Sayfa düzlemine dik ve içeri olan düzgün B⃗ manyetik alanı içerisindeki iletken raylar üzerinde bulunan, direnci önemsiz iletken

Question

Sayfa düzlemine dik ve içeri olan düzgün B⃗ manyetik alanı içerisindeki iletken raylar üzerinde bulunan, direnci önemsiz iletken teller eşit ve sabit süratle şekildeki gibi çekilmektedir. Manyetik alan şiddetleri eşit olduğuna göre tellerin hareketi sırasında R dirençlerinden geçen akımların büyüklüğü için ne söylenebilir? i₁ i₂ i₃
A) Artar Azalır Artar
B) Azalır Değişmez Artar
C) Değişmez Değişmez Değişmez
D) Azalır Artar Artar
E) Azalır Değişmez Azalır

Accepted Answer

Doğru cevap: B. Bu soruda akımın büyüklüğü, hareketli telin kestiği manyetik alan çizgisi sayısına bağlıdır. Manyetik alan ve hız aynı olduğuna göre belirleyici olan şey, hareketli dik telin raylar arasında kalan uzunluğudur. 1. düzende sağa gidildikçe raylar birbirine yaklaşıyor. Bu yüzden hareketli telin raylar arasında kalan uzunluğu azalır. Tel daha az manyetik alan çizgisi keser, oluşan indüksiyon akımı azalır. Yani i1 azalır. 2. düzende raylar paralel. Hareketli telin uzunluğu değişmez. Manyetik alan ve hız da aynı olduğundan indüksiyon akımı değişmez. Yani i2 değişmez. 3. düzende sağa gidildikçe raylar birbirinden uzaklaşıyor. Hareketli telin raylar arasında kalan uzunluğu artar. Tel daha fazla manyetik alan çizgisi keser, oluşan indüksiyon akımı artar. Yani i3 artar. Sonuç: i1 azalır, i2 değişmez, i3 artar. Doğru cevap B.

Sayfa düzlemine dik ve içeri olan düzgün B⃗ manyetik alanı içerisindeki iletken raylar üzerinde bulunan, direnci önemsiz iletken

Öğretmenin Çözümü

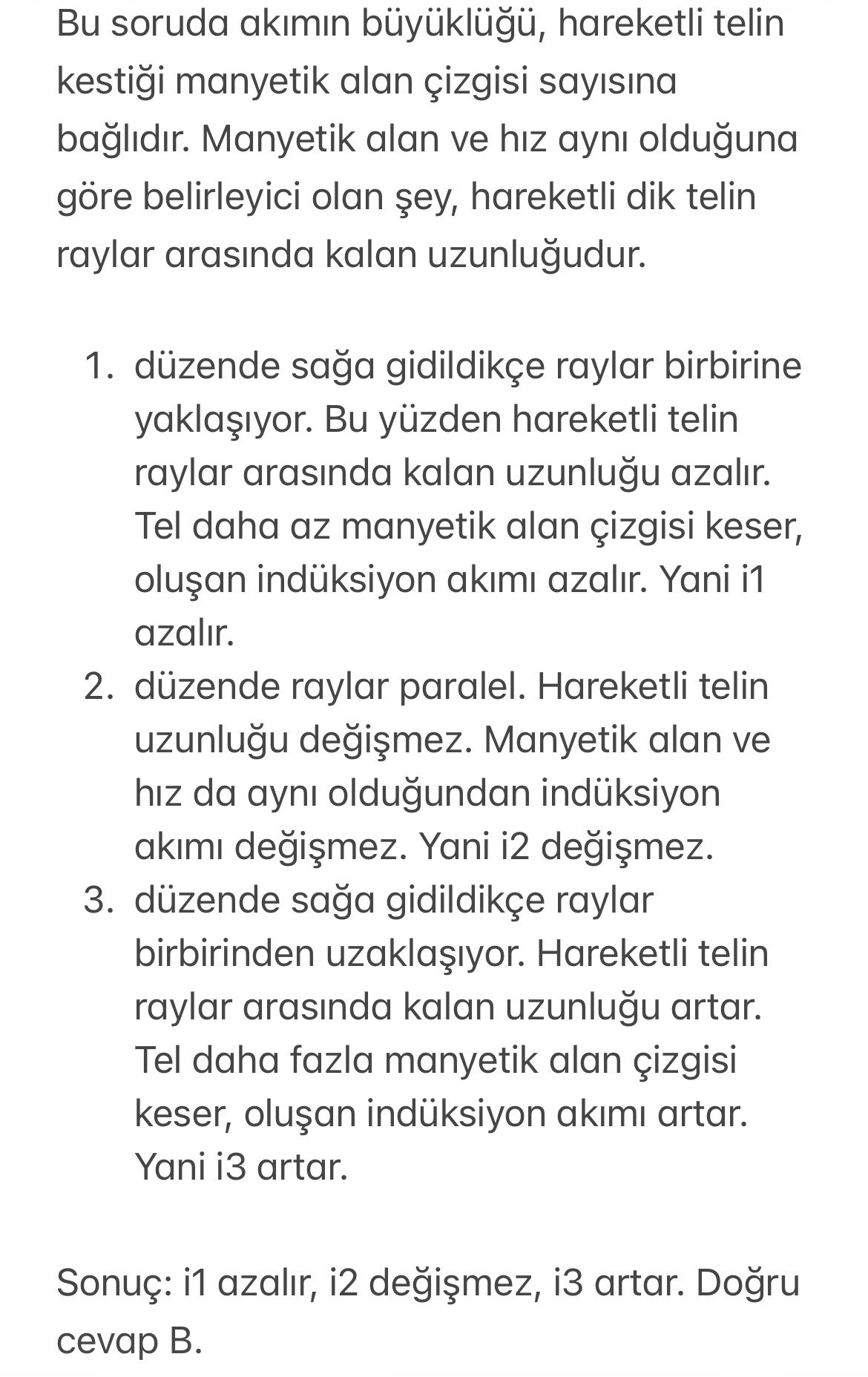

Çözümün yazılı anlatımı
