İç direnci önemsiz özdeş üreteçler ve özdeş dirençlerle kurulan devreler şekillerdeki gibidir. Buna göre; K, L, M üreteçlerinin

İç direnci önemsiz özdeş üreteçler ve özdeş dirençlerle kurulan devreler şekillerdeki gibidir. Buna göre; K, L, M üreteçlerinin tükenme süreleri t_K, t_L ve t_M arasındaki ilişki nedir?
A) t_K = t_L > t_M
B) t_K > t_M > t_L
C) t_K > t_L > t_M
D) t_L > t_M > t_K
E) t_L > t_K > t_M

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

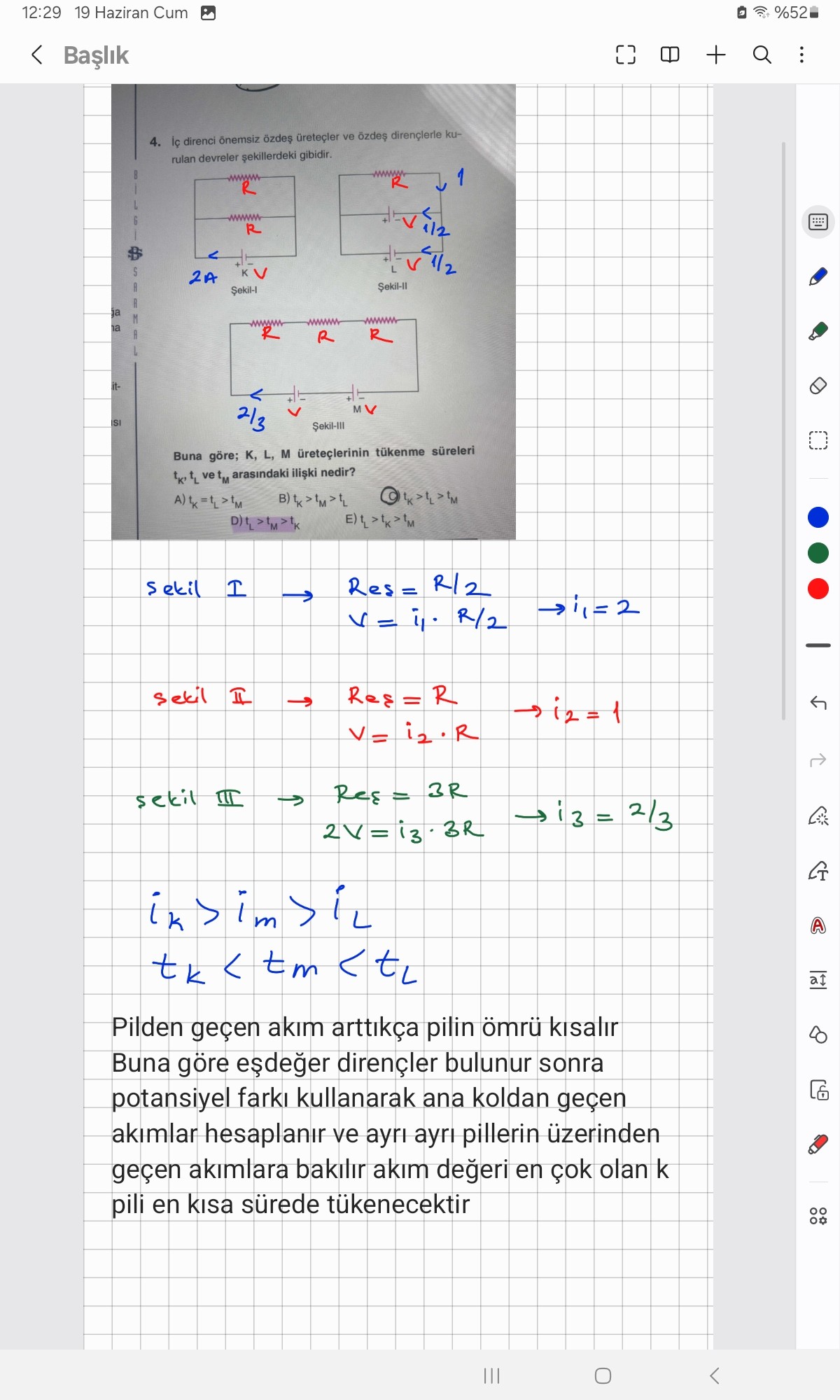

İç direnci önemsiz özdeş üreteçler ve özdeş dirençlerle kurulan devreler şekillerdeki gibidir. Buna göre; K, L, M üreteçlerinin çözümü – sayfa 1

Çözümün yazılı anlatımı

sekil I → Res = R/2 V = i₁ · R/2 →i₁ = 2 sekil II → Res = R →i₂ = 1 V = i₂ · R sekil III → Res = 3R 2V = i₃ · 3R →i₃ = 2/3 iₖ > iₘ > i_L tₖ < tₘ < t_L Pilden geçen akım arttıkça pilin ömrü kısalır Buna göre eşdeğer dirençler bulunur sonra potansiyel farkı kullanarak ana koldan geçen akımlar hesaplanır ve ayrı ayrı pillerin üzerinden geçen akımlara bakılır akım değeri en çok olan k pili en kısa sürede tükenecektir
