Bir ucu yatay, diğer ucu ise sürtünmesiz düşey duvara dayalı olacak şekilde yerleştirilen G ağırlıklı kalas dengededir. Buna

Question

Bir ucu yatay, diğer ucu ise sürtünmesiz düşey duvara dayalı olacak şekilde yerleştirilen G ağırlıklı kalas dengededir. Buna göre I. Yatay düzlem sürtünmelidir. II. K duvarının uyguladığı tepki kuvvetinin O noktasına göre torku, çubuğun ağırlığının O noktasına göre torkuna eşittir. III. Yatay düzlemin çubuğa uyguladığı kuvvetin büyüklüğü çubuğun ağırlığının büyüklüğüne eşittir. yargılarından hangileri doğrudur?
A) Yalnız I
B) I ve II
C) I ve III
D) II ve III
E) I, II ve III

Accepted Answer

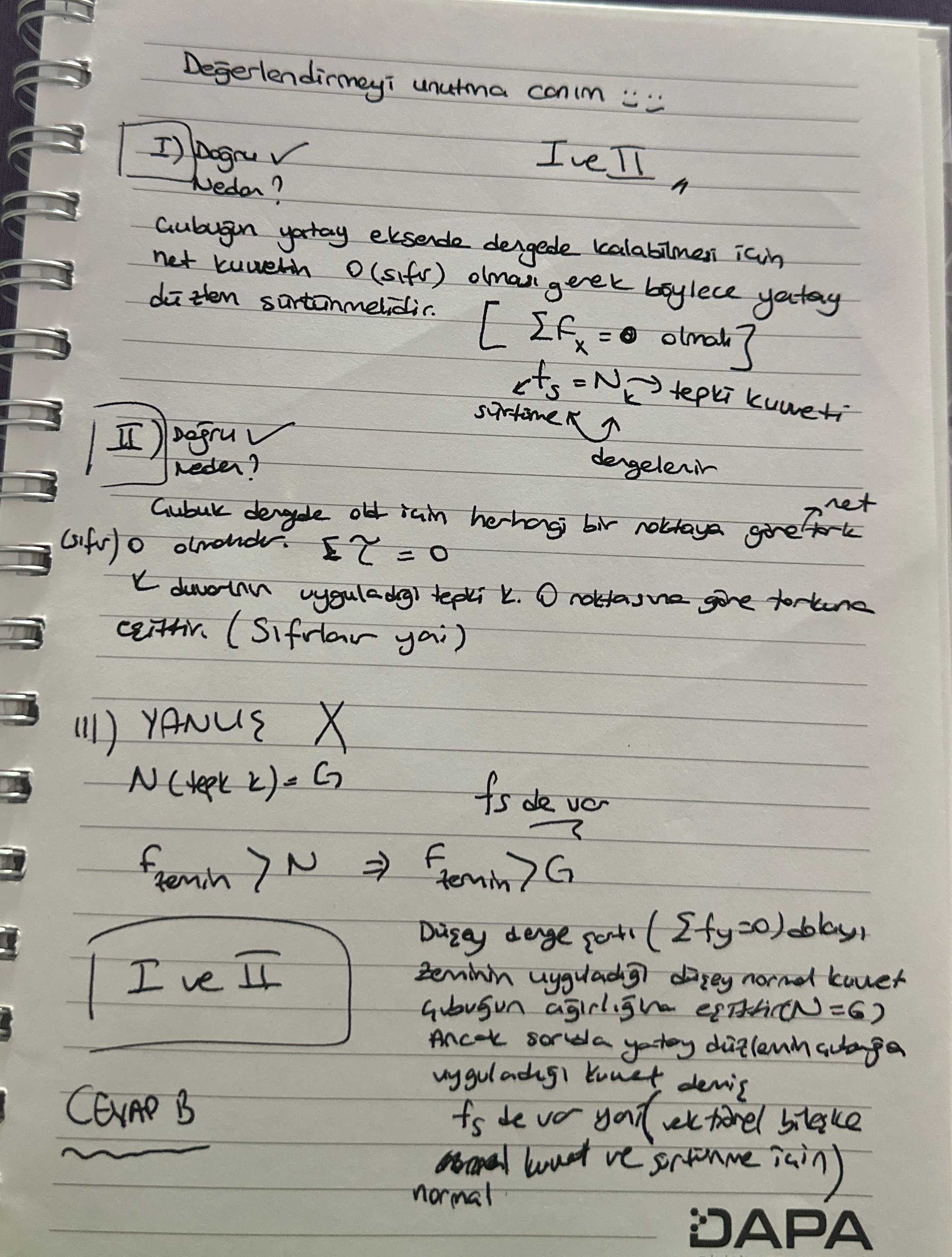

Doğru cevap: B. Değerlendirmeyi unutma canım :) I) Doğru ✓ I ve II Neden? Çubuğun yatay eksende dengede kalabilmesi için net kuvvetin 0 (sıfır) olması gerek böylece yatay düzlem sartlanmelidir. [ Σf_x = 0 olmalı ] ε_ts = N_k → tepki kuveti II) Doğru ✓ sürtünme ↑ Neden? dengelenir Çubuk dengede oldt için herhangi bir noktaya göre net (sıfır) 0 olmalıdır. Σ𝜏 = 0 K duvarının uyguladığı tepki k. O noktasına göre torkuna çeittir. (Sıfırlanır yani) III) YANLIŞ ✗ N (tepk k) = G fs de var f_zemin > N → f_zemin > G Düşey denge şartı ( Σfy=0) dolayı zeminin uyguladığı düşey normal kuvvet I ve II çubuğun ağırlığına eşittir (N = G) Ancak soruda yatay düzlemin çubağa uyguladığı kuvvet demiş fs de var yani ( vektörel bileşke CEVAP B normal kuvvet ve sürtünme için) normal DAPA

Bir ucu yatay, diğer ucu ise sürtünmesiz düşey duvara dayalı olacak şekilde yerleştirilen G ağırlıklı kalas dengededir. Buna

Öğretmenin Çözümü

Çözümün yazılı anlatımı
