İç direnci önemsiz pil ve özdeş lambalar kullanılarak aşağıdaki elektrik devresi oluşturuluyor. Elektrik devresinde açık olan X

İç direnci önemsiz pil ve özdeş lambalar kullanılarak aşağıdaki elektrik devresi oluşturuluyor. Elektrik devresinde açık olan X anahtarının kapatılması sonrasında devrede meydana gelen değişikliklerle ilgili aşağıda yapılan yorumlardan hangisi yanlıştır?
A) L ve M lambalarının parlaklığı artar.
B) P lambası söner.
C) Pilin ömrü azalır.
D) K lambasının parlaklığı değişmez.
E) M ve N lambalarının parlaklıkları eşit olur.

İç direnci önemsiz pil ve özdeş lambalar kullanılarak aşağıdaki elektrik devresi oluşturuluyor. Elektrik devresinde açık olan X
✓ Doğru cevap
A) L ve M lambalarının parlaklığı artar.

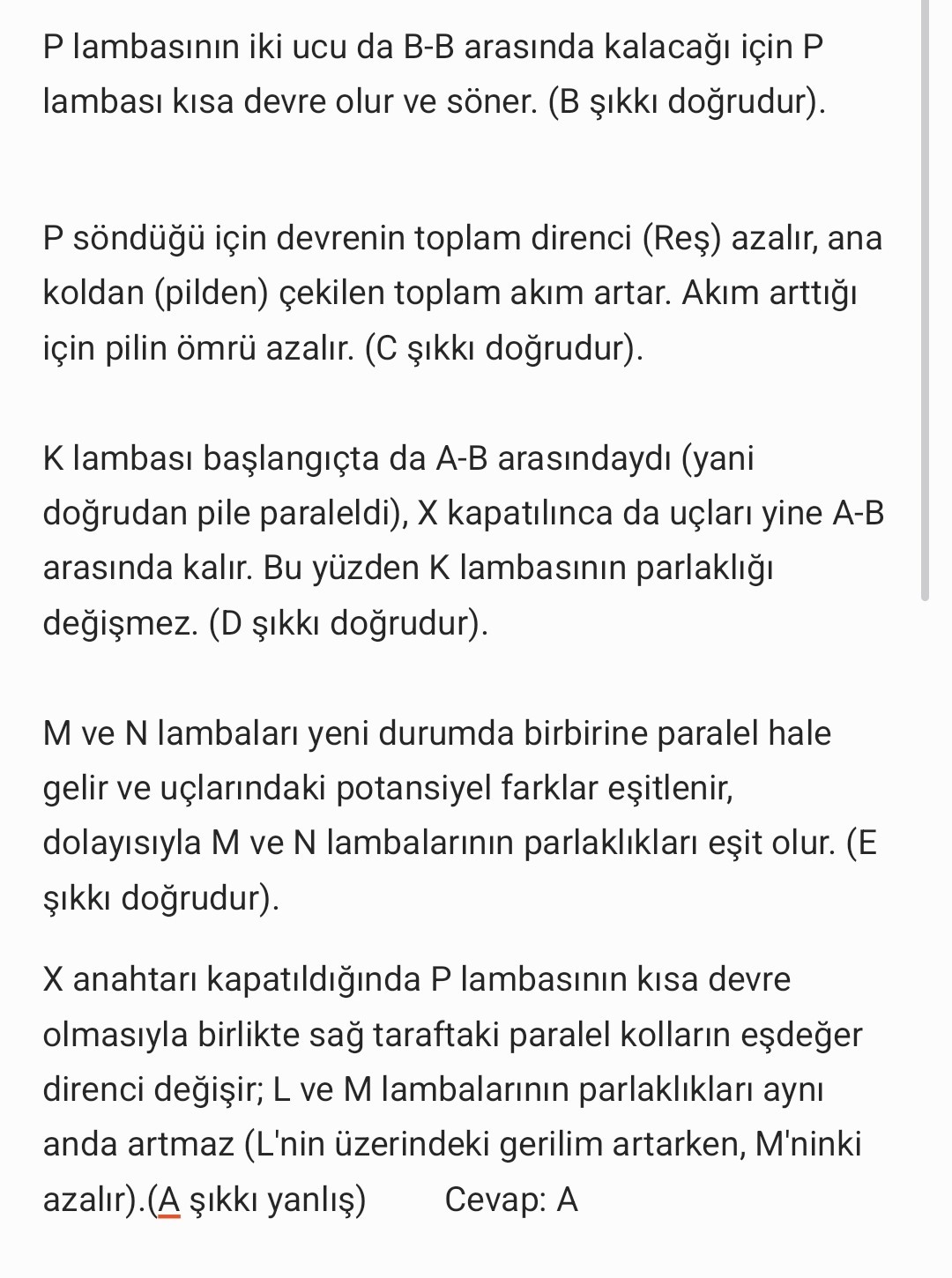

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü
İç direnci önemsiz pil ve özdeş lambalar kullanılarak aşağıdaki elektrik devresi oluşturuluyor. Elektrik devresinde açık olan X çözümü – sayfa 1 İç direnci önemsiz pil ve özdeş lambalar kullanılarak aşağıdaki elektrik devresi oluşturuluyor. Elektrik devresinde açık olan X çözümü – sayfa 2 İç direnci önemsiz pil ve özdeş lambalar kullanılarak aşağıdaki elektrik devresi oluşturuluyor. Elektrik devresinde açık olan X çözümü – sayfa 3
1 / 3

Çözümün yazılı anlatımı

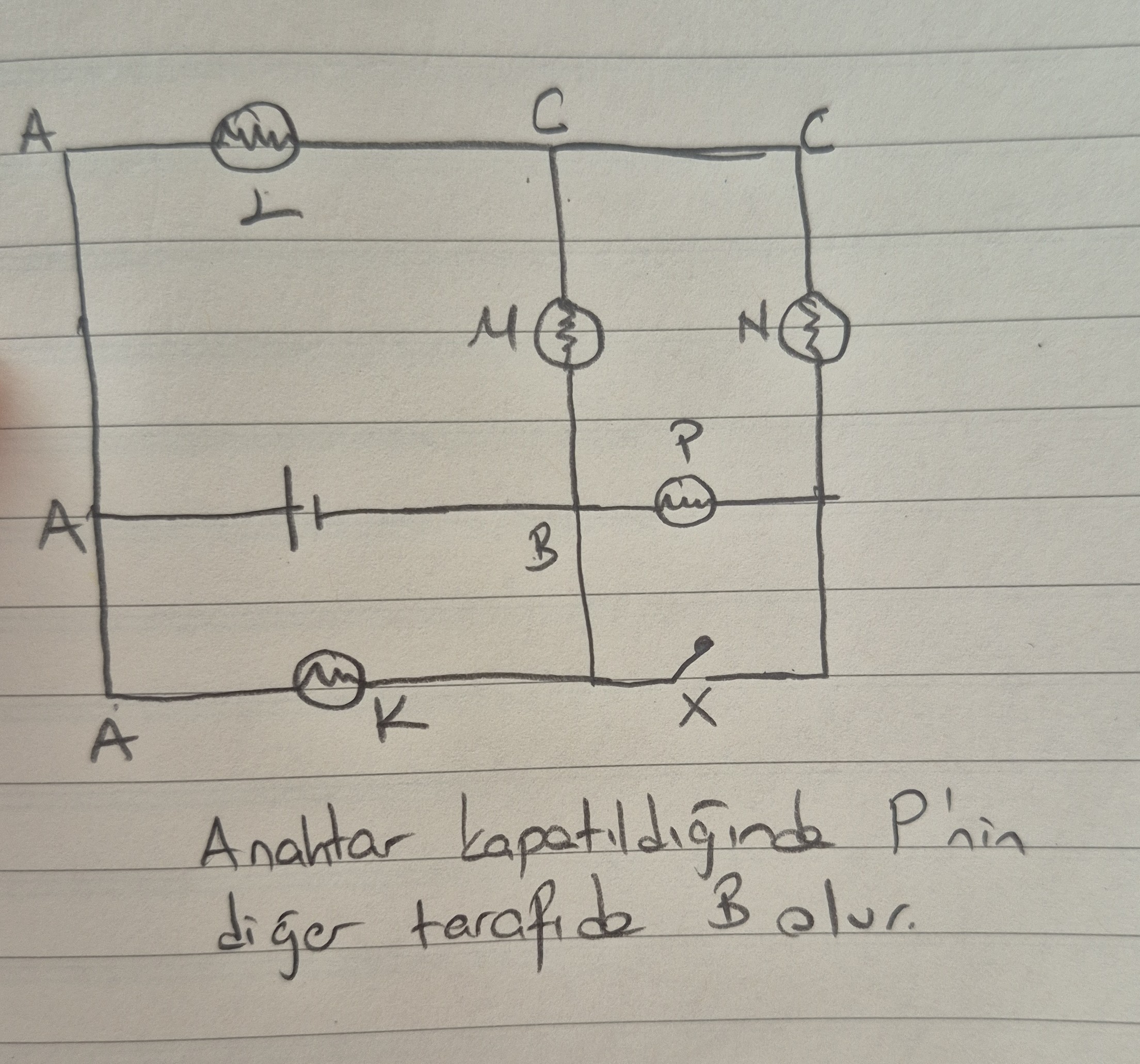

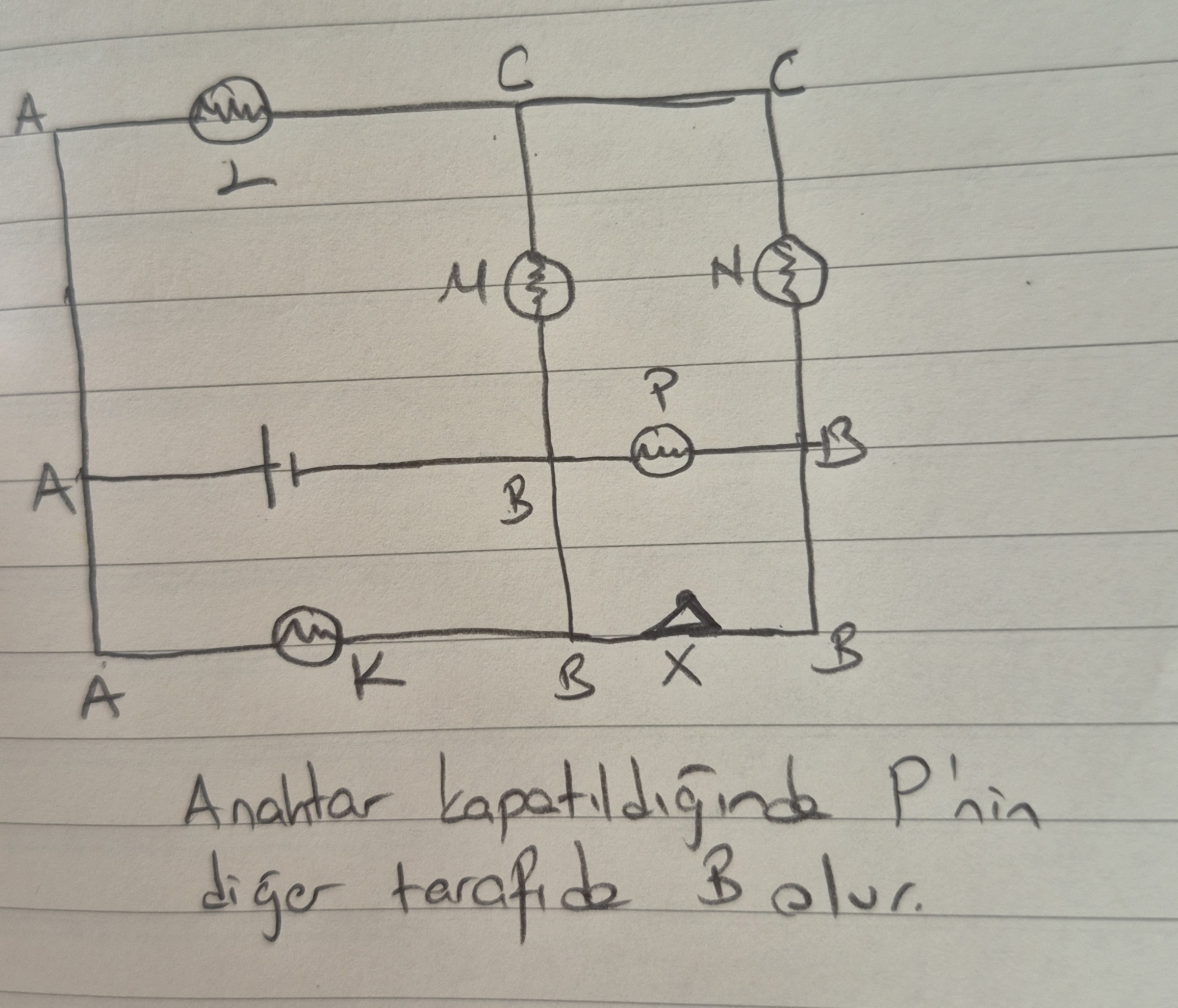

Anahtar kapatıldığında P'nin diğer tarafide B olur.
