65. 2021 - AYT Elektrik santrallerinde üretilen elektrik enerjisi, uzun iletim hatları üzerinden taşınarak evlerimize ulaştırılmaktadır. Bu süreçte enerji kaybının az olması için enerji iletim hatları üzerinden geçen akımın, olabildiğince düşük olması gerekmektedir. Bunun sağlanabilmesi için şekilde basitçe gösterildiği gibi, santralde üretilen elektrik enerjisinin gerilim değeri T₁ transformatörü ile akım küçük bir değerde olacak şekilde değiştirilir. İletim hattının diğer ucundaki T₂ transformatörü ile de gerilim, evlerimizde kullanabileceğimiz nihai 220 V değerine dönüştürülür. Bu dönüşüm işlemlerinde kullanılan T₁ transformatörünün primer ile sekonder sarım sayıları (sırasıyla N₁p ile N₁s) ve T₂ transformatörünün primer ile sekonder sarım sayıları (sırasıyla N₂p ile N₂s) arasındaki ilişkiler aşağıdakilerin hangisinde bir arada doğru olarak verilmiştir? A) N₁p < N₁s ve N₂p < N₂s B) N₁p < N₁s ve N₂p > N₂s C) N₁p > N₁s ve N₂p < N₂s D) N₁p > N₁s ve N₂p > N₂s E) N₁p = N₁s ve N₂p = N₂s

Accepted Answer

Doğru cevap: B. Elektrik Santralinde üretilen elektriğin T₁ transformatörü gerilimi yüksel tirler, evlere giren gerilimi ise T₂ transformatörü düşürmüştür. T₁ → yükseltici T₂ → Alçaltıcı V₁s > V₁p olması için N₁s > N₁p V₂s < V₂p olması için N₂p > N₂s olacaktır. B

2021 - AYT Elektrik santrallerinde üretilen elektrik enerjisi, uzun iletim hatları üzerinden taşınarak evlerimize

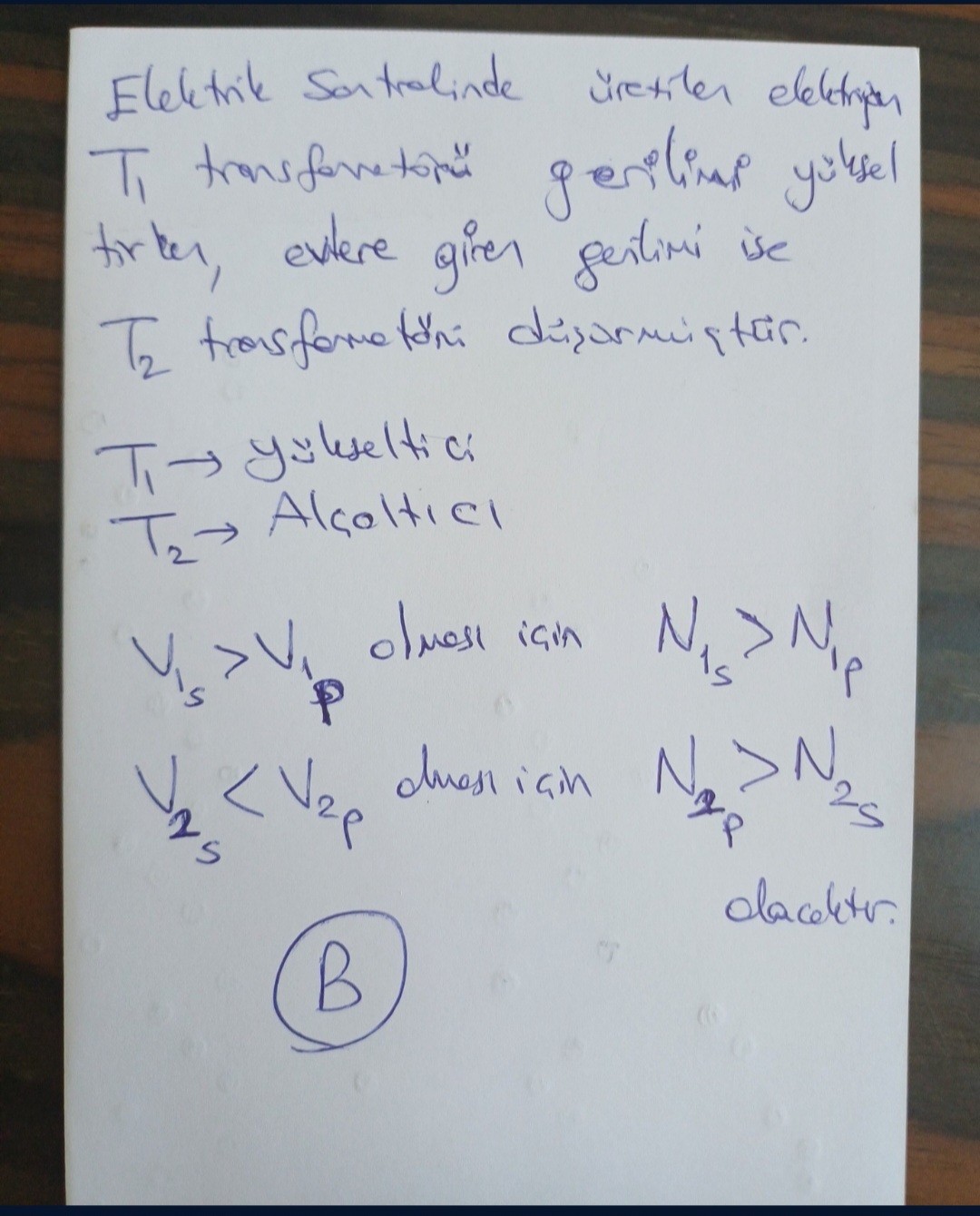

Öğretmenin Çözümü

Çözümün yazılı anlatımı
