14. Direnç-sıcaklık grafiği aşağıdaki gibi olan L malzemesi kullanılarak sürgülü bir reosta yapılmıştır. Bu reosta ile ampul, iç direnci ihmal edilen pil ve bağlantı kabloları kullanılarak şekildeki devre kurulmuştur. Devredeki reosta çeşitli sıcaklıklarda çalıştırılarak ampulün parlaklığı gözlemlenmiştir. Buna göre I. Tc'den büyük bir sıcaklıkta reosta sürgüsü 1'den 2'ye doğru çekilirse ampulün parlaklığı artar. II. Tc'den büyük bir sıcaklıkta ampulün ışık verebilmesi için devredeki pile gerek kalmaz. III. Tc'den küçük bir sıcaklıkta reosta sürgüsü 1'den 2'ye doğru çekilirse ampulün parlaklığı değişmez. yargılarından hangileri doğrudur? A) Yalnız I B) Yalnız II C) I ve III D) II ve III E) I, II ve III

Accepted Answer

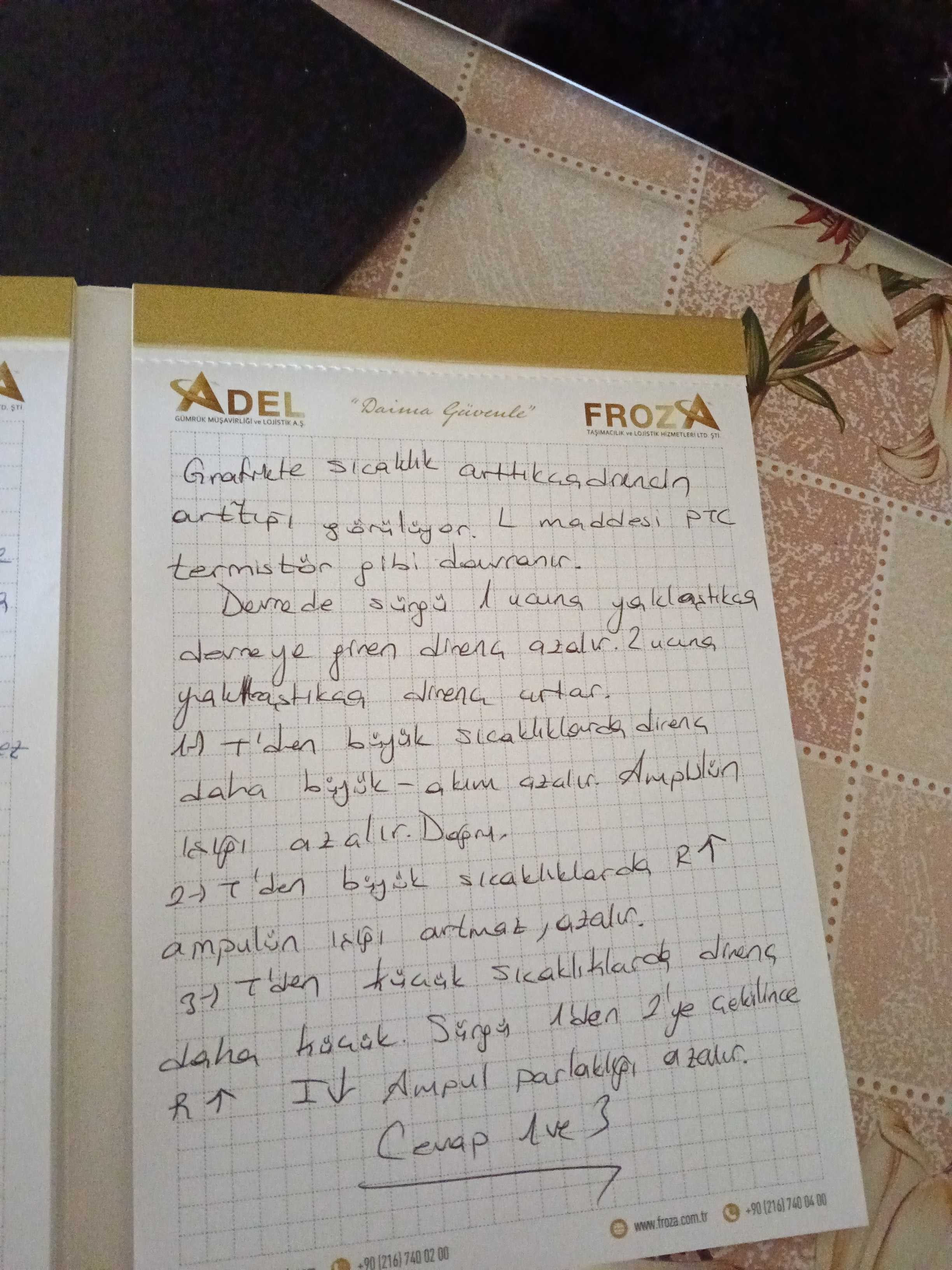

Grafikte sıcaklık arttıkça direncin arttığı görülüyor. L maddesi PTC termistör gibi davranır. Devrede sürgü 1'e yaklaştıkça devreye giren direnç azalır. 2'ye yaklaştıkça direnç artar. 1-) T'den büyük sıcaklıklarda direnç daha büyük - akım azalır. Ampülün ışığı azalır. Doğru. 2-) T'den büyük sıcaklıklarda R↑ ampulün ışığı artmaz, yanlır. 3-) T'den küçük sıcaklıklarda direnç daha küçük. Sürgü 1'den 2'ye çekilince R↑ I↓ Ampul parlaklığı azalır. Cevap 1 ve 3

Direnç-sıcaklık grafiği aşağıdaki gibi olan L malzemesi kullanılarak sürgülü bir reosta yapılmıştır. Bu reosta ile ampul, iç

Öğretmenin Çözümü

Çözümün yazılı anlatımı
