İç direnci ihmal edilen bir pil, anahtar ile özdeş K, L, M, N, P ve R ampullerini bağlayarak şekildeki elektrik devresini kuran

İç direnci ihmal edilen bir pil, anahtar ile özdeş K, L, M, N, P ve R ampullerini bağlayarak şekildeki elektrik devresini kuran öğrenci ilk gözleminde anahtarın ucunu 1 numaralı noktaya temas ettirip ampullerin parlaklığını gözlemliyor. İkinci gözleminde ise anahtarın ucunu 2 numaralı noktaya temas ettirip ampullerin parlaklığını gözlemliyor. Buna göre öğrencinin yaptığı gözlemlerde hangi ampullerin parlaklığı her iki gözlem için değişmeden aynı kalır?
A) Yalnız K
B) Yalnız R
C) L ve M
D) N ve P
E) K, N ve P

✓ Doğru cevap

A) Yalnız K

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

İç direnci ihmal edilen bir pil, anahtar ile özdeş K, L, M, N, P ve R ampullerini bağlayarak şekildeki elektrik devresini kuran çözümü – sayfa 1

Çözümün yazılı anlatımı

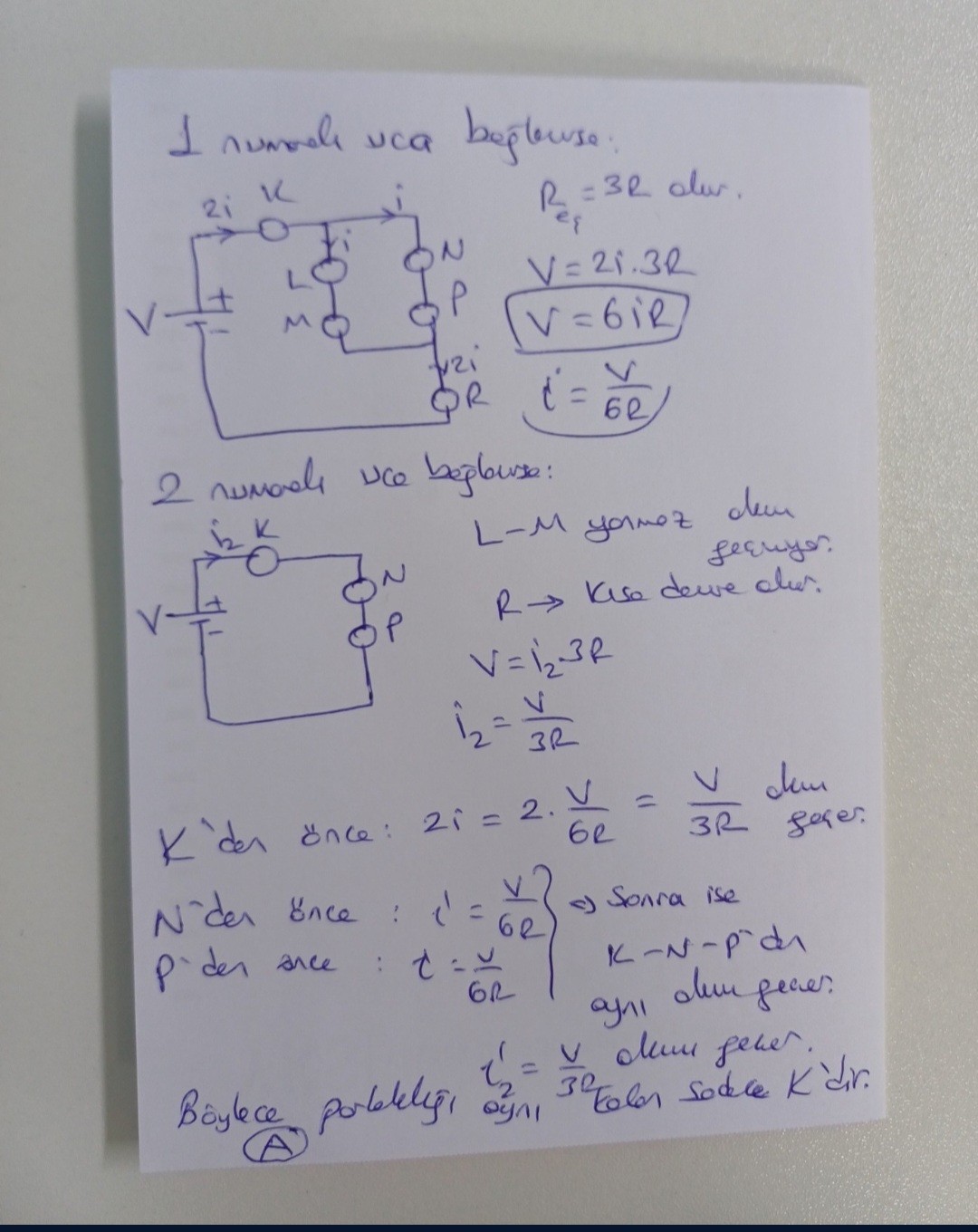

1 numaralı uca bağlanırsa: R_eş = 3R olur. V = 2i.3R V = 6iR i' = V/6R 2 numaralı uca bağlanırsa: L-M yarmaz akım geçmiyor. R → Kısa devre olur. V = i₂.3R î₂ = V/3R K'den önce: 2i = 2. V/6R = V/3R akım geçer. N'den önce : i' = V/6R } ⟹ Sonra ise P'den önce : i = V/6R } K-N-P'den aynı akım geçer. i'₂ = V/3R akımı geçer. Böylece parlaklığı A aynı 3R'den sadece K'dir.
