Şekildeki elektrik devresinde tüm lambaların parlaklıkları birbirine eşittir. Buna göre X ve Y lambalarının direnç değerleri

Şekildeki elektrik devresinde tüm lambaların parlaklıkları birbirine eşittir. Buna göre X ve Y lambalarının direnç değerleri Rₓ/R_y oranı kaçtır?
A) 4
B) 6
C) 9
D) 12
E) 36

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

Şekildeki elektrik devresinde tüm lambaların parlaklıkları birbirine eşittir. Buna göre X ve Y lambalarının direnç değerleri çözümü – sayfa 1

Şekildeki elektrik devresinde tüm lambaların parlaklıkları birbirine eşittir. Buna göre X ve Y lambalarının direnç değerleri çözümü – sayfa 2

1 / 2

Çözümün yazılı anlatımı

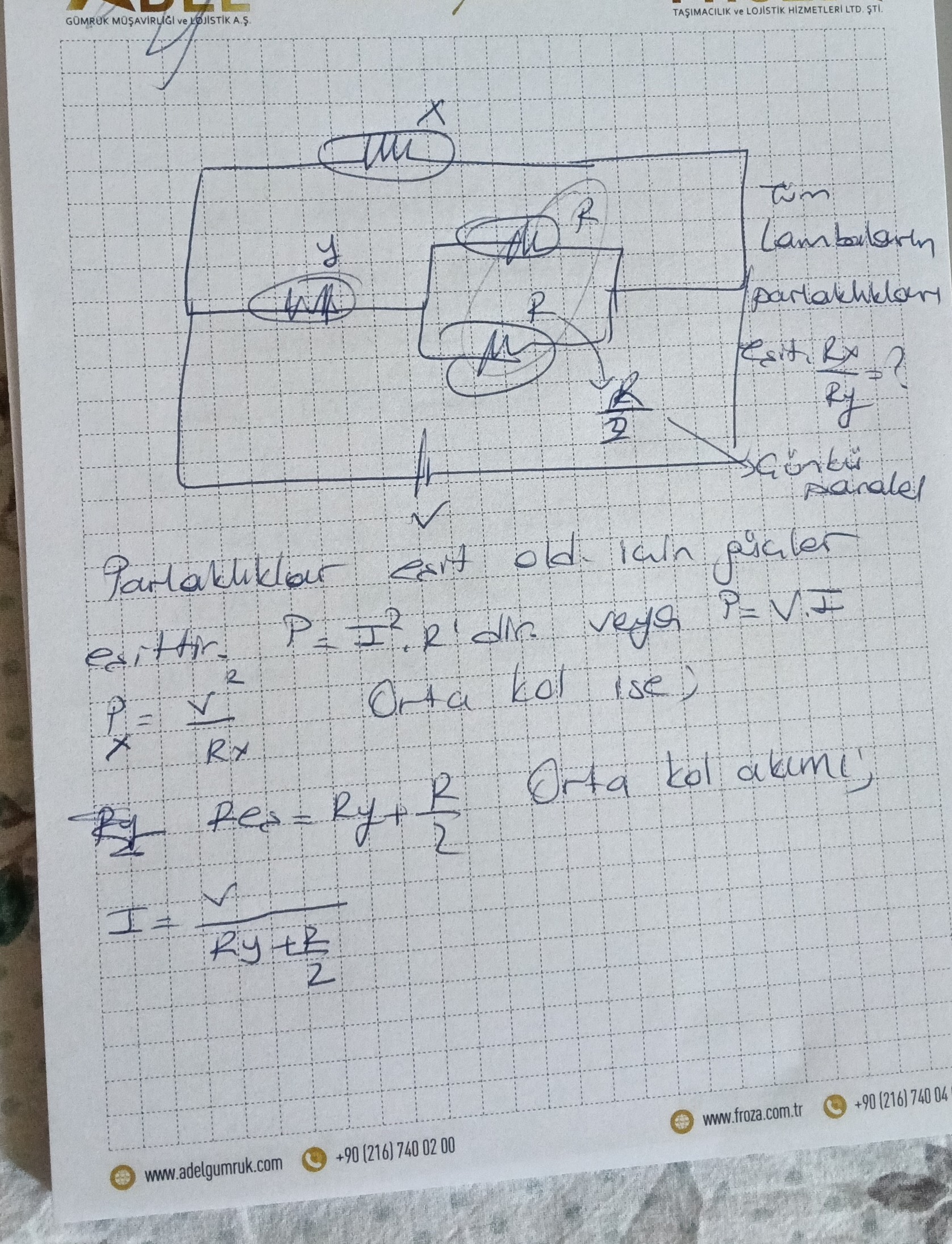

tüm lambaların parlaklıkları eşit. Rx =? Ry ↓ çünkü paralel Parlaklıklar eşit oldu için güçler eşittir. P = I².R'dır. veya P = V.I Px = V²/Rx (Orta kol ise) Ry Res = Ry + R/2 (Orta kol akımı) I = V / (Ry + R/2)
