Şekildeki üç akım makarasından L makarasında üreteç K ye M'makarasında direnç bulunmaktadır. K ve M bobinleri sabit tutulup L

Şekildeki üç akım makarasından L makarasında üreteç K ye M'makarasında direnç bulunmaktadır. K ve M bobinleri sabit tutulup L bobini K ye yaklaştırılırsa K ve M bobinlerindeki dirençlerden geçen indüksiyon akımlarının yönleri için ne söylenebilir? K den geçen akım / L den geçen akım
A) 1 yönünde / 4 yönünde
B) 2 yönünde / 3 yönünde
C) 2 yönünde / 4 yönünde
D) 1 yönünde / 3 yönünde
E) Oluşmaz / Oluşmaz

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

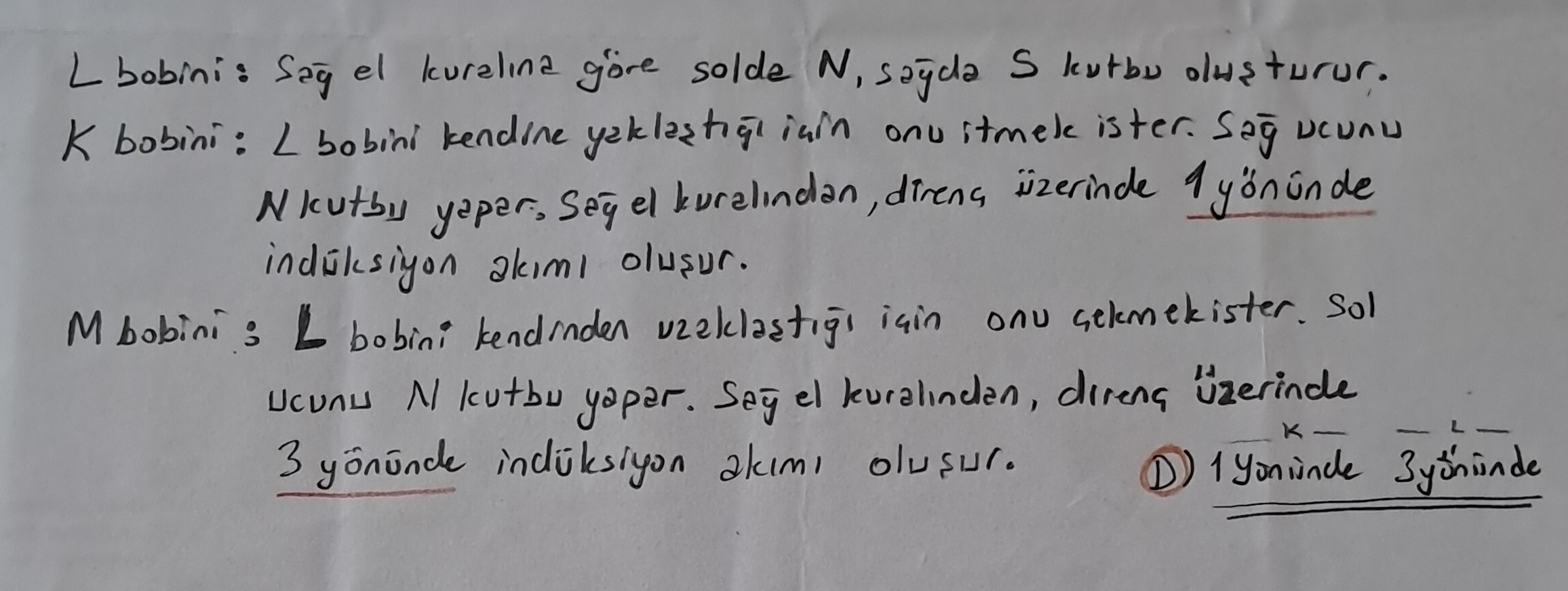

Şekildeki üç akım makarasından L makarasında üreteç K ye M'makarasında direnç bulunmaktadır. K ve M bobinleri sabit tutulup L çözümü – sayfa 1

Çözümün yazılı anlatımı

L bobini: Sağ el kuralına göre solde N, sağda S kutbu oluşturur. K bobini: L bobini kendine yaklaştığı için onu itmek ister. Sağ ucunu N kutbu yapar. Sağ el kuralından, direnç üzerinde 1 yönünde indüksiyon akımı oluşur. M bobini: L bobini kendinden uzaklaştığı için onu çekmek ister. Sol ucunu N kutbu yapar. Sağ el kuralından, direnç üzerinde 3 yönünde indüksiyon akımı oluşur.
D) 1 yönünde 3 yönünde
