47. Parçacıkların bazı özellikleri hakkında bilgi edinebilmek için düzgün elektrik ve manyetik alandaki hareketleri incelenir. Bunun için uygulanan elektrik veya manyetik alan, yatay doğrultuda olabileceği gibi sayfa düzlemine dik doğrultuda da olabilir. Sayfa düzlemine dik ve düzlemden içeri doğru olan yön ⊗ sembolü ile gösterilirken sayfa düzlemine dik ve düzlemden dışarı doğru olan yön ise ⊙ sembolü ile gösterilir. Şekildeki pozitif yüklü parçacık, her bir bölgede düzgün ve sabit olan elektrik ve manyetik alandan sadece birinin olduğu bilinen; I. Bölge'den doğrusal bir yörünge izleyerek II. Bölge'ye gelmiş ve II. Bölge'de çembersel bir yörünge çizmiştir. Sürtünmeler ve kütle çekim alanı önemsiz olduğuna göre I. ve II. Bölgelerdeki alanın türü ve alan çizgilerinin yönü aşağıdakilerden hangisi olabilir? I. Bölge II. Bölge A) Elektrik alan → Manyetik alan ⊙ B) Elektrik alan ← Manyetik alan ⊗ C) Manyetik alan ⊙ Elektrik alan ← D) Manyetik alan ⊗ Elektrik alan → E) Elektrik alan → Manyetik alan ⊗ 2022-AYT

Accepted Answer

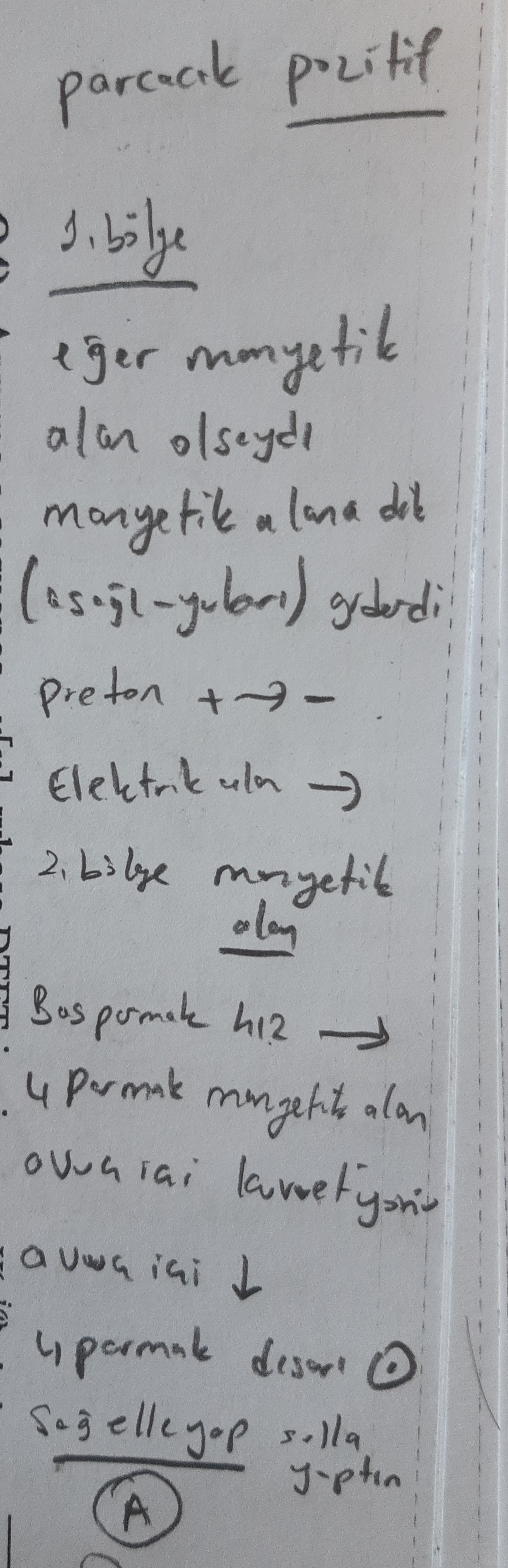

parçacık pozitif 1. bölge eğer manyetik alan olseydi manyetik alana dik (aşağı-yukarı) giderdi proton + → - Elektrik uln → 2. bölge manyetik alan Baş parmak h12 → 4 parmak manyetik alan ovua ici kuvvetysniu ovua ici ↓ 4 parmak deseri ⊙ Sağ elle yap solla y-ptin A

Parçacıkların bazı özellikleri hakkında bilgi edinebilmek için düzgün elektrik ve manyetik alandaki hareketleri incelenir. Bunun

Öğretmenin Çözümü

Çözümün yazılı anlatımı
