Makara ağırlığının ve sürtünmelerin önemsiz olduğu hareketli makara düzeneğindeki P ağırlıklı cisim düşey düzlemde şekildeki

Makara ağırlığının ve sürtünmelerin önemsiz olduğu hareketli makara düzeneğindeki P ağırlıklı cisim düşey düzlemde şekildeki gibi dengededir. Buna göre, I. İp h kadar çekilirse cisim h/2 kadar yükselir. II. İp h kadar çekilirken makaranın dönmesi engellenirse cisim h/2 den daha fazla yükselir. III. Sistemde kuvvet kazancı 2 dir. yargılarından hangileri doğrudur?
A) Yalnız I
B) I ve II
C) I ve III
D) II ve III
E) I, II ve III

✓ Doğru cevap

C) I ve III

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

Makara ağırlığının ve sürtünmelerin önemsiz olduğu hareketli makara düzeneğindeki P ağırlıklı cisim düşey düzlemde şekildeki çözümü – sayfa 1

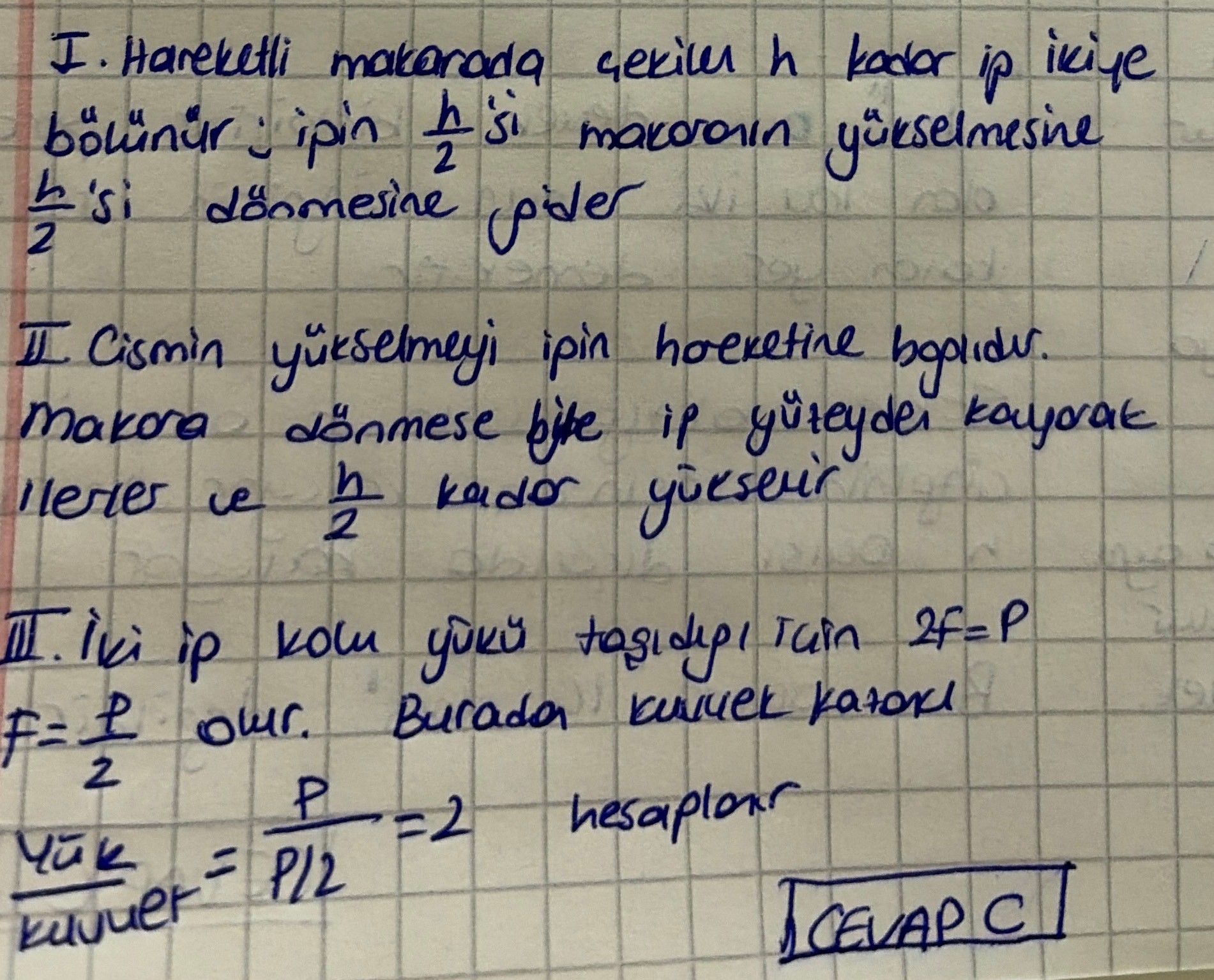

Çözümün yazılı anlatımı

I. Hareketli makarada çekilen h kadar ip ikiye bölünür; ipin h/2 si makaranın yükselmesine h/2 si dönmesine gider II. Cismin yükselmeyi ipin hareketine bağlıdır. Makara dönmese bile ip yüzeyden kayarak ilerer ve h/2 kadar yükselir III. İki ip kolu yükü taşıdığı için 2F = P F = P/2 olur. Burada kuvvet katorkı Yük/kuvvet = P / P/2 = 2 hesaplanır [CEVAP C]
