Manyetik alan içerisinde üzerinden akım geçen dikdörtgen tel çerçeveye etki eden kuvvetin döndürme etkisini incelemek amacıyla

Question

6. Manyetik alan içerisinde üzerinden akım geçen dikdörtgen tel çerçeveye etki eden kuvvetin döndürme etkisini incelemek amacıyla Şekil I ve Şekil II'de OO' ekseni çevresinde dönebilen çerçeve düzenekleri hazırlanıyor. Buna göre, I. Şekil I'de serbest bırakılan çerçeve dönmeye başlar. II. Şekil I'de çerçevenin PR ve ST kenarlarına etki eden manyetik kuvvetler OO' eksenine göre aynı yönde ve şiddette tork oluşturur. III. Şekil II'de serbest bırakılan çerçeve görülen konumda bırakılırsa dönmez. yargılarından hangileri doğrudur? A) Yalnız III B) I ve II C) I ve III D) II ve III E) I, II ve III

Accepted Answer

Doğru cevap: E. I) Sa kenara (PR) içeri doğru, sağ kenoo(ST) ise dışarı doğru bir manyetik kuvvet etki eder. Bir tarafı içeri, diğer tarafı dışarı doğru itilen çerçeve tıpkı bir döner kapı gibi ekseni etrafında dönmeye başlar II) İki kenarın da uzunluğu ve akımı aynı olduğu için kuvvetlerin büyüklükleri eşittir. PR kenarı içeri doğru çekerek çerçeveyi aynı dönme yönünde döndürmeye çalışır. Dolayısıyla torkların yönü de aynıdır III) Bu konumda sağ ve sol kenarlara etki eden kuvvetler içe doğru çeker. Bu kuvvetler çerçeveyi döndürmek yerine sadece sıkıştırmaya çalışır. Dönme eksenine göre bir döndürme etkisi yaratmadıkları için çerçeve dönmez. CEVAP E

Manyetik alan içerisinde üzerinden akım geçen dikdörtgen tel çerçeveye etki eden kuvvetin döndürme etkisini incelemek amacıyla

Öğretmenin Çözümü

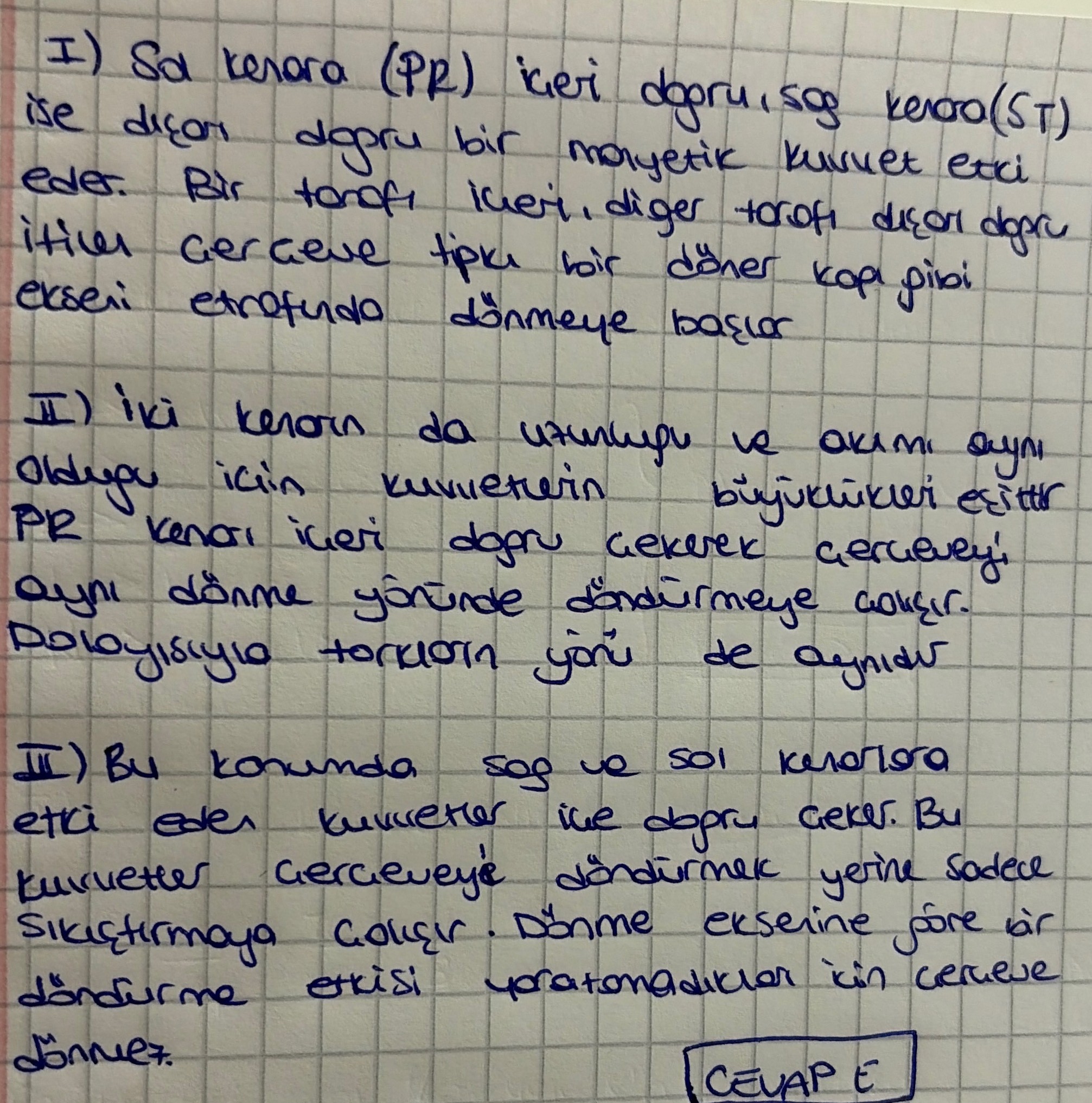

Çözümün yazılı anlatımı
