Ayşegül'ün çalışma masasının üzerinde bulunan cep telefonu, masa lambası ve bilgisayardan, cep telefonu ve bilgisayarın fişi

Question

Ayşegül'ün çalışma masasının üzerinde bulunan cep telefonu, masa lambası ve bilgisayardan, cep telefonu ve bilgisayarın fişi şehir şebekesinden gelen gerilim ile çalışmakta olan prize takılıdır. Ayşegül cep telefonunun fişini prizden çekip onun yerine masa lambasının fişini takıyor. Buna göre I. Şehir şebekesinden gelen gerilim sabit kalır. II. Evin sayacından geçen akım artar. III. Bilgisayarın üzerinden geçen akım sabit kalır. yargılarından hangileri kesinlikle doğru olur? (Evin elektrik tesisatı idealdir.)
A) Yalnız I
B) Yalnız III
C) I ve III
D) II ve III
E) I, II ve III

Accepted Answer

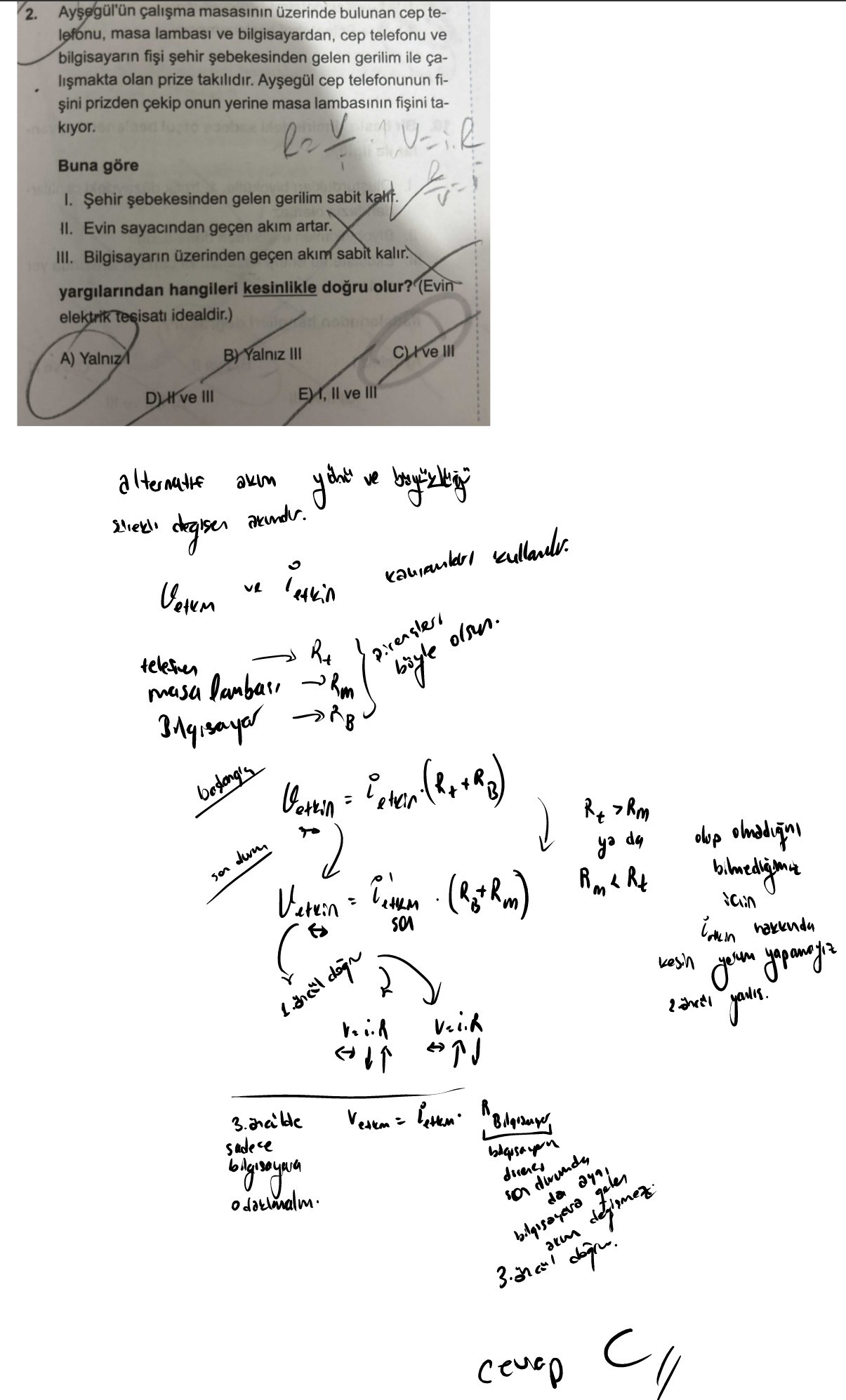

Doğru cevap: C. alternatif akım yönü ve büyüklüğü sürekli değişen akımdır. V etkin ve i etkin kavramları kullanılır. telefon → R_t masa lambası → R_m } dirençleri böyle olsun. bilgisayar → R_B başlangıç V_etkin = i_etkin · (R_t + R_B) son durum V_etkin = i_etkin · (R_B + R_m) ↕ son 2. öncül doğru r = i · R V = i · R ↔ ↓↑ ↔ ↑↓ R_t > R_m ya da olup olmadığını R_m < R_t bilmediğimiz için i_etkin hakkında kesin yorum yapamayız 2. öncül yanlış. 3. öncülde V_etkin = i_etkin · R_Bilgisayar sadece bilgisayarın bilgisayarın o olsun. direnci son durumda aynı gelir bilgisayara değmez akım 3. öncül doğru. cevap C

Ayşegül'ün çalışma masasının üzerinde bulunan cep telefonu, masa lambası ve bilgisayardan, cep telefonu ve bilgisayarın fişi

Öğretmenin Çözümü

Çözümün yazılı anlatımı
