Sayfa düzleminde, boyları eşit ve birbirlerine paralel olan X, Y ve Z iletken tellerinden şekilde gösterilen yön ve büyüklüklerde akımlar geçmektedir. X teline etki eden bileşke manyetik kuvvet →F olduğuna göre, Y ve Z tellerine etki eden bileşke manyetik kuvvetler aşağıdakilerden hangisinde doğru verilmiştir? Y teli Z teli
A) -4→F -→F
B) -2→F →F
C) -4→F/5 →F/5
D) -4→F/5 →F/2
E) -3→F/2 →F/5

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

Sayfa düzleminde, boyları eşit ve birbirlerine paralel olan X, Y ve Z iletken tellerinden şekilde gösterilen yön ve çözümü – sayfa 1

Çözümün yazılı anlatımı

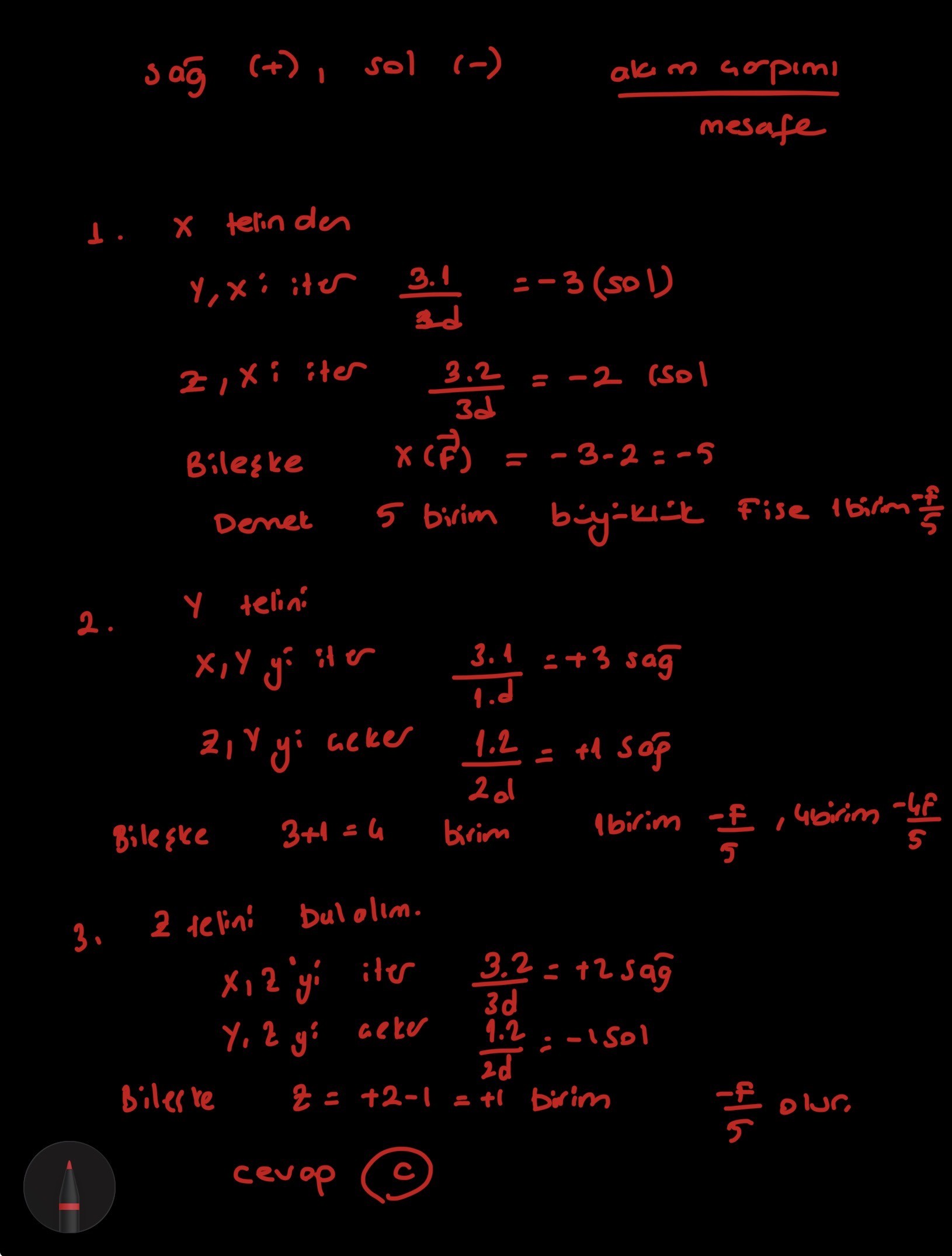

sağ (+), sol (-) akım çarpımı mesafe 1. X telinden y, x'i iter 3.1 = -3 (sol) 3d z, x'i iter 3.2 = -2 (sol) 3d Bileşke x (F) = -3-2 = -5 Demek 5 birim büyüklük Fise 1birim -f/5 2. Y telini x, Y'yi iter 3.1 = +3 sağ 1.d z, Y'yi aker 1.2 = +1 sağ 2d Bileşke 3+1 = 4 birim 1birim -f/5 , 4birim -4f/5 3. Z telini bulalım. x, Z'yi iter 3.2 = +2 sağ 3d Y, Z'yi aker 1.2 = -1 sol 2d Bileşke Z = +2-1 = +1 birim -f/5 olur. cevap C
