ÖRNEK 38 Sayfa düzlemine dik ve içeri doğru olan 20 T büyüklüğünde düzgün manyetik alana, sayfa düzleminde ilefken tel çerçeve

ÖRNEK 38 Sayfa düzlemine dik ve içeri doğru olan 20 T büyüklüğünde düzgün manyetik alana, sayfa düzleminde ilefken tel çerçeve şekildeki gibi yerleştiriliyor. Direnci 4 ohm olan çerçeve manyetik alana dik olarak 5m/s sabit hızla çekildiğinde oluşan indüksiyon elektromotor kuvvetini, indüksiyon akımının şiddetini bulunuz.

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

ÖRNEK 38 Sayfa düzlemine dik ve içeri doğru olan 20 T büyüklüğünde düzgün manyetik alana, sayfa düzleminde ilefken tel çerçeve çözümü – sayfa 1

Çözümün yazılı anlatımı

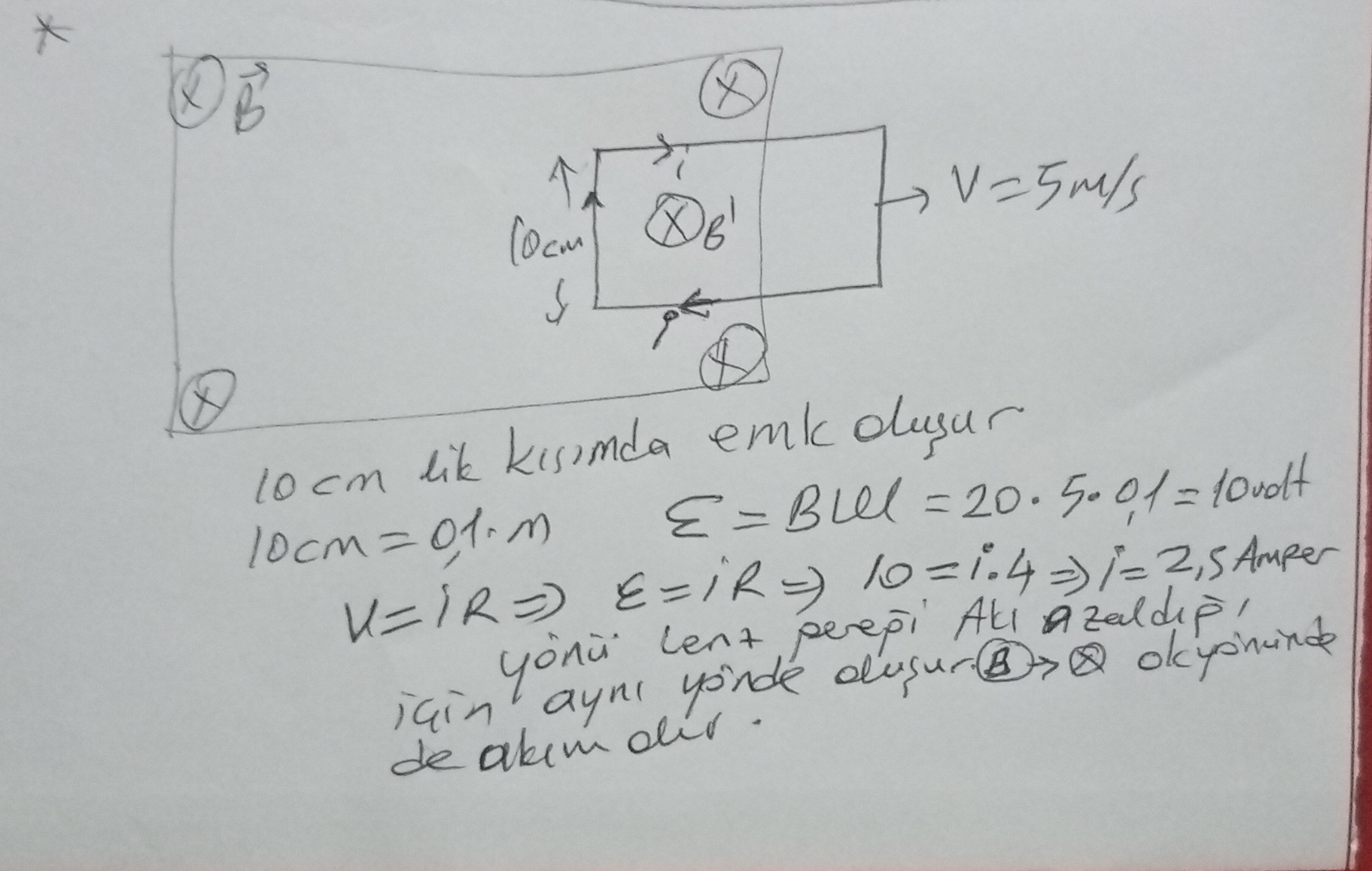

10 cm lik kısımda emk oluşur 10cm = 0,1 m ε = Blv l = 20 · 5 · 0,1 = 10volt V = iR ⇒ ε = iR ⇒ 10 = i · 4 ⇒ i = 2,5 Amper yönü lent perepi Akı azaldığı için aynı yönde oluşur ⊗→⊗ okynunde de akım olur.
