ÖRNEK 21 Sayfa düzlemindeki iletken karo tel çerçeve O ekseni çevresinde rahatça dönebilmektedir. 4 T şiddetindeki düzgün manyetik alan içerisindeki çerçeveyeden şekildeki gibi 0,5 A şiddetinde akım geçmektedir. Buna göre, tel çerçeveye etki eden manyetik kuvvetlerin O eksenine göre torku toplam kaç N.m'dur?

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

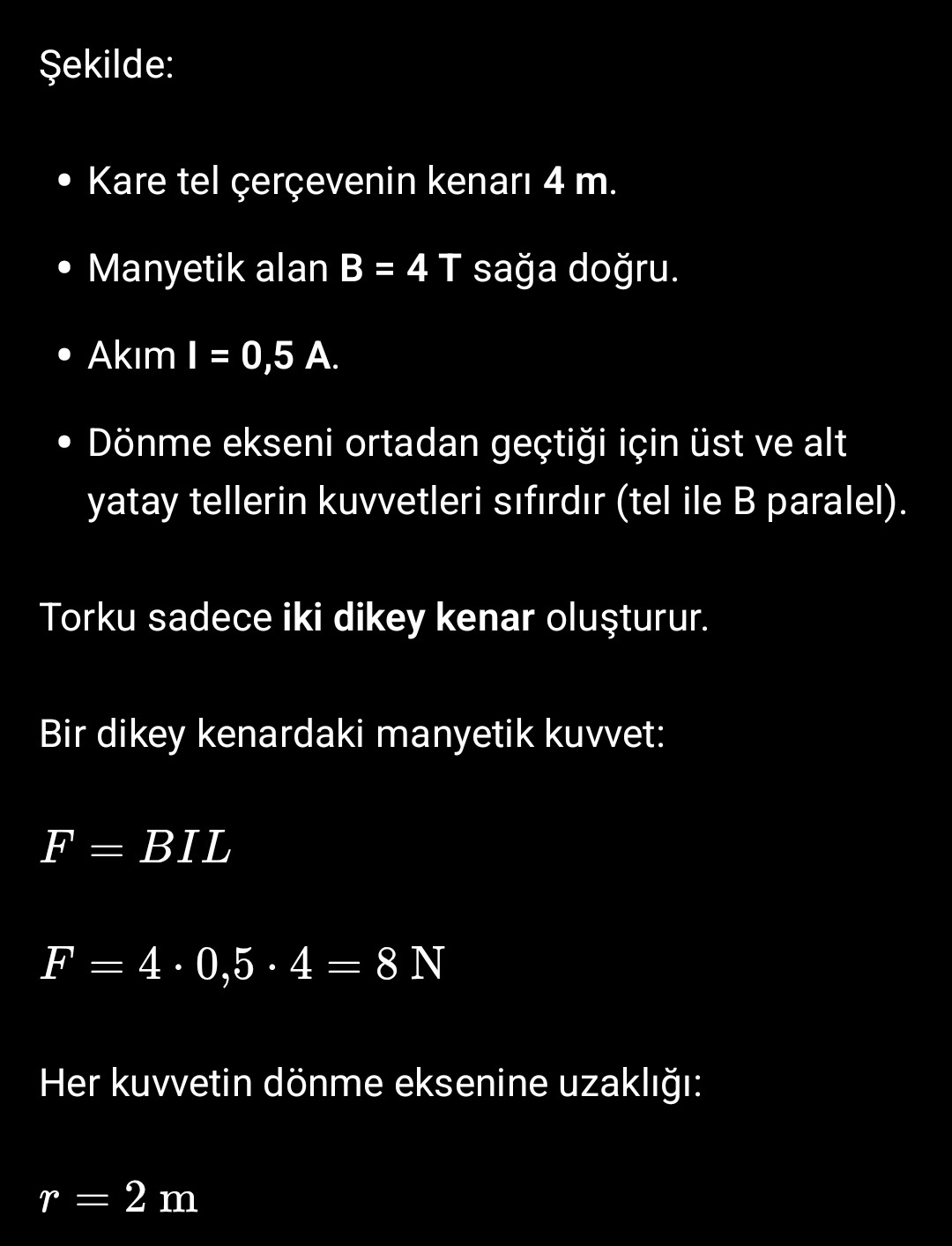

ÖRNEK 21 Sayfa düzlemindeki iletken karo tel çerçeve O ekseni çevresinde rahatça dönebilmektedir. çözümü – sayfa 1

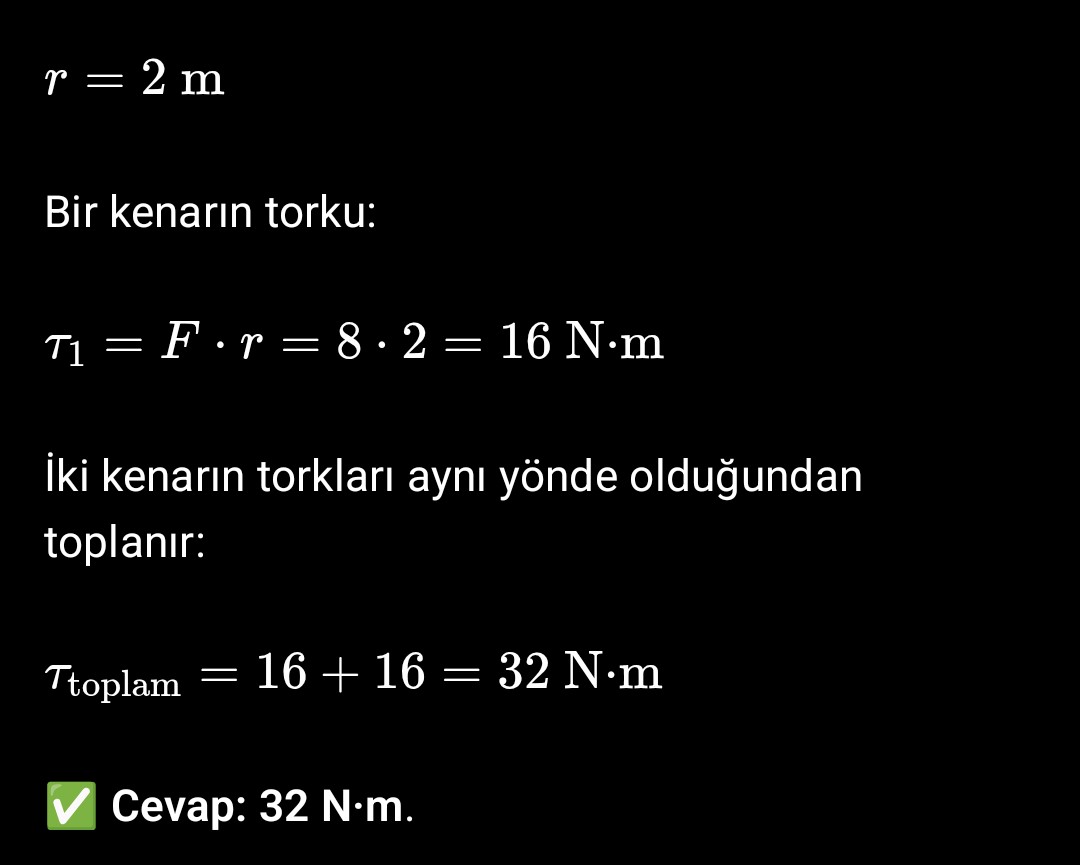

ÖRNEK 21 Sayfa düzlemindeki iletken karo tel çerçeve O ekseni çevresinde rahatça dönebilmektedir. çözümü – sayfa 2

1 / 2

Çözümün yazılı anlatımı

Şekilde: • Kare tel çerçevenin kenarı **4 m**. • Manyetik alan **B = 4 T** sağa doğru. • Akım **I = 0,5 A**. • Dönme ekseni ortadan geçtiği için üst ve alt yatay tellerin kuvvetleri sıfırdır (tel ile B paralel). Torku sadece **iki dikey kenar** oluşturur. Bir dikey kenardaki manyetik kuvvet: F = BIL F = 4 · 0,5 · 4 = 8 N Her kuvvetin dönme eksenine uzaklığı: r = 2 m
