K, L ve M bobinleri şekildeki gibi aynı merkez ekseni doğrultusunda yerleştirilmiyor. L bobinindeki reostanın sürgüsü ok yönünde

K, L ve M bobinleri şekildeki gibi aynı merkez ekseni doğrultusunda yerleştirilmiyor. L bobinindeki reostanın sürgüsü ok yönünde bir miktar çekilirken K ve M bobinlerinde oluşan indüksiyon akımları ile L bobininde oluşan öz indüksiyon akımının yönü aşağıdakilerin hangisinde doğru verilmiştir? K L M
A) 1 3 5
B) 2 4 6
C) 1 4 6
D) 2 3 5
E) 1 3 4 4 5

✓ Doğru cevap

C) 1 4 6

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

K, L ve M bobinleri şekildeki gibi aynı merkez ekseni doğrultusunda yerleştirilmiyor. L bobinindeki reostanın sürgüsü ok yönünde çözümü – sayfa 1

Çözümün yazılı anlatımı

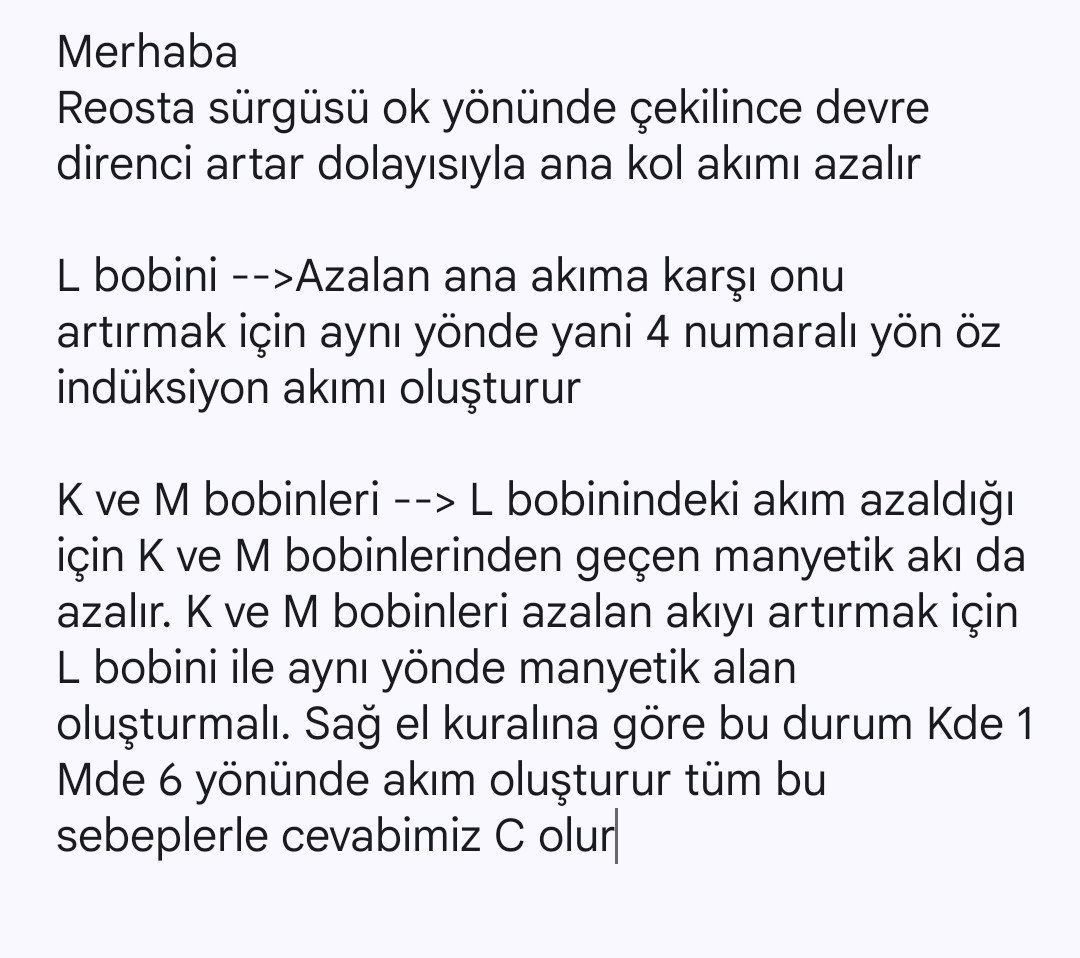

Merhaba Reosta sürgüsü ok yönünde çekilince devre direnci artar dolayısıyla ana kol akımı azalır L bobini -->Azalan ana akıma karşı onu artırmak için aynı yönde yani 4 numaralı yön öz indüksiyon akımı oluşturur K ve M bobinleri --> L bobinindeki akım azaldığı için K ve M bobinlerinden geçen manyetik akı da azalır. K ve M bobinleri azalan akıyı artırmak için L bobini ile aynı yönde manyetik alan oluşturmalı. Sağ el kuralına göre bu durum Kde 1 Mde 6 yönünde akım oluşturur tüm bu sebeplerle cevabimiz C olur
