I. Üreteç II. Reosta III. Anahtar IV. Mıknatıs V. Bobin Direnci R olan iletken bir tel ile yukarıdakilerden hangileri

I. Üreteç II. Reosta III. Anahtar IV. Mıknatıs V. Bobin Direnci R olan iletken bir tel ile yukarıdakilerden hangileri kullanılarak oluşturulan devrede, özindüksiyon akımı meydana getirilebilir?
A) I ve III
B) I ve V
C) II ve III
D) II ve IV
E) IV ve V

✓ Doğru cevap

A) I ve III

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

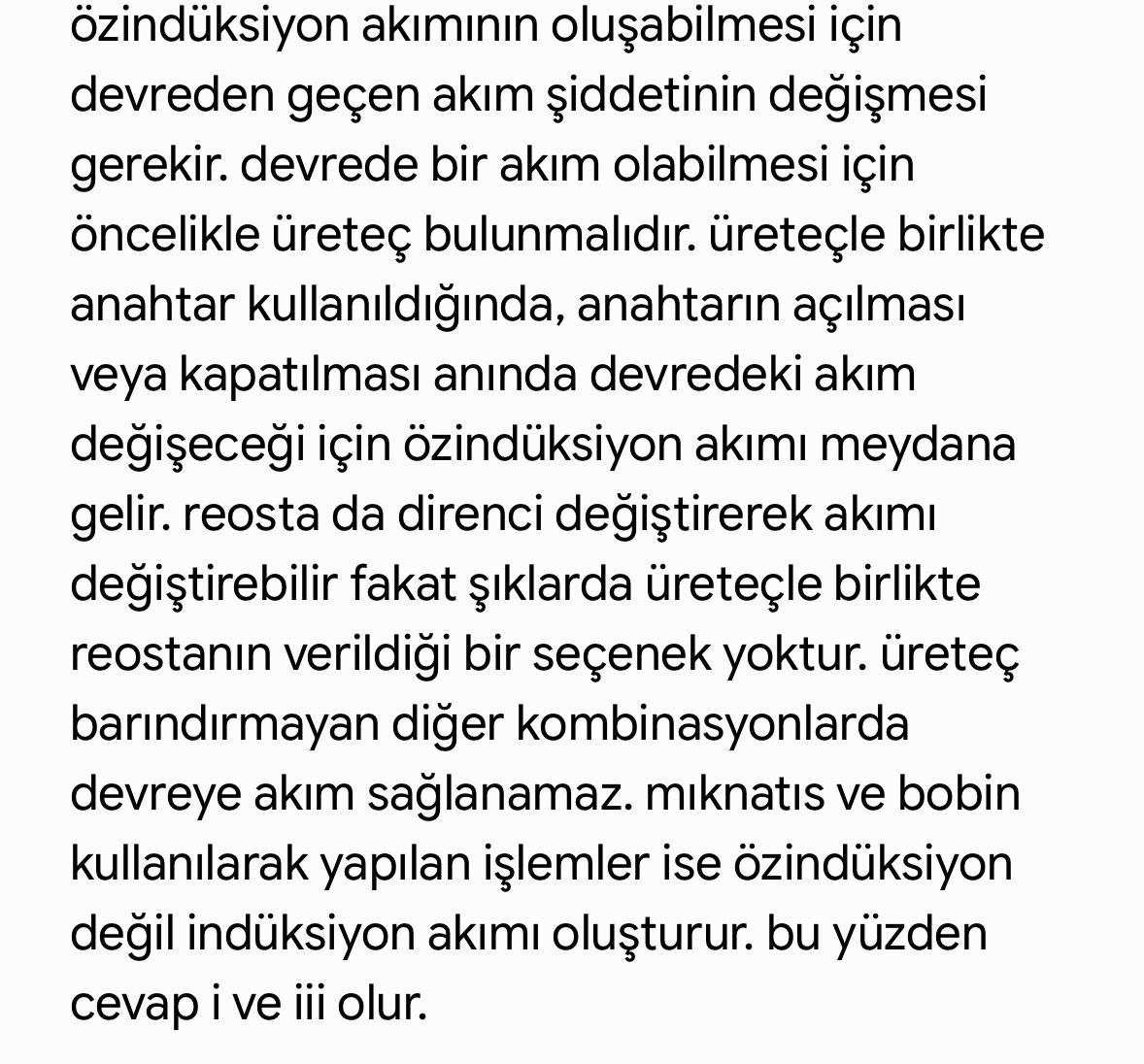

I. Üreteç II. Reosta III. Anahtar IV. Mıknatıs V. Bobin Direnci R olan iletken bir tel ile yukarıdakilerden hangileri çözümü – sayfa 1

Çözümün yazılı anlatımı

özindüksiyon akımının oluşabilmesi için devreden geçen akım şiddetinin değişmesi gerekir. devrede bir akım olabilmesi için öncelikle üreteç bulunmalıdır. üreteçle birlikte anahtar kullanıldığında, anahtarın açılması veya kapatılması anında devredeki akım değişeceği için özindüksiyon akımı meydana gelir. reosta da direnci değiştirerek akımı değiştirebilir fakat şıklarda üreteçle birlikte reostanın verildiği bir seçenek yoktur. üreteç barındırmayan diğer kombinasyonlarda devreye akım sağlanamaz. mıknatıs ve bobin kullanılarak yapılan işlemler ise özindüksiyon değil indüksiyon akımı oluşturur. bu yüzden cevap i ve iii olur.
