Yalıtkan yatay zeminler üzerinde sabitlenmiş +q yüklü L, N, R cisimlerine sırasıyla Şekil-I de yay ile +q yüklü K cismi

Question

Yalıtkan yatay zeminler üzerinde sabitlenmiş +q yüklü L, N, R cisimlerine sırasıyla Şekil-I de yay ile +q yüklü K cismi, Şekil-II de yay ile –q yüklü M cismi ve Şekil-III te ise yalıtkan ip ile +q yüklü P cismi bağlanıyor. Elektrikçe yalıtkan olan yaylar ve ipte başlangıçta kuvvet sıfırdır. Şekil-I, II ve III teki sistemlerdeki yüklerin A, B ve C noktalarında oluşturduğu elektrik alan şiddetleri E_A, E_B ve E_C oluyor. Buna göre K, M ve P cisimleri serbest bırakıldığında E_A, E_B ve E_C nasıl değişir? (Sürtünmeler önemsiz.) I II III
A) Değişmez Değişmez Değişmez
B) Artar Artar Değişmez
C) Azalır Artar Değişmez
D) Azalır Azalır Değişmez
E) Azalır Azalır Azalır

Accepted Answer

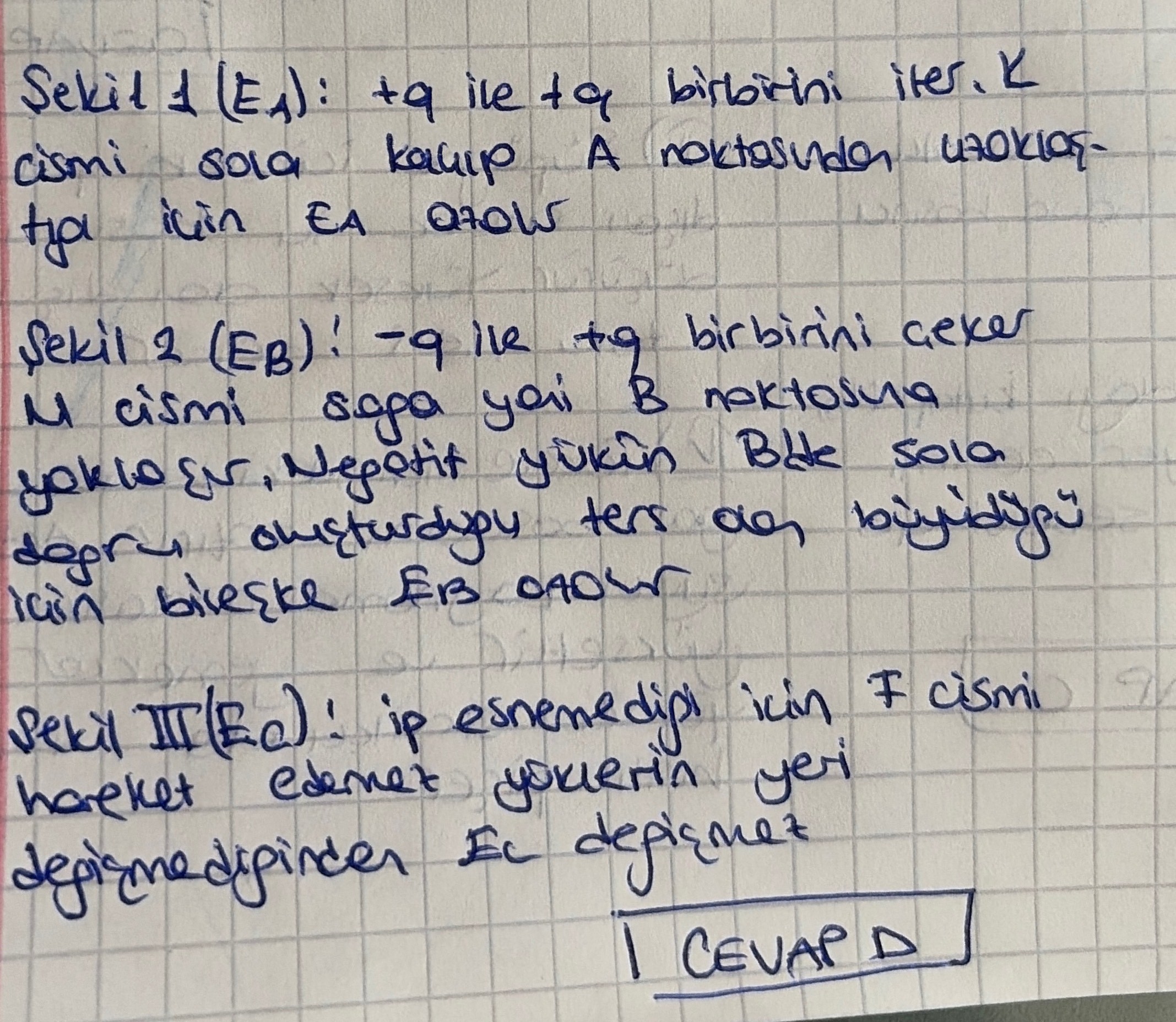

Doğru cevap: D. Şekil 1 (E_A): +q ile +q birbirini iter. K cismi sola kayıp A noktasından uzaklaştığı için E_A azalır Şekil 2 (E_B): -q ile +q birbirini çeker M cismi sağa yani B noktasına yaklaşır. Negatif yükün B'de sola doğru oluşturduğu ters ama büyüdüğü için bileşke E_B artar Şekil III (E_C): ip esneme diği için F cismi hareket edemez yüklerin yeri değişmediğinden E_C değişmez | CEVAP D |

Yalıtkan yatay zeminler üzerinde sabitlenmiş +q yüklü L, N, R cisimlerine sırasıyla Şekil-I de yay ile +q yüklü K cismi

Öğretmenin Çözümü

Çözümün yazılı anlatımı
