Aynı düzlemde bulunan X ve Y bobinlerinden X Şekil-I'deki gibi bir üretece bağlı iken, Y'de Şekil-II'deki gibi üzerinde bir R

Question

8. Aynı düzlemde bulunan X ve Y bobinlerinden X Şekil-I'deki gibi bir üretece bağlı iken, Y'de Şekil-II'deki gibi üzerinde bir R direnci bulunmaktadır. Şekil-I'de açık olan K anahtarı kapatılarak Şekil-II deki Y makarasına bağlı R direncinden akım geçmesi sağlanıyor. Buna göre; I. K anahtarı kapatılırken R direncinden geçen indüksiyon akımı I yönündedir. II. K anahtarı açılırken R direncinden geçen indüksiyon akımı II yönündedir. III. K anahtarı kapatılınca X bobininde bir özindüksiyon akımı oluşur. yargılarından hangileri doğrudur? A) Yalnız I B) I ve II C) I ve III D) II ve III E) I, II ve III

Accepted Answer

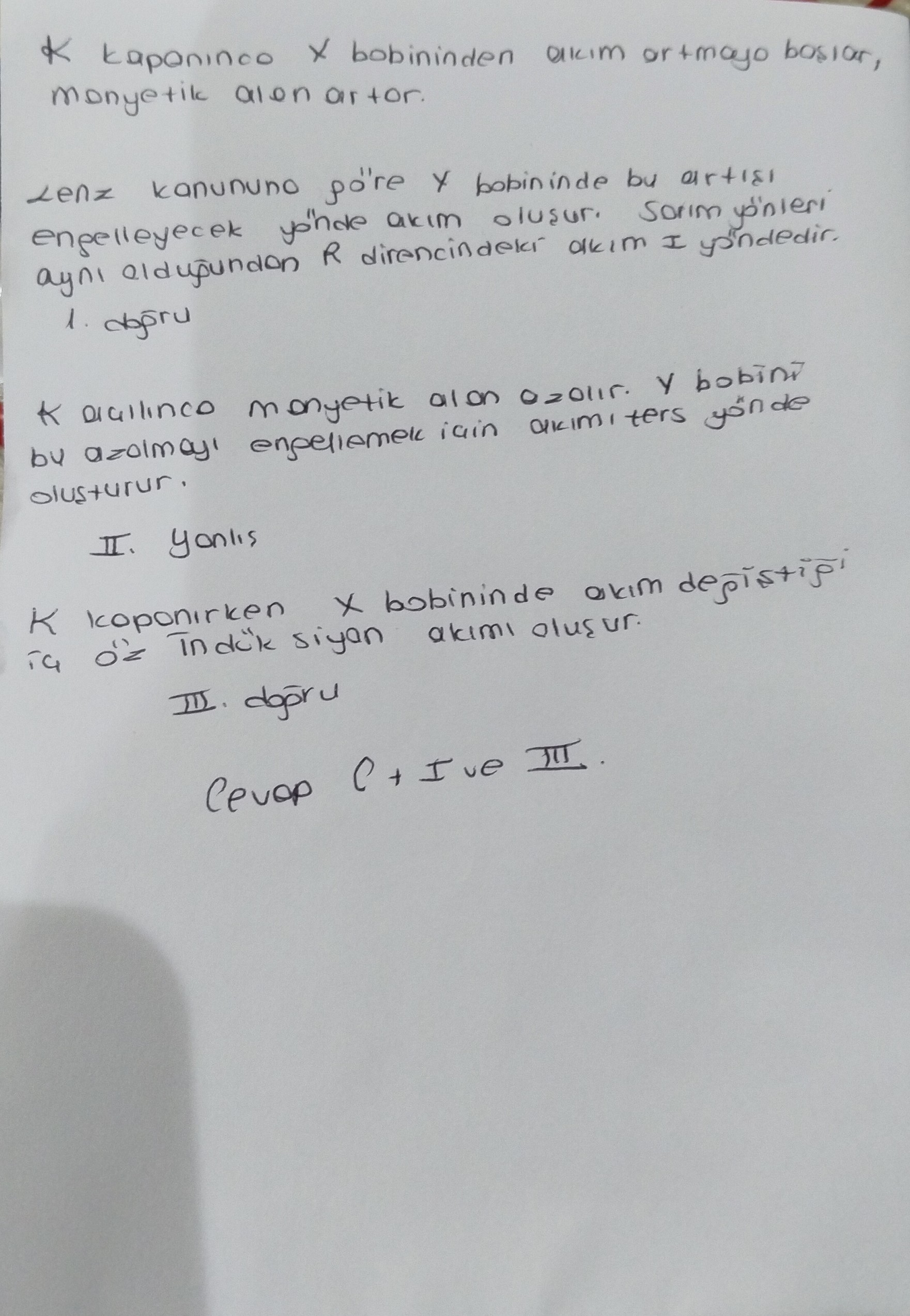

Doğru cevap: C. K kapanınca X bobininden akım artmaya başlar, manyetik alan artor. Lenz kanununa göre Y bobininde bu artışı engelleyecek yönde akım oluşur. Sarım yönleri aynı olduğundan R direncindeki akım I yöndedir. I. doğru K açılınca manyetik alan azalır. Y bobini bu azalmayı engellemek için akımı ters yönde oluşturur. II. yanlış K kapanırken X bobininde akım değiştiği için öz indüksiyan akımı oluşur. III. doğru Cevap C → I ve III.

Aynı düzlemde bulunan X ve Y bobinlerinden X Şekil-I'deki gibi bir üretece bağlı iken, Y'de Şekil-II'deki gibi üzerinde bir R

Öğretmenin Çözümü

Çözümün yazılı anlatımı
