Bir X cismi E ve 2E büyüklüğündeki düzgün elektrik alanlar içinde Şekil I ve Şekil II'deki gibi dengededir. Şekil I'deki ip gerilmesi T₁, X cisminin ağırlığının 2 katına eşit olduğuna göre, Şekil II'deki ip gerilmesi T₂, X cisminin ağırlığının kaç katına eşit olur?
A) 3
B) √5
C) 2
D) 3/2
E) √2

✓ Doğru cevap

B) √5

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

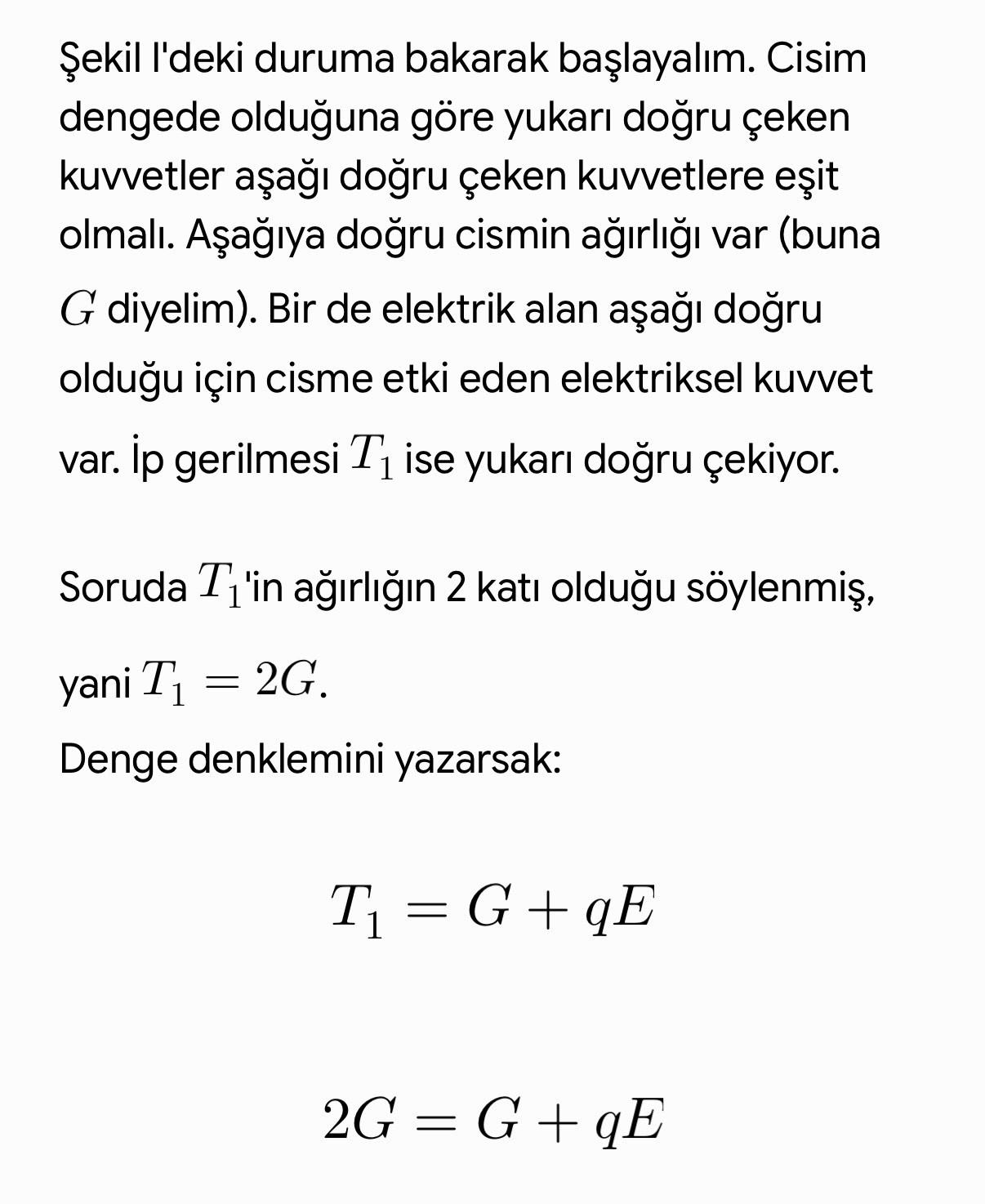

Bir X cismi E ve 2E büyüklüğündeki düzgün elektrik alanlar içinde Şekil I ve Şekil II'deki gibi dengededir. Şekil I'deki ip çözümü – sayfa 1

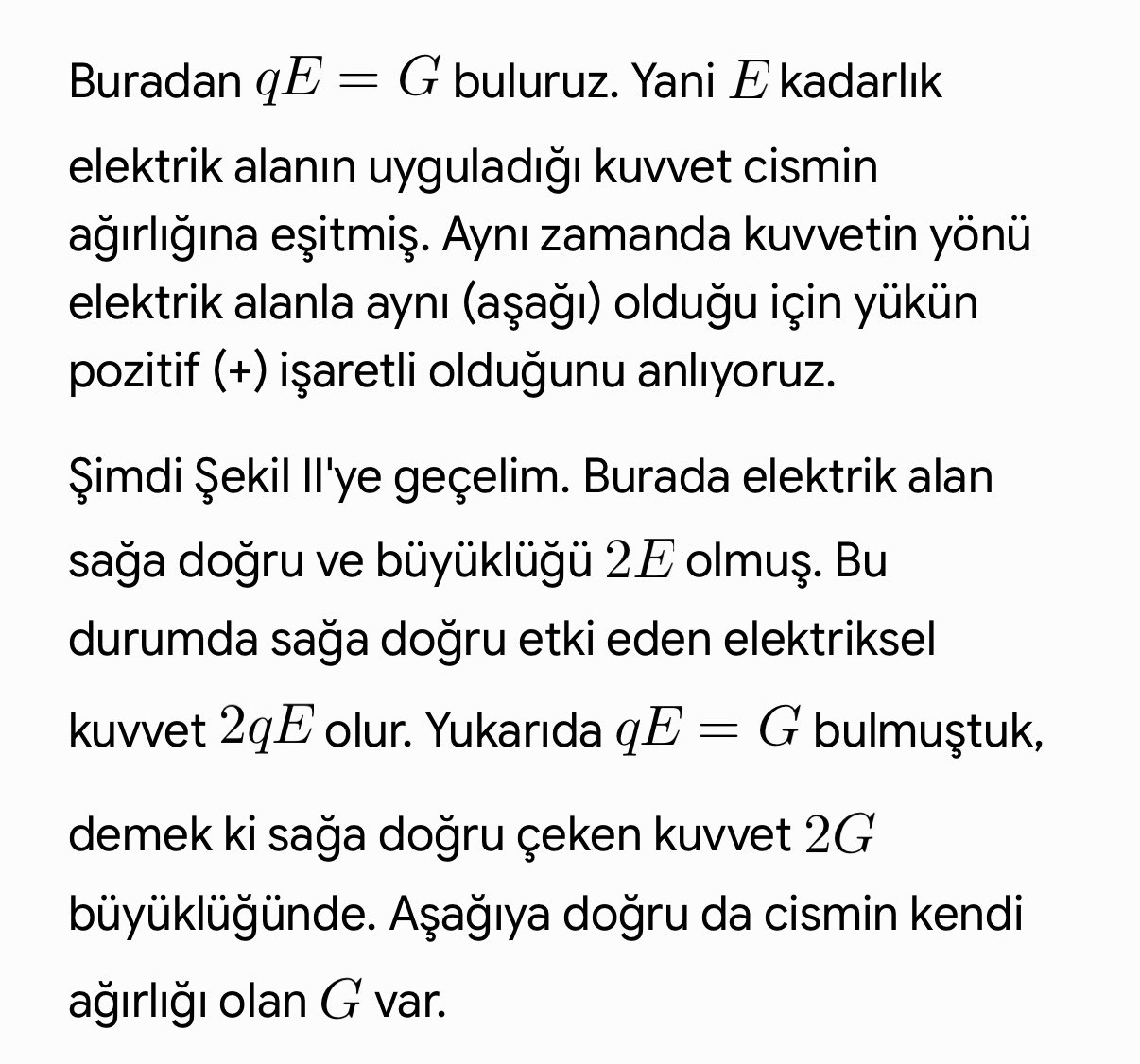

Bir X cismi E ve 2E büyüklüğündeki düzgün elektrik alanlar içinde Şekil I ve Şekil II'deki gibi dengededir. Şekil I'deki ip çözümü – sayfa 2

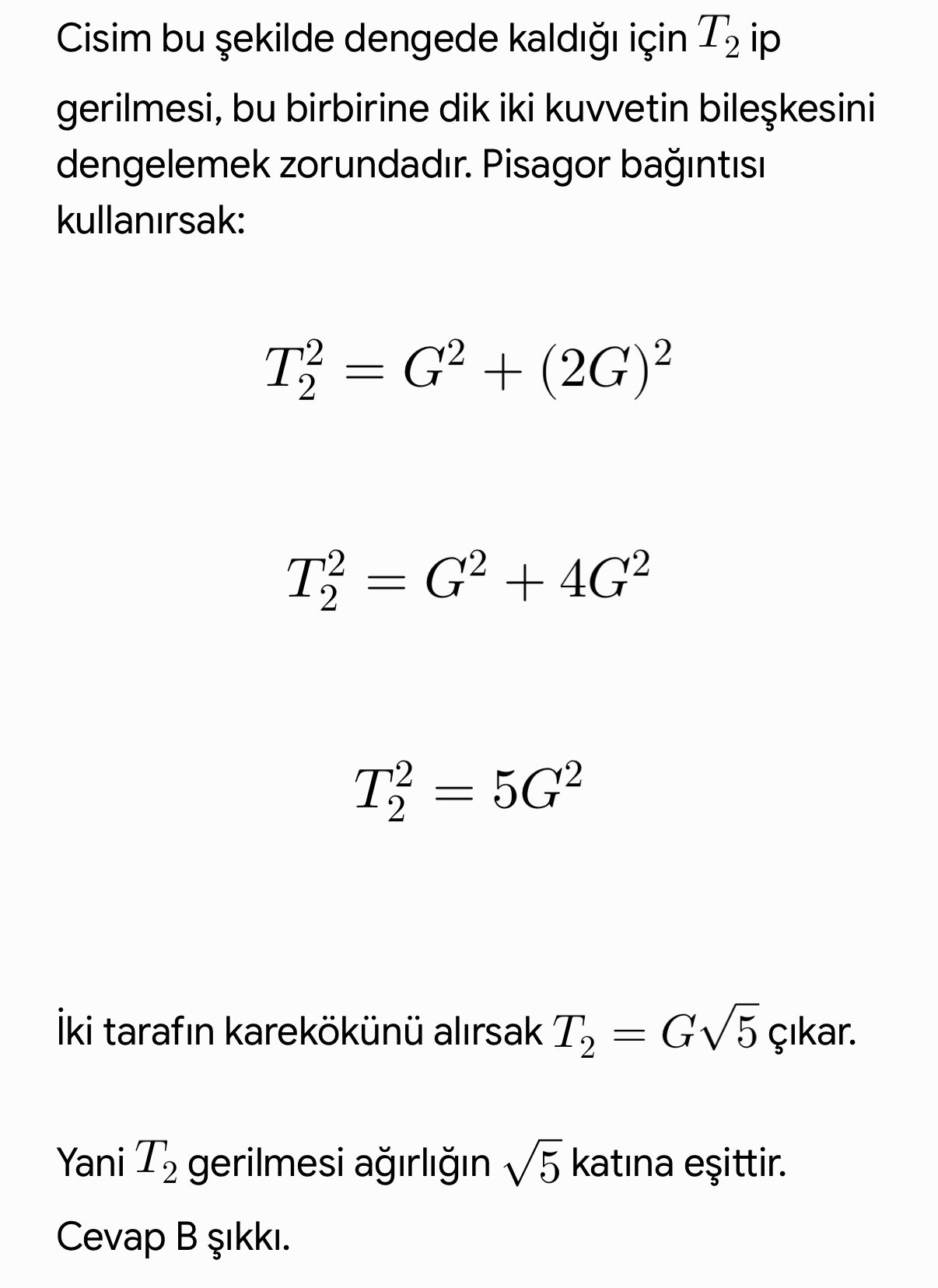

Bir X cismi E ve 2E büyüklüğündeki düzgün elektrik alanlar içinde Şekil I ve Şekil II'deki gibi dengededir. Şekil I'deki ip çözümü – sayfa 3

1 / 3

Çözümün yazılı anlatımı

Şekil I'deki duruma bakarak başlayalım. Cisim dengede olduğuna göre yukarı doğru çeken kuvvetler aşağı doğru çeken kuvvetlere eşit olmalı. Aşağıya doğru cismin ağırlığı var (buna G diyelim). Bir de elektrik alan aşağı doğru olduğu için cisme etki eden elektriksel kuvvet var. İp gerilmesi T₁ ise yukarı doğru çekiyor. Soruda T₁'in ağırlığın 2 katı olduğu söylenmiş, yani T₁ = 2G. Denge denklemini yazarsak: T₁ = G + qE 2G = G + qE
