İç direnci önemsiz üreteç, özdeş X, Y ve Z lambaları ve K, L anahtarları kullanılarak şekildeki elektrik devresi kuruluyor. Buna

İç direnci önemsiz üreteç, özdeş X, Y ve Z lambaları ve K, L anahtarları kullanılarak şekildeki elektrik devresi kuruluyor. Buna göre I. Sadece L anahtarı kapatılırsa X lambasının parlaklığı artar. II. Sadece K anahtarı kapatılırsa Y lambasının parlaklığı artar. III. Anahtarlar açık iken X lambasının parlaklığı, Z lambasının parlaklığının 4 katıdır. yargılarından hangileri doğrudur?
A) Yalnız I
B) Yalnız II
C) Yalnız III
D) I ve II
E) II ve III

İç direnci önemsiz üreteç, özdeş X, Y ve Z lambaları ve K, L anahtarları kullanılarak şekildeki elektrik devresi kuruluyor. Buna
✓ Doğru cevap
C) Yalnız III

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

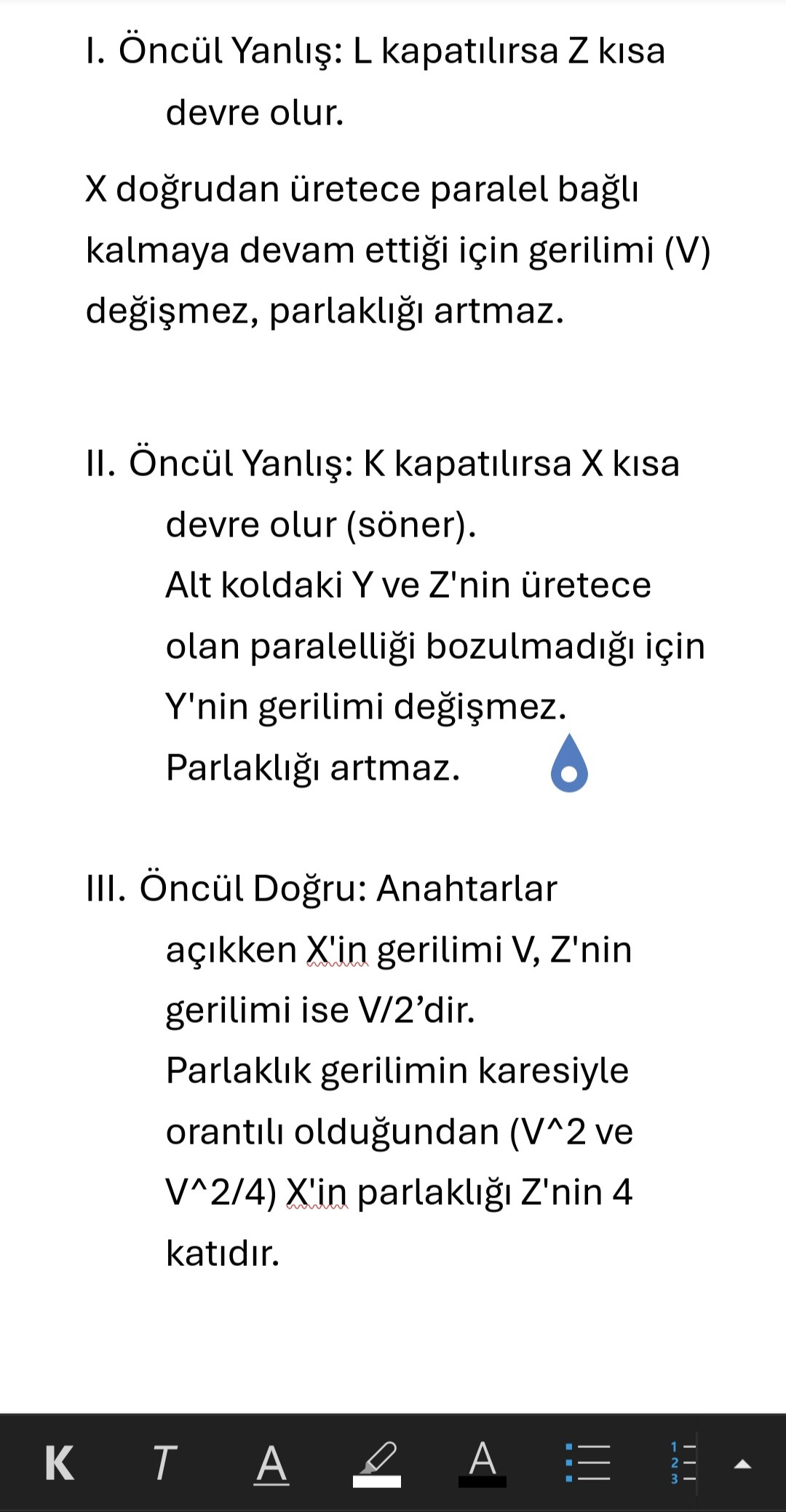

İç direnci önemsiz üreteç, özdeş X, Y ve Z lambaları ve K, L anahtarları kullanılarak şekildeki elektrik devresi kuruluyor. Buna çözümü – sayfa 1

Çözümün yazılı anlatımı

I. Öncül Yanlış: L kapatılırsa Z kısa devre olur. X doğrudan üretece paralel bağlı kalmaya devam ettiği için gerilimi (V) değişmez, parlaklığı artmaz. II. Öncül Yanlış: K kapatılırsa X kısa devre olur (söner). Alt koldaki Y ve Z'nin üretece olan paralelliği bozulmadığı için Y'nin gerilimi değişmez. Parlaklığı artmaz. III. Öncül Doğru: Anahtarlar açıkken X'in gerilimi V, Z'nin gerilimi ise V/2'dir. Parlaklık gerilimin karesiyle orantılı olduğundan (V^2 ve V^2/4) X'in parlaklığı Z'nin 4 katıdır.
