Elektriksel yükleri +q ve +2q olan noktasal yükler, aralarındaki uzaklık 2r olacak biçimde bir düzlem üzerine şekildeki gibi

Elektriksel yükleri +q ve +2q olan noktasal yükler, aralarındaki uzaklık 2r olacak biçimde bir düzlem üzerine şekildeki gibi yerleştirilmiştir. Bu düzlemde çizilen ve yarıçapları r, 2r ve 3r olan şekildeki çemberlerin üçü +q merkezli, diğer üçü ise +2q merkezlidir. Ayrıca K ve L, iki çemberin kesiştiği noktalardır. M noktasının +q yükünden uzaklığının 3r olduğu, +2q yükünden uzaklığı ile ilgili ise sadece 2r'den fazla 3r'den az olduğu bilindiğine göre; I. K ile L, II. K ile M, III. L ile M nokta çiftlerinden hangilerinin arasındaki elektriksel potansiyel farkı sıfır olabilir? (Tüm düzenek elektriksel geçirgenliği her yerinde aynı olan bir ortamda bulunmaktadır.)
A) Yalnız I
B) Yalnız II
C) I ve III
D) II ve III
E) I, II ve III (2021 – AYT)

Elektriksel yükleri +q ve +2q olan noktasal yükler, aralarındaki uzaklık 2r olacak biçimde bir düzlem üzerine şekildeki gibi
✓ Doğru cevap
B) Yalnız II

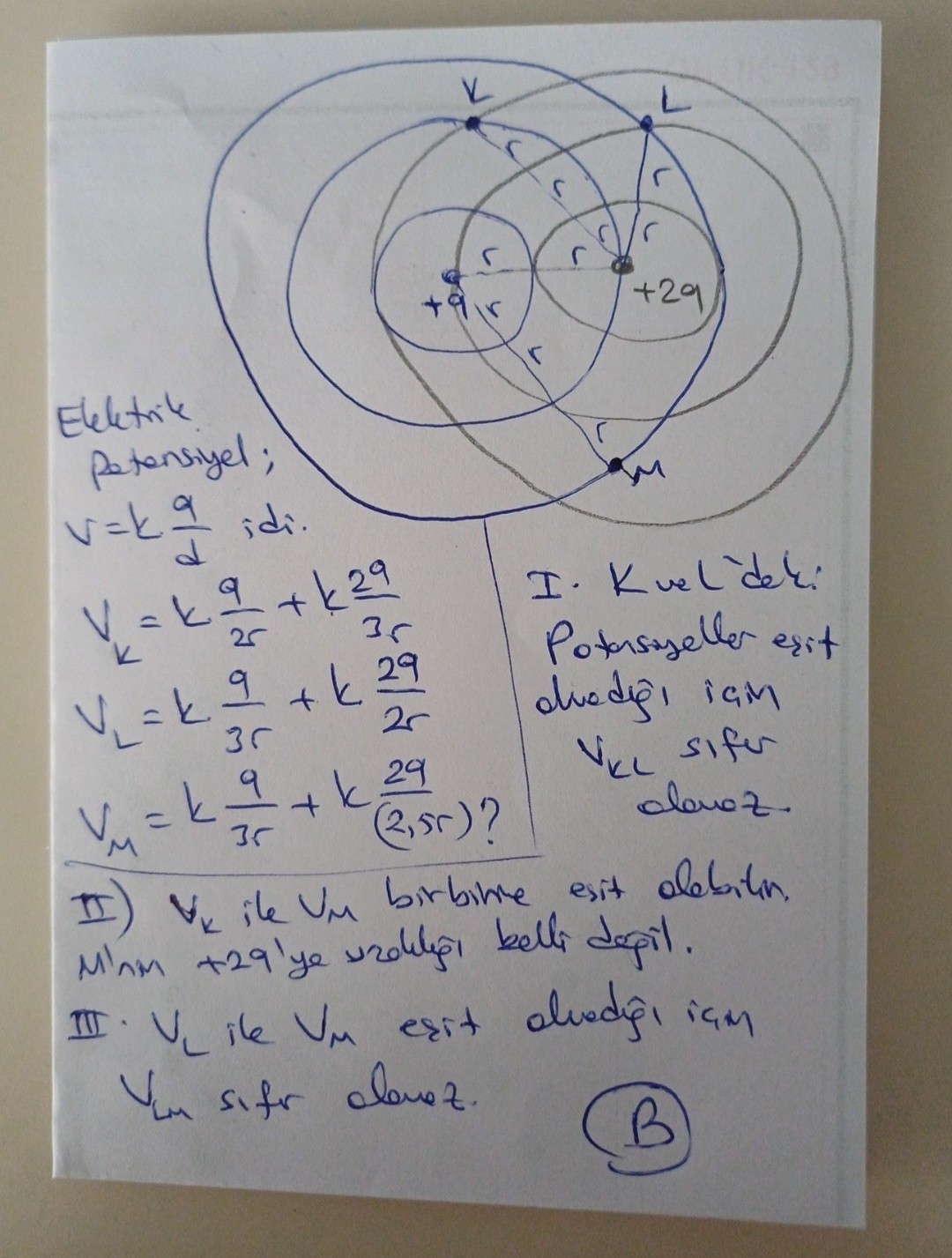

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

Çözümün yazılı anlatımı

Elektrik Potansiyel; V = k q/d idi. V_K = k q/2r + k 2q/3r V_L = k q/3r + k 2q/2r V_M = k q/3r + k 2q/(2,5r) ? I. K ve L'deki Potansiyeller eşit olduğu için V_KL sıfır olamaz. II) V_K ile V_M birbirine eşit olabilir. M'nin +2q'ye uzaklığı belli değil. III. V_L ile V_M eşit olduğu için V_LM sıfır olamaz. B
