Sayfa düzlemine dik, dışa doğru düzgün B⃗ manyetik alanı bulunan bir ortamda X ve Y paralel levhaları arasına +q yüklü parçacık

Question

Sayfa düzlemine dik, dışa doğru düzgün B⃗ manyetik alanı bulunan bir ortamda X ve Y paralel levhaları arasına +q yüklü parçacık yatay v hızıyla şekildeki gibi fırlatılmıştır. Parçacığa etki eden elektriksel kuvvetin büyüklüğü Fₑ, manyetik kuvvetin büyüklüğü F_M olduğuna göre, I. Fₑ > F_M ise parçacık 3 numaralı yörüngeyi izler. II. Fₑ = F_M ise parçacık 2 numaralı yörüngeyi izler. III. Fₑ < F_M ise parçacık 1 numaralı yörüngeyi izler. yargılarından hangileri doğrudur? (Sürtünme ve yer çekimi önemsizdir.)
A) Yalnız I
B) Yalnız II
C) I ve II
D) II ve III
E) I, II ve III

Accepted Answer

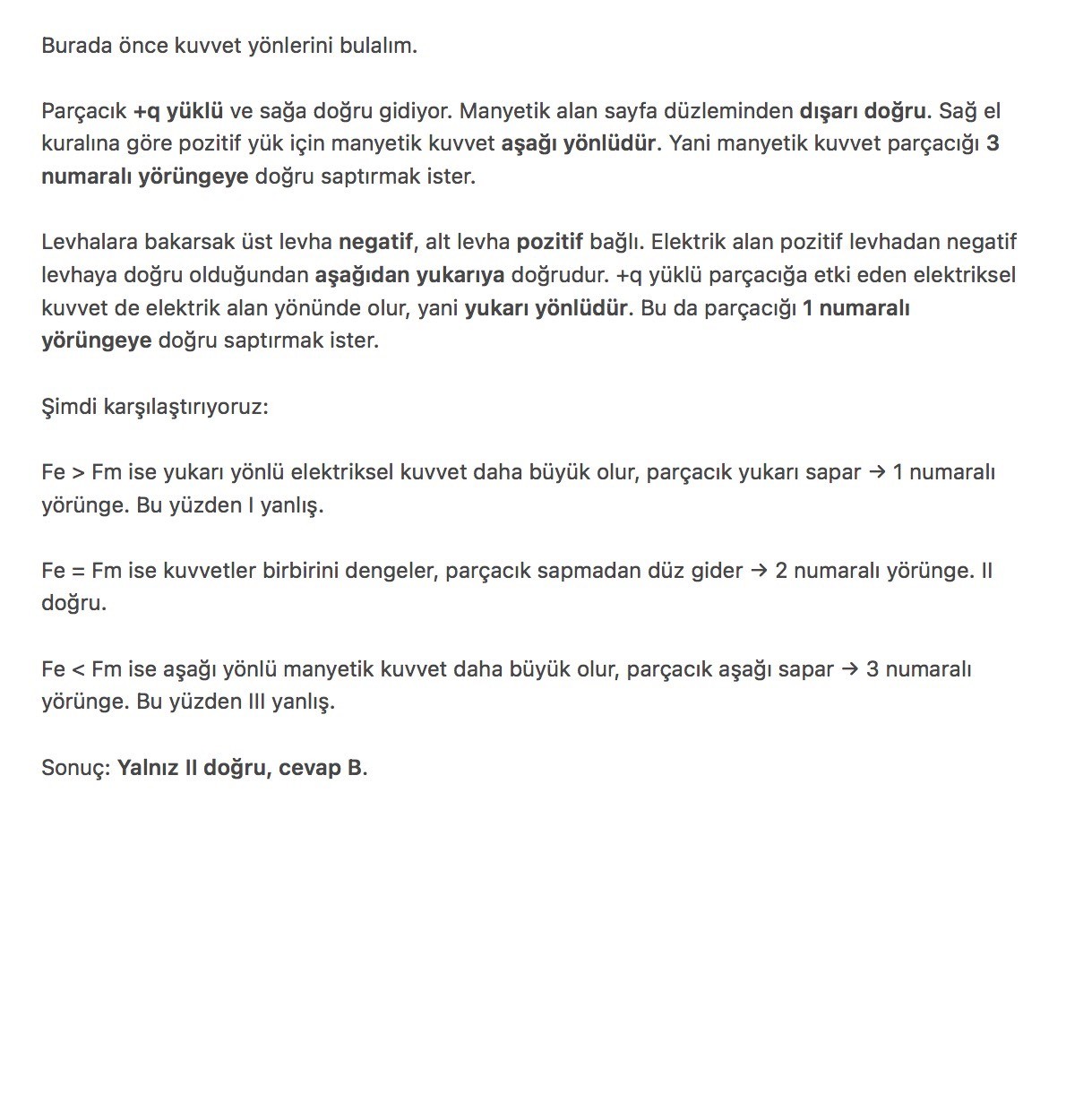

Doğru cevap: B. Burada önce kuvvet yönlerini bulalım. Parçacık +q yüklü ve sağa doğru gidiyor. Manyetik alan sayfa düzleminden dışarı doğru. Sağ el kuralına göre pozitif yük için manyetik kuvvet aşağı yönlüdür. Yani manyetik kuvvet parçacığı 3 numaralı yörüngeye doğru saptırmak ister. Levhalara bakarsak üst levha negatif, alt levha pozitif bağlı. Elektrik alan pozitif levhadan negatif levhaya doğru olduğundan aşağıdan yukarıya doğrudur. +q yüklü parçacığa etki eden elektriksel kuvvet de elektrik alan yönünde olur, yani yukarı yönlüdür. Bu da parçacığı 1 numaralı yörüngeye doğru saptırmak ister. Şimdi karşılaştırıyoruz: Fe > Fm ise yukarı yönlü elektriksel kuvvet daha büyük olur, parçacık yukarı sapar → 1 numaralı yörünge. Bu yüzden I yanlış. Fe = Fm ise kuvvetler birbirini dengeler, parçacık sapmadan düz gider → 2 numaralı yörünge. II doğru. Fe < Fm ise aşağı yönlü manyetik kuvvet daha büyük olur, parçacık aşağı sapar → 3 numaralı yörünge. Bu yüzden III yanlış. Sonuç: Yalnız II doğru, cevap B.

Sayfa düzlemine dik, dışa doğru düzgün B⃗ manyetik alanı bulunan bir ortamda X ve Y paralel levhaları arasına +q yüklü parçacık

Öğretmenin Çözümü

Çözümün yazılı anlatımı
