Çukur ve tümsek aynalara I₁, I₂ ve I₃ ışınları gönderilmiştir. Buna göre I₁, I₂ ve I₃ ışınlarının hangilerinin izlediği yol

Çukur ve tümsek aynalara I₁, I₂ ve I₃ ışınları gönderilmiştir. Buna göre I₁, I₂ ve I₃ ışınlarının hangilerinin izlediği yol doğru çizilmiş olabilir? (Noktalar arası uzaklıklar eşittir.)
A) Yalnız I₁
B) Yalnız I₂
C) Yalnız I₃
D) I₁ ve I₂
E) I₁ ve I₃

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

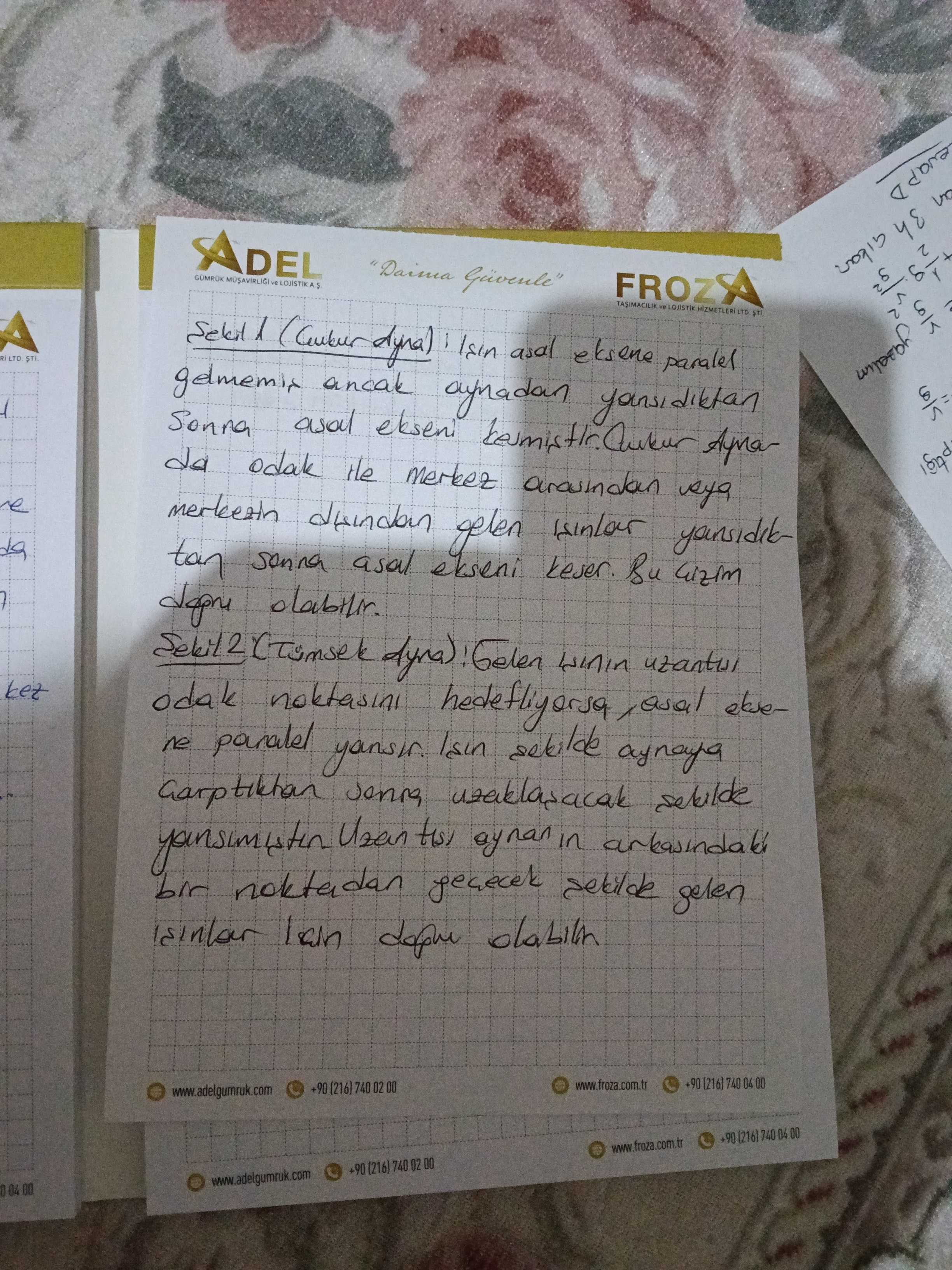

Çukur ve tümsek aynalara I₁, I₂ ve I₃ ışınları gönderilmiştir. Buna göre I₁, I₂ ve I₃ ışınlarının hangilerinin izlediği yol çözümü – sayfa 1

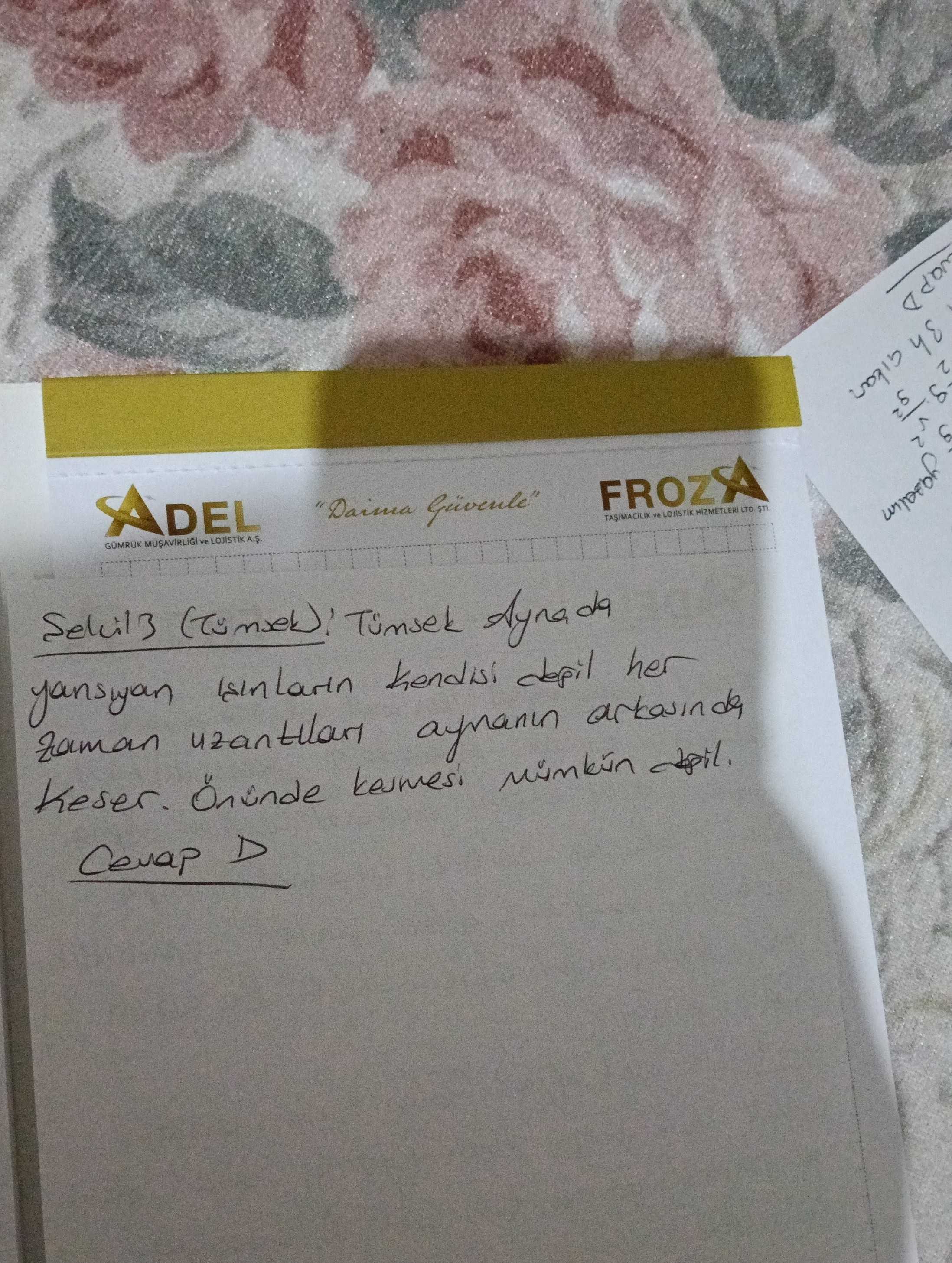

Çukur ve tümsek aynalara I₁, I₂ ve I₃ ışınları gönderilmiştir. Buna göre I₁, I₂ ve I₃ ışınlarının hangilerinin izlediği yol çözümü – sayfa 2

1 / 2

Çözümün yazılı anlatımı

Şekil 1 (Çukur dyna) : Işın asal eksene paralel gelmemiş ancak aynadan yansıdıktan sonra asal ekseni kesmiştir. Çukur Aynada odak ile merkez arasından veya merkezin dışından gelen ışınlar yansıdıktan sonra asal ekseni keser. Bu çizim doğru olabilir. Şekil 2 (Tümsek dyna) : Gelen ışının uzantısı odak noktasını hedefliyorsa, asal eksene paralel yansır. Işın şekilde aynaya çarptıktan sonra uzaklaşacak şekilde yansımıştır. Uzantısı aynanın arkasındaki bir noktadan geçecek şekilde gelen ışınlar için doğru olabilir.
