Şekildeki manyetik alan içinde iletken XY telleri birbirlerine doğru V büyüklüğünde hızlarla çekiliyor.

Question

Şekildeki manyetik alan içinde iletken XY telleri birbirlerine doğru V büyüklüğünde hızlarla çekiliyor. Bu durumda R direncinden 4A şiddetinde akım geçiyor. Buna göre aşağıdaki soruları cevaplayınız. a) X telinin hızı 2V yapıldığında R direncinden hangi yönde, kaç amper akım geçer? b) Y teli 1 yönünde 3V, X teli ise 2 yönünde 2V hız büyüklüğüyle hızıyla çekildiğinde R direncinden hangi yönde, kaç amper akım geçer? c) X teli ters yönde V büyüklüğünde, Y teli de ters yönde 2V büyüklüğünde hız ile hareket edince R direncinden hangi yönde, kaç amperlik akım geçer?

Accepted Answer

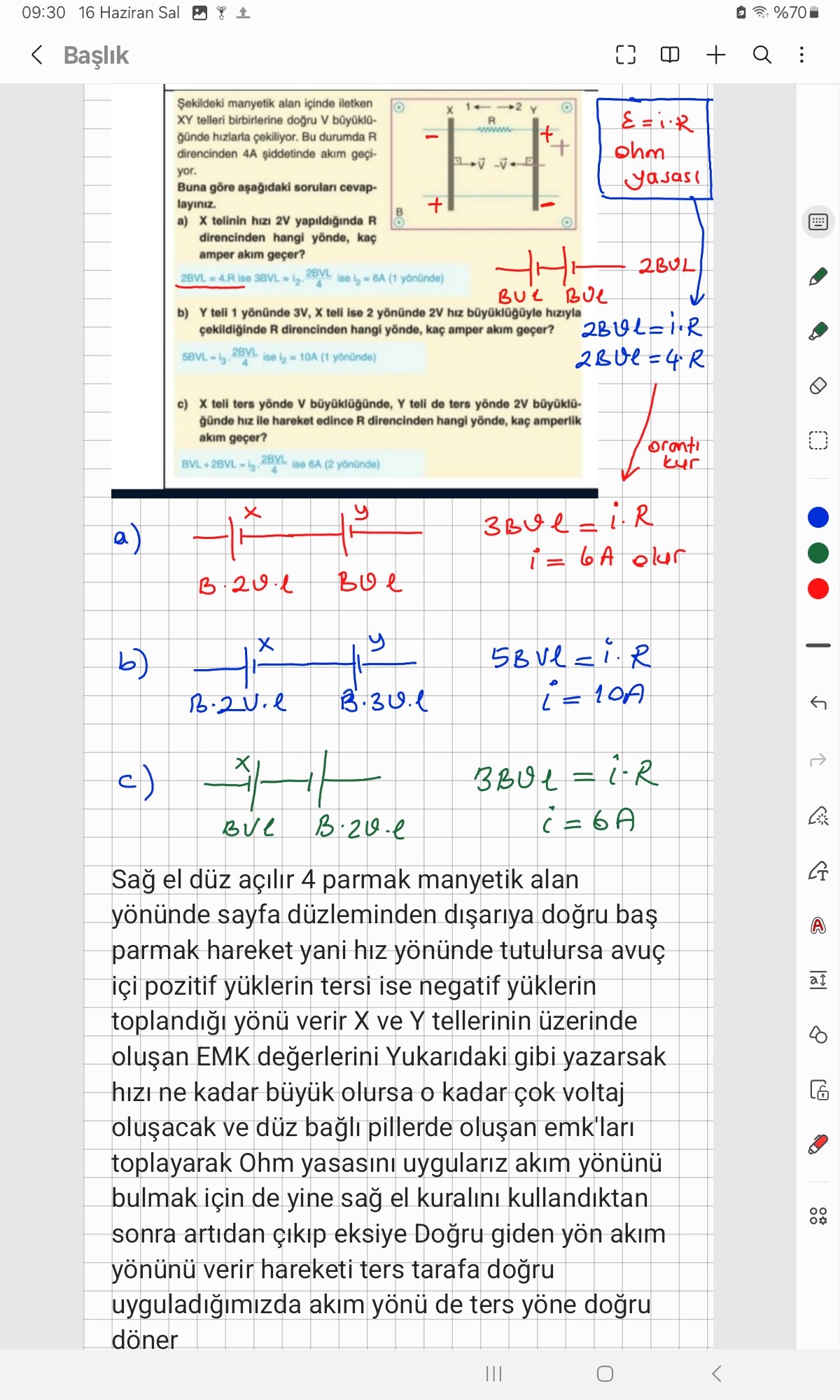

ε = i · R ohm yasası a) B·2V·l BVl 3BVl = i · R i = 6A olur b) B·2V·l B·3V·l 5BVl = i · R i = 10A c) BVl B·2V·l 3BVl = i · R i = 6A Sağ el düz açılır 4 parmak manyetik alan yönünde sayfa düzleminden dışarıya doğru baş parmak hareket yani hız yönünde tutulursa avuç içi pozitif yüklerin tersi ise negatif yüklerin toplandığı yönü verir X ve Y tellerinin üzerinde oluşan EMK değerlerini Yukarıdaki gibi yazarsak hızı ne kadar büyük olursa o kadar çok voltaj oluşacak ve düz bağlı pillerde oluşan emk'ları toplayarak Ohm yasasını uygularız akım yönünü bulmak için de yine sağ el kuralını kullandıktan sonra artıdan çıkıp eksiye Doğru giden yön akım yönünü verir hareketi ters tarafa doğru uyguladığımızda akım yönü de ters yöne doğru döner

Şekildeki manyetik alan içinde iletken XY telleri birbirlerine doğru V büyüklüğünde hızlarla çekiliyor.

Öğretmenin Çözümü

Çözümün yazılı anlatımı
