Etkin değeri V_e olan bir alternatif gerilim kaynağına bobin, sığaç ve direnç ile özdeş K, L ve M lambaları Şekil I, Şekil II ve

Etkin değeri V_e olan bir alternatif gerilim kaynağına bobin, sığaç ve direnç ile özdeş K, L ve M lambaları Şekil I, Şekil II ve Şekil III'teki gibi bağlanmıştır. Buna göre, kaynağın gerilimi sabit tutulup frekansı artırıldığında hangi lambaların parlaklığı artar?
A) Yalnız K
B) Yalnız L
C) K ve L
D) L ve M
E) K, L ve M

Etkin değeri V_e olan bir alternatif gerilim kaynağına bobin, sığaç ve direnç ile özdeş K, L ve M lambaları Şekil I, Şekil II ve

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü
Etkin değeri V_e olan bir alternatif gerilim kaynağına bobin, sığaç ve direnç ile özdeş K, L ve M lambaları Şekil I, Şekil II ve çözümü – sayfa 1

Çözümün yazılı anlatımı

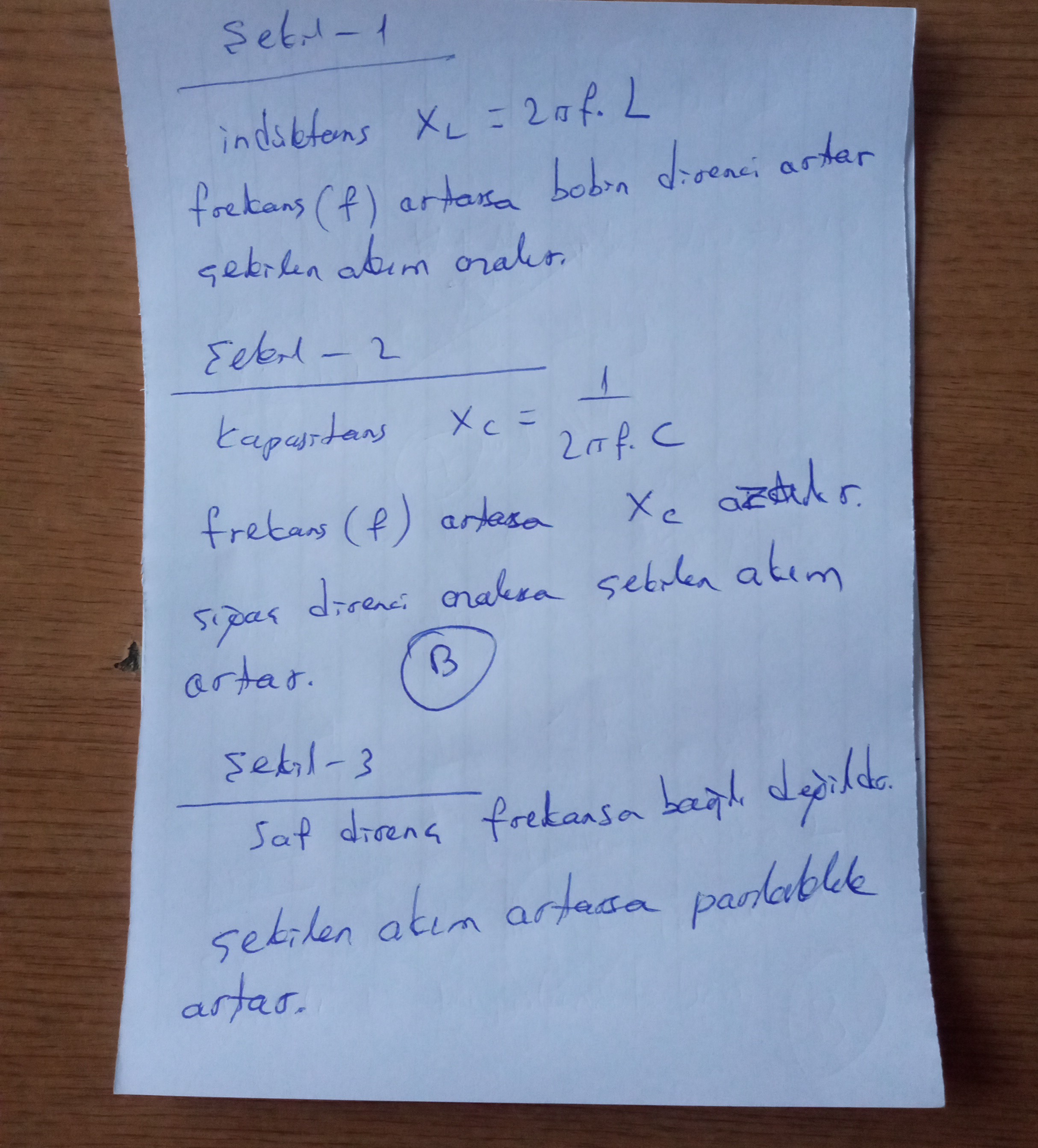

Şekil - 1 indüktans X_L = 2πf. L frekans (f) artarsa bobin direnci artar çekilen akım azalır. Şekil - 2 kapasitans X_C = 1 / 2πf. C frekans (f) artarsa X_C azalır. sipas direnci azalırsa çekilen akım artar. B Şekil - 3 Saf direnç frekansa bağlı değildir. çekilen akım artarsa parlaklık artar.
