K, L ve M bobinleri şekildeki gibi aynı merkez ekseni doğrultusunda yerleştiriliyor. L bobinindeki reostanın sürgüsü ok yönünde

K, L ve M bobinleri şekildeki gibi aynı merkez ekseni doğrultusunda yerleştiriliyor. L bobinindeki reostanın sürgüsü ok yönünde bir miktar çekilirken K ve M bobinlerinde oluşan indüksiyon akımları ile L bobininde oluşan öz indüksiyon akımının yönü aşağıdakilerin hangisinde doğru verilmiştir? K L M
A) 1 3 5
B) 2 4 6
C) 1 4 6
D) 2 3 5
E) 1 4 5

✓ Doğru cevap

A) 1 3 5

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

K, L ve M bobinleri şekildeki gibi aynı merkez ekseni doğrultusunda yerleştiriliyor. L bobinindeki reostanın sürgüsü ok yönünde çözümü – sayfa 1

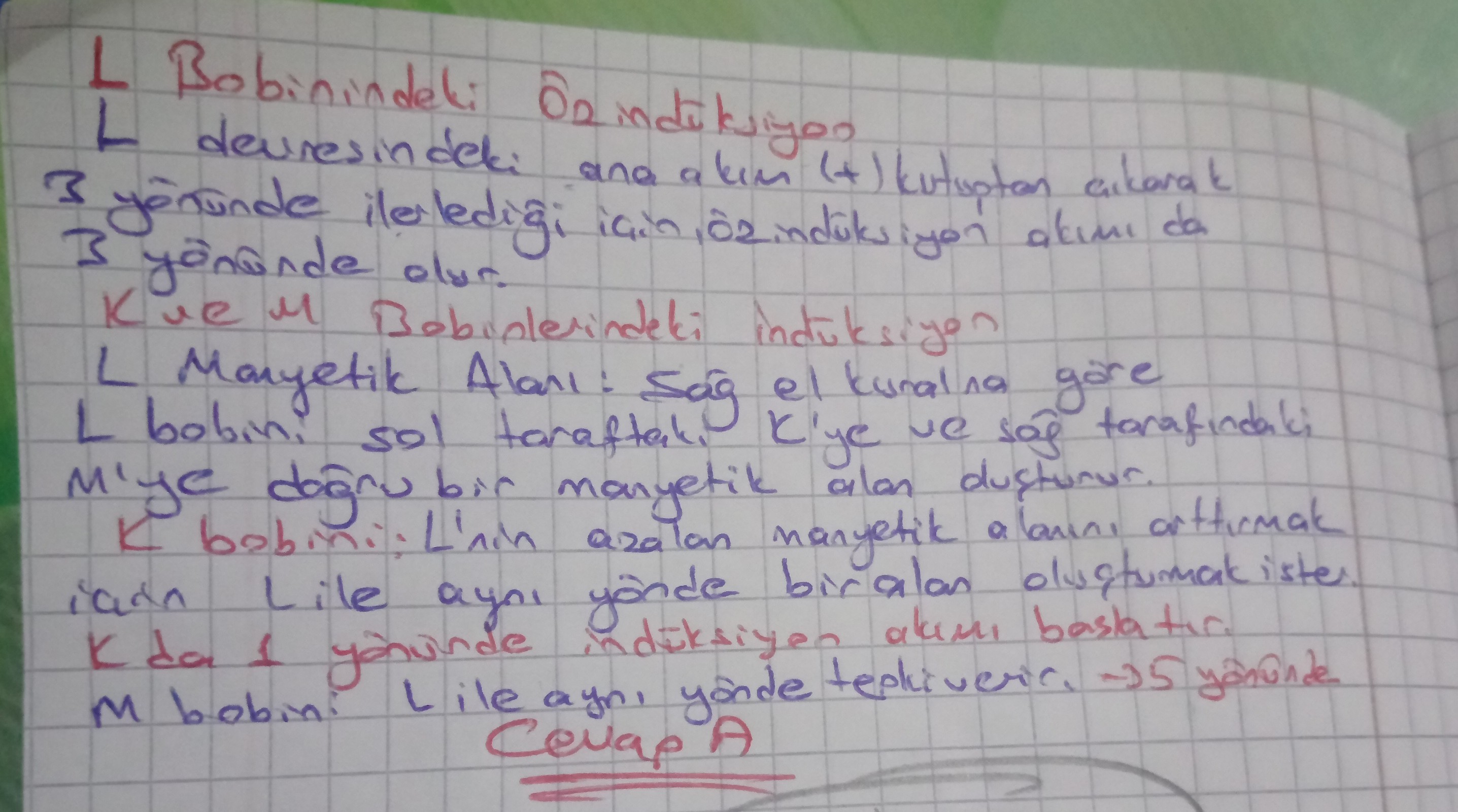

Çözümün yazılı anlatımı

L Bobinindeki öz indüksiyon L devresindeki ana akım (+) kutuptan çıkarak 3 yönünde ilerlediği için öz indüksiyon akımı da 3 yönünde olur. K ve M Bobinlerindeki indüksiyon L Manyetik Alanı: Sağ el kuralına göre L bobini sol taraftaki K'ye ve sağ taraftaki M'ye doğru bir manyetik alan oluşturur. K bobini: L'nin azalan manyetik alanını artırmak için L ile aynı yönde bir alan oluşturmak ister. K da 1 yönünde indüksiyon akımı başlatır. M bobini: L ile aynı yönde tepki verir. →5 yönünde Cevap A
