Akım makarasına bağlı direncin bulunduğu devre ve akım makarasının merkez ekseni doğrultusundaki çubuk mıknatıs şekildeki

Akım makarasına bağlı direncin bulunduğu devre ve akım makarasının merkez ekseni doğrultusundaki çubuk mıknatıs şekildeki konumlarında hareketsiz tutulmaktadır. Çubuk mıknatıs şekildeki gibi ok yönünde hareket ederken bobin ekseni boyunca oluşturduğu manyetik alan ve R direnci üzerinden geçen indüksiyon akımının yönü aşağıdakilerin hangisinde doğru verilmiştir? Manyetik Alan İndüksiyon Akımı
A) a c
B) b d
C) a d
D) b c
E) a oluşmaz

Akım makarasına bağlı direncin bulunduğu devre ve akım makarasının merkez ekseni doğrultusundaki çubuk mıknatıs şekildeki
✓ Doğru cevap
A) a c

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

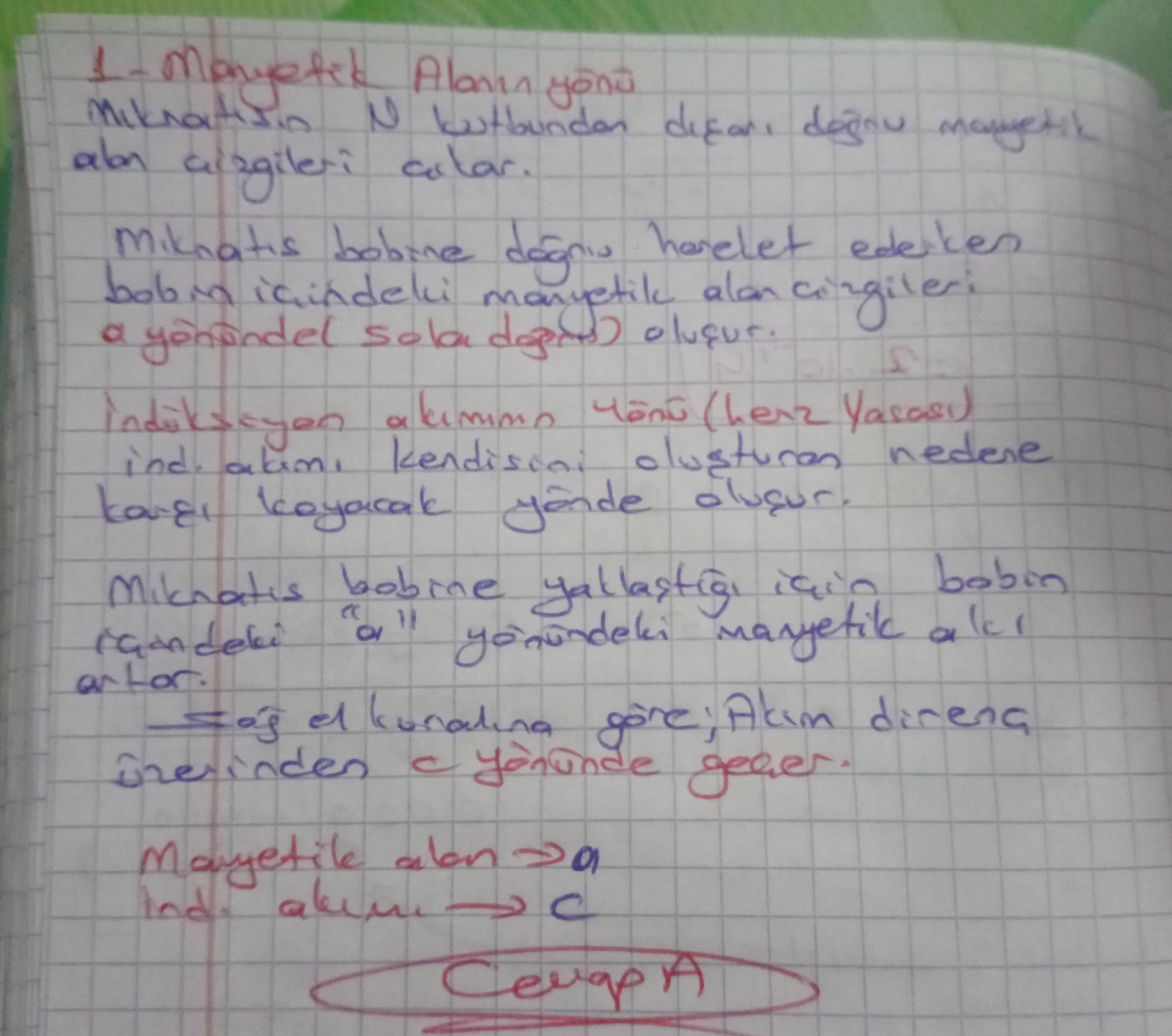

Akım makarasına bağlı direncin bulunduğu devre ve akım makarasının merkez ekseni doğrultusundaki çubuk mıknatıs şekildeki çözümü – sayfa 1

Çözümün yazılı anlatımı

1- Manyetik Alanın yönü Mıknatısin N kutbundan dışarı doğru manyetik alan çizgileri çıkar. Mıknatıs bobine doğru hareket ederken bobın içindeki manyetik alan çizgileri a yönündeki sola doğru) oluşur. İndüksiyon akımının Yönü (Lenz Yasası) ind. akımı kendisini oluşturan nedene karşı koyacak yönde oluşur. Mıknatıs bobine yaklaştığı için bobın içandeki "a" yönündeki manyetik alanı artar. Sağ el kuralına göre; Akım direnç üzerinden c yönünde geçer. Manyetik alan → a İnd. akımı → c Cevap A
