Bir kenarı d olan eşkenar üçgenin K ve L köşelerine yerleştirilmiş tellerden, gösterilen yönlerde ve eşit büyüklükte i akımları

Bir kenarı d olan eşkenar üçgenin K ve L köşelerine yerleştirilmiş tellerden, gösterilen yönlerde ve eşit büyüklükte i akımları geçmektedir. K noktasındaki telin O noktasında oluşturduğu manyetik alan B olduğuna göre, O noktasındaki bileşke manyetik alan kaç B dir?
A) 1
B) √2
C) √3
D) 2
E) 3

Bir kenarı d olan eşkenar üçgenin K ve L köşelerine yerleştirilmiş tellerden, gösterilen yönlerde ve eşit büyüklükte i akımları
✓ Doğru cevap
A) 1

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

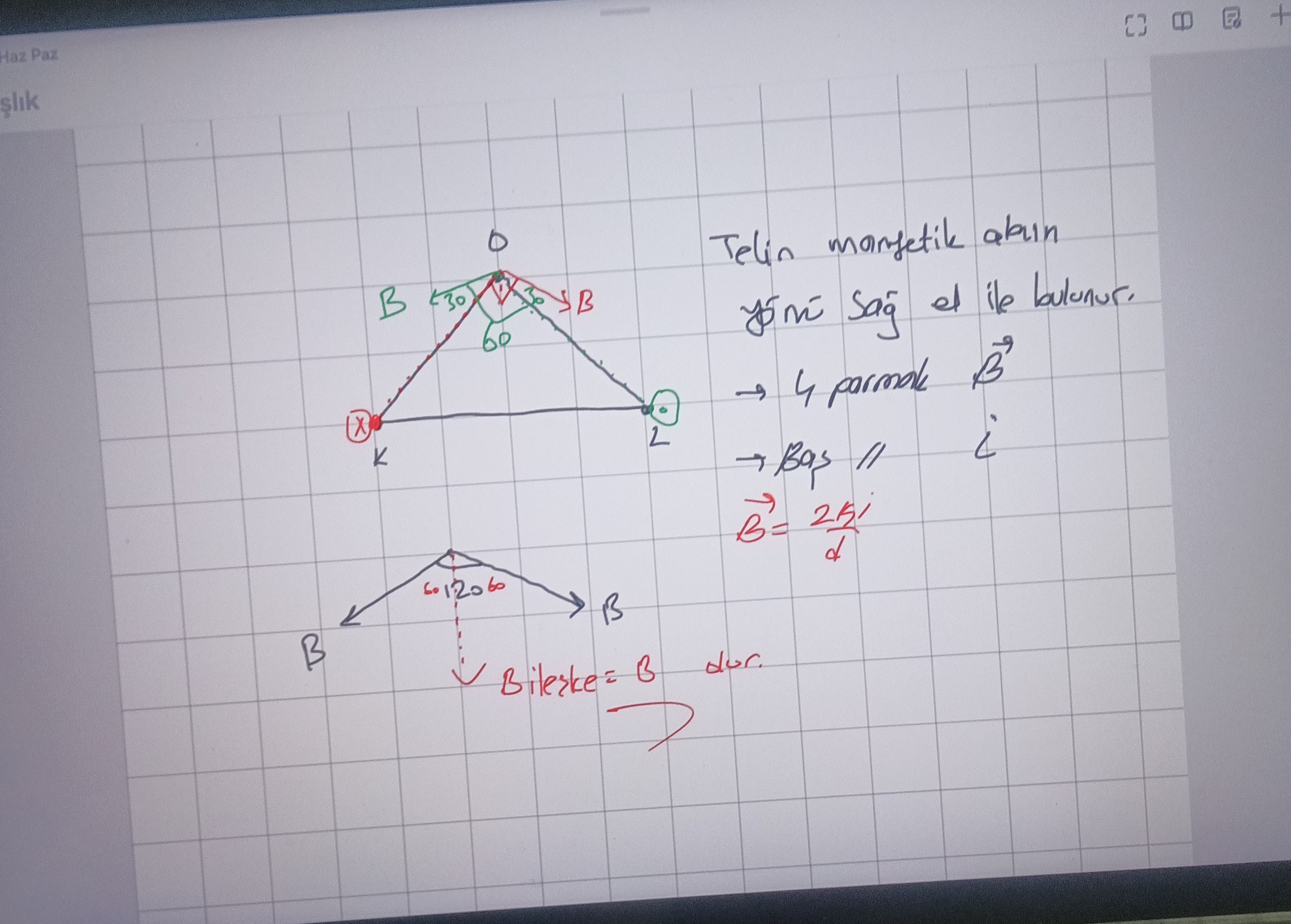

Bir kenarı d olan eşkenar üçgenin K ve L köşelerine yerleştirilmiş tellerden, gösterilen yönlerde ve eşit büyüklükte i akımları çözümü – sayfa 1

Çözümün yazılı anlatımı

Telin manyetik akın yönü Sağ el ile bulunur. → 4 parmak B⃗ → Baş // i⃗ B⃗ = 2μi / d ↓ Bileşke = B dur.
