Şekildeki alternatif akım devresi rezonans durumunda iken anahtar kapatılıyor. Buna göre, I. Lambanın parlaklığı artar. II

Question

Şekildeki alternatif akım devresi rezonans durumunda iken anahtar kapatılıyor. Buna göre, I. Lambanın parlaklığı artar. II. Lambanın parlaklığı azalır. III. Lambanın parlaklığı değişmez. ifadelerinden hangileri doğru olabilir?
A) Yalnız I
B) Yalnız II
C) I ve II
D) II ve III
E) I, II ve III

Accepted Answer

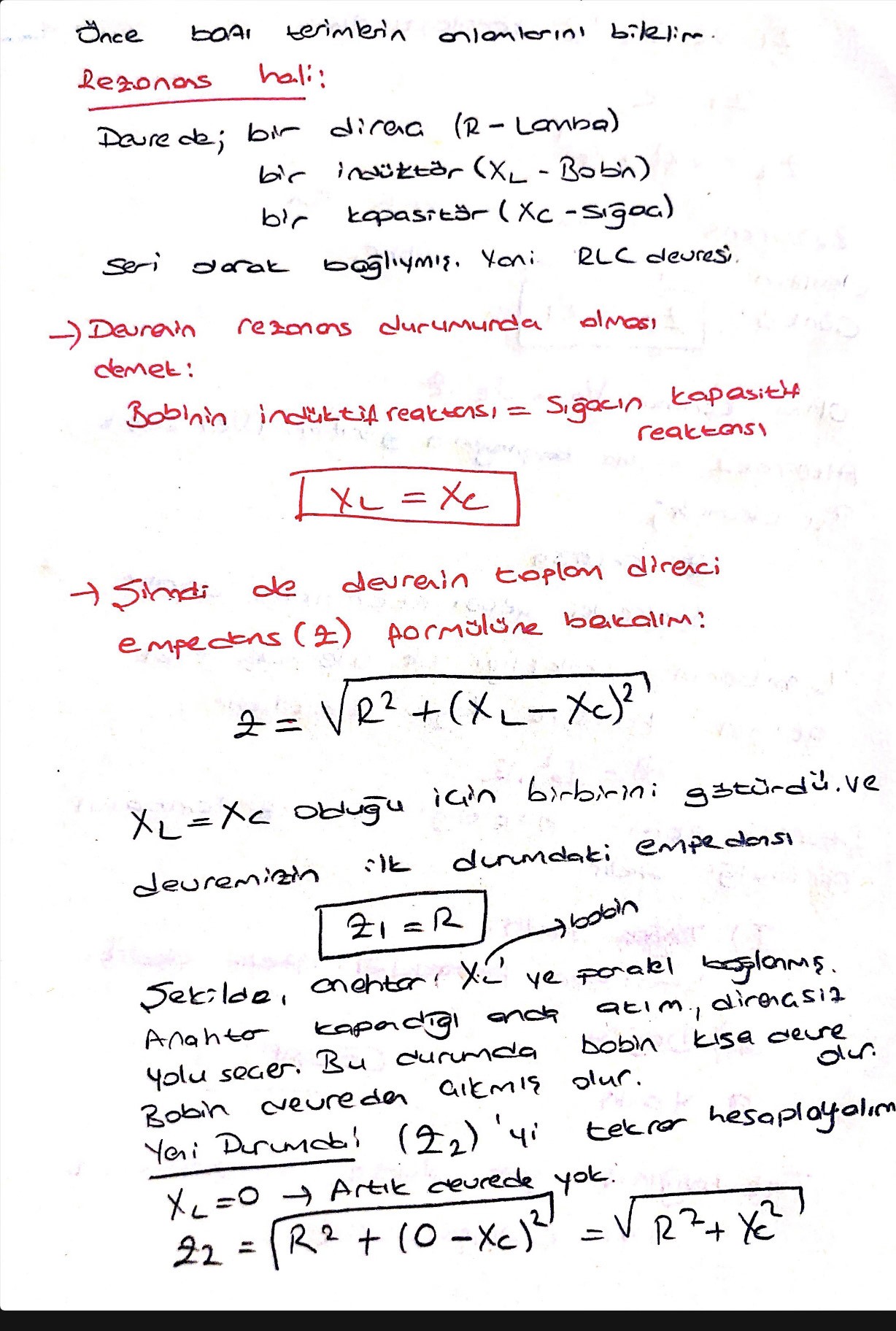

Doğru cevap: B. Önce bazı terimlerin anlamlarını bilelim. Rezonans hali: Devrede; bir direnç (R - Lamba) bir indüktör (X_L - Bobin) bir kapasitör (Xc - Sığac) Seri olarak bağlıymış. Yani RLC devresi. → Devrenin rezonans durumunda olması demek: Bobinin indüktif reaktansı = Sığacın kapasitif reaktansı | X_L = Xc | → Şimdi de devrenin toplam direnci empedans (Z) formülüne bakalım: Z = √R² + (X_L - Xc)² X_L = Xc olduğu için birbirini götürdü. ve devremizin ilk durumdaki empedansı | Z₁ = R | →bobin Şekilde, anahtarı Xc ve paralel bağlanmış. Anahtar kapandığı anda atım, dirençsiz yolu seçer. Bu durumda bobin kısa devre olur. Bobin devreden çıkmış olur. Yeni Durumda! (Z₂) 'yi tekrar hesaplayalım X_L = 0 → Artık devrede yok. Z₂ = √(R² + (0 - Xc)²) = √R² + Xc²
