Aşağıdaki sistem, gerilmesi T₁, T₂ ve T₃ olan ipler ve yük yardımıyla dengededir. Gerilmesi T₁ olan ip, iplerin kesişim noktası

Aşağıdaki sistem, gerilmesi T₁, T₂ ve T₃ olan ipler ve yük yardımıyla dengededir. Gerilmesi T₁ olan ip, iplerin kesişim noktası O'nun yeri değişmeyecek şekilde K yerine L noktasından bağlansaydı hangi ip gerilimeleri azalırdı?
A) Yalnız T₁
B) Yalnız T₂
C) Yalnız T₃
D) T₁ ve T₂
E) T₂ ve T₃

Aşağıdaki sistem, gerilmesi T₁, T₂ ve T₃ olan ipler ve yük yardımıyla dengededir. Gerilmesi T₁ olan ip, iplerin kesişim noktası
✓ Doğru cevap
B) Yalnız T₂

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

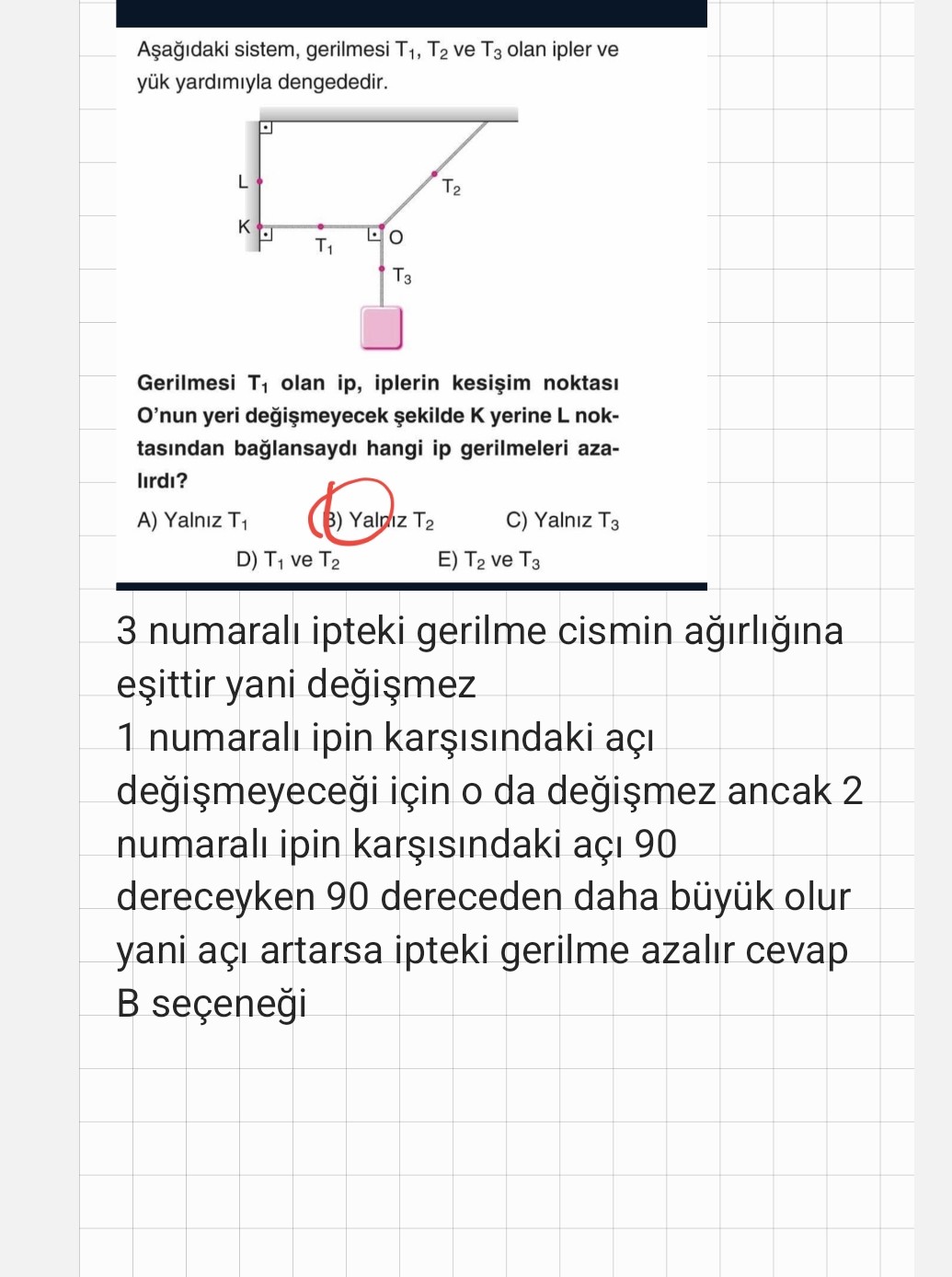

Aşağıdaki sistem, gerilmesi T₁, T₂ ve T₃ olan ipler ve yük yardımıyla dengededir. Gerilmesi T₁ olan ip, iplerin kesişim noktası çözümü – sayfa 1

Çözümün yazılı anlatımı

3 numaralı ipteki gerilme cismin ağırlığına eşittir yani değişmez 1 numaralı ipin karşısındaki açı değişmeyeceği için o da değişmez ancak 2 numaralı ipin karşısındaki açı 90 dereceyken 90 dereceden daha büyük olur yani açı artarsa ipteki gerilme azalır cevap B
