Aynı düzlemde bulunan vektörler ile Şekil-I ve Şekil-II'deki sistemler oluşturulmuştur. Şekil-I'deki kuvvetlerin bileşkesi R̅₁

Aynı düzlemde bulunan vektörler ile Şekil-I ve Şekil-II'deki sistemler oluşturulmuştur. Şekil-I'deki kuvvetlerin bileşkesi R̅₁, Şekil-II'deki kuvvetlerin bileşkesi R̅₂ olduğuna göre, bileşke kuvvetlerin büyüklükleri oranı |R̅₁|/|R̅₂| kaçtır? (sin53° = 0,8; sin37° = 0,6)
A) 1
B) 2
C) 3
D) 4
E) 6

Aynı düzlemde bulunan vektörler ile Şekil-I ve Şekil-II'deki sistemler oluşturulmuştur. Şekil-I'deki kuvvetlerin bileşkesi R̅₁
✓ Doğru cevap
C) 3

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü
Aynı düzlemde bulunan vektörler ile Şekil-I ve Şekil-II'deki sistemler oluşturulmuştur. Şekil-I'deki kuvvetlerin bileşkesi R̅₁ çözümü – sayfa 1

Çözümün yazılı anlatımı

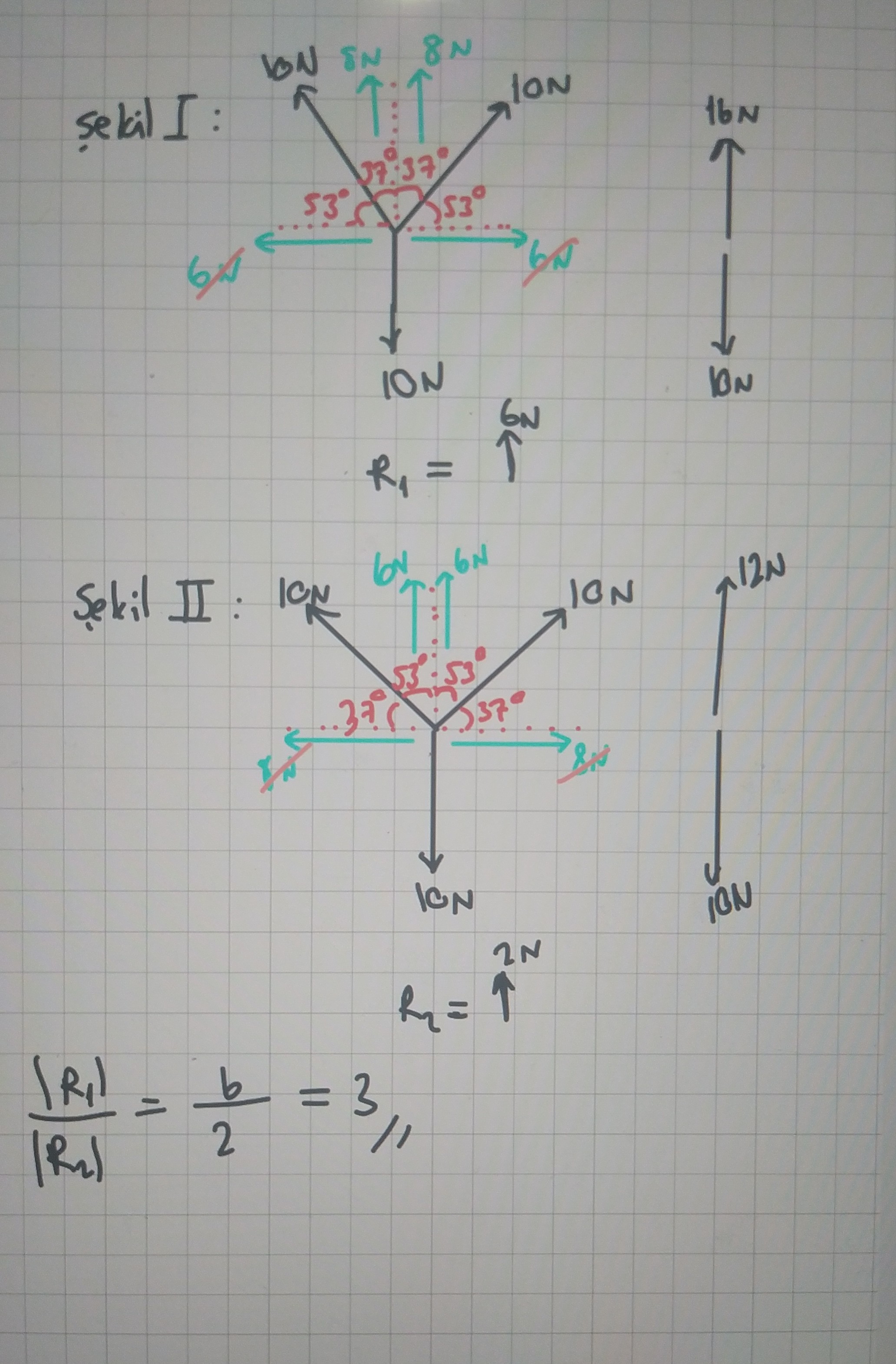

Şekil I: 6N, 8N değerleri ve 10N kuvveti, 53° açıları ile gösterilmiş kuvvet vektörleri 16N dikey kuvvet 10N dikey kuvvet R₁ = 6N yukarı yönlü Şekil II: 10N, 6N, 6N değerleri ve 12N kuvveti, 37° açıları ile gösterilmiş kuvvet vektörleri 12N dikey kuvvet 10N dikey kuvvet R₁ = 2N yukarı yönlü |R₁|/|R₂| = 6/2 = 3//
