Şekildeki koni biçimli K kabı ile silindir biçimli L kabı eşit ve sabit miktarda su akıtan musluklarla aynı anda sıvıyla dolmaya

Question

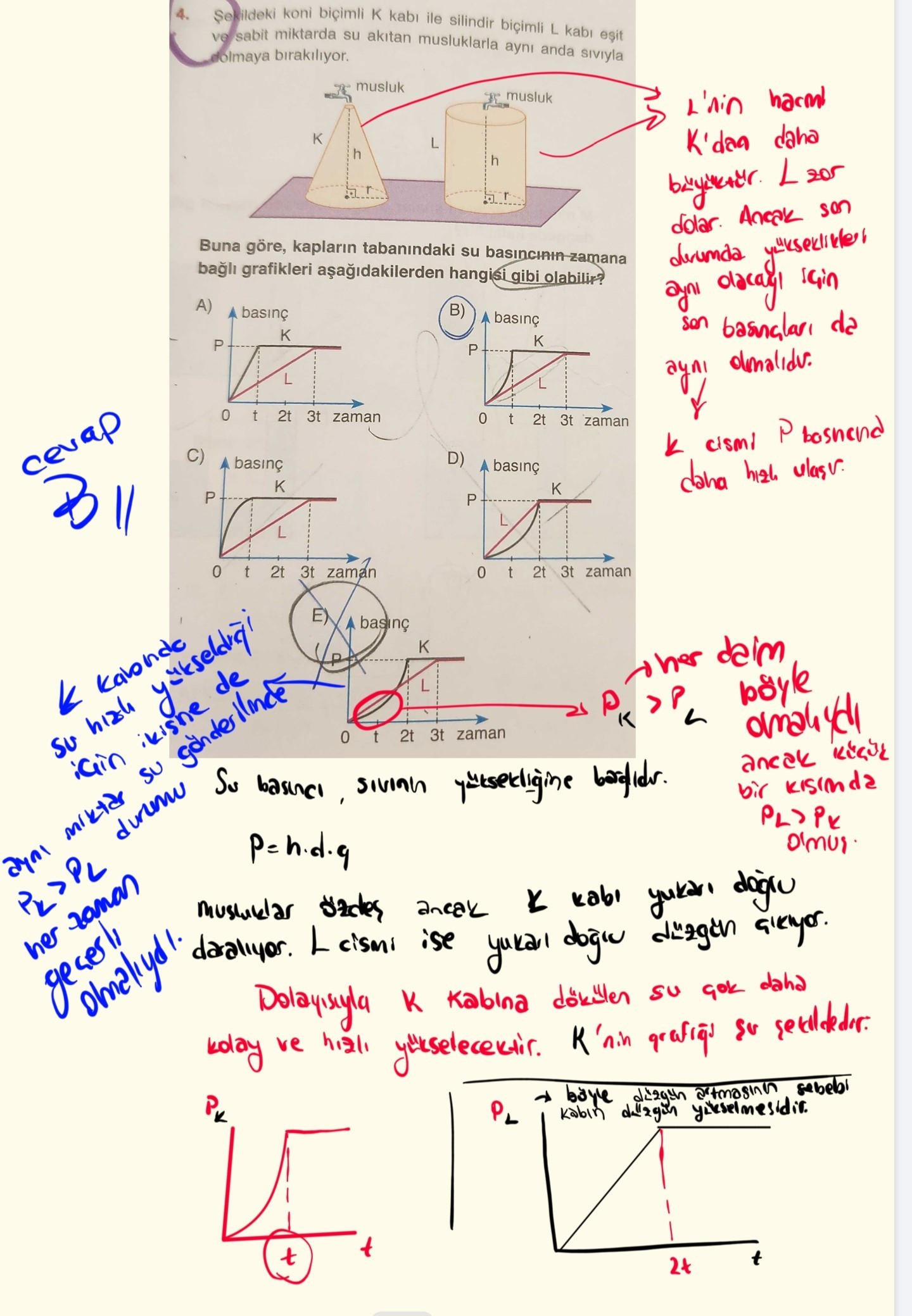

Şekildeki koni biçimli K kabı ile silindir biçimli L kabı eşit ve sabit miktarda su akıtan musluklarla aynı anda sıvıyla dolmaya bırakılıyor. Buna göre, kapların tabanındaki su basıncının zamana bağlı grafikleri aşağıdakilerden hangisi gibi olabilir?
A) basınç - zaman grafiği: K doğrusal artan, L doğrusal artan (K eğimi büyük)
B) basınç - zaman grafiği: K yukarı içbükey artan, L doğrusal artan
C) basınç - zaman grafiği: K doğrusal artan, L doğrusal artan (L eğimi büyük)
D) basınç - zaman grafiği: K aşağı dışbükey artan, L doğrusal artan
E) basınç - zaman grafiği: K ve L kesişen eğriler

Accepted Answer

Doğru cevap: B. L'nin hacmi K'dan daha büyüktür. L zor dolar. Ancak son durumda yükseklikleri aynı olacağı için son basınçları da aynı olmalıdır. k cismi P basıncına daha hızlı ulaşır. cevap B II k kabında su hızlı yükseldiği için ikisine de aynı miktar su gönderilince durumu her daim böyle olmalıydı ancak küçük bir kısımda P_L > P_K olmuş. aynı miktar P_L > P_K her zaman geçerli olmalıydı. Su basıncı, sıvının yüksekliğine bağlıdır. P = h.d.g musluklarından aynı ancak K kabı yukarı doğru daralıyor. L cismi ise yukarı doğru düzgün giriyor. Dolayısıyla K kabına dökülen su çok daha kolay ve hızlı yükselecektir. K'nın grafiği şu şekildedir. → böyle düzgün artmasının sebebi kabın düzgün yükselmesidir.

Şekildeki koni biçimli K kabı ile silindir biçimli L kabı eşit ve sabit miktarda su akıtan musluklarla aynı anda sıvıyla dolmaya

Öğretmenin Çözümü

Çözümün yazılı anlatımı
