Şekildeki koni biçimli K kabı ile silindir biçimli L kabı eşit ve sabit miktarda su akıtan musluklarla aynı anda sıvıyla dolmaya

Question

Şekildeki koni biçimli K kabı ile silindir biçimli L kabı eşit ve sabit miktarda su akıtan musluklarla aynı anda sıvıyla dolmaya bırakılıyor. Buna göre, kapların tabanındaki su basıncının zamana bağlı grafikleri aşağıdakilerden hangisi gibi olabilir?
A) basınç ekseni P ile başlayan, K doğrusal L eğrisel grafik (0 t 2t 3t zaman)
B) basınç ekseni P ile başlayan, K eğrisel L doğrusal grafik (0 t 2t 3t zaman)
C) basınç ekseni P ile başlayan, K ve L eğrileri grafik (0 t 2t 3t zaman)
D) basınç ekseni P ile başlayan, K ve L eğrileri grafik (0 t 2t 3t zaman)
E) basınç ekseni P ile başlayan, K ve L eğrileri grafik (0 t 2t 3t zaman)

Accepted Answer

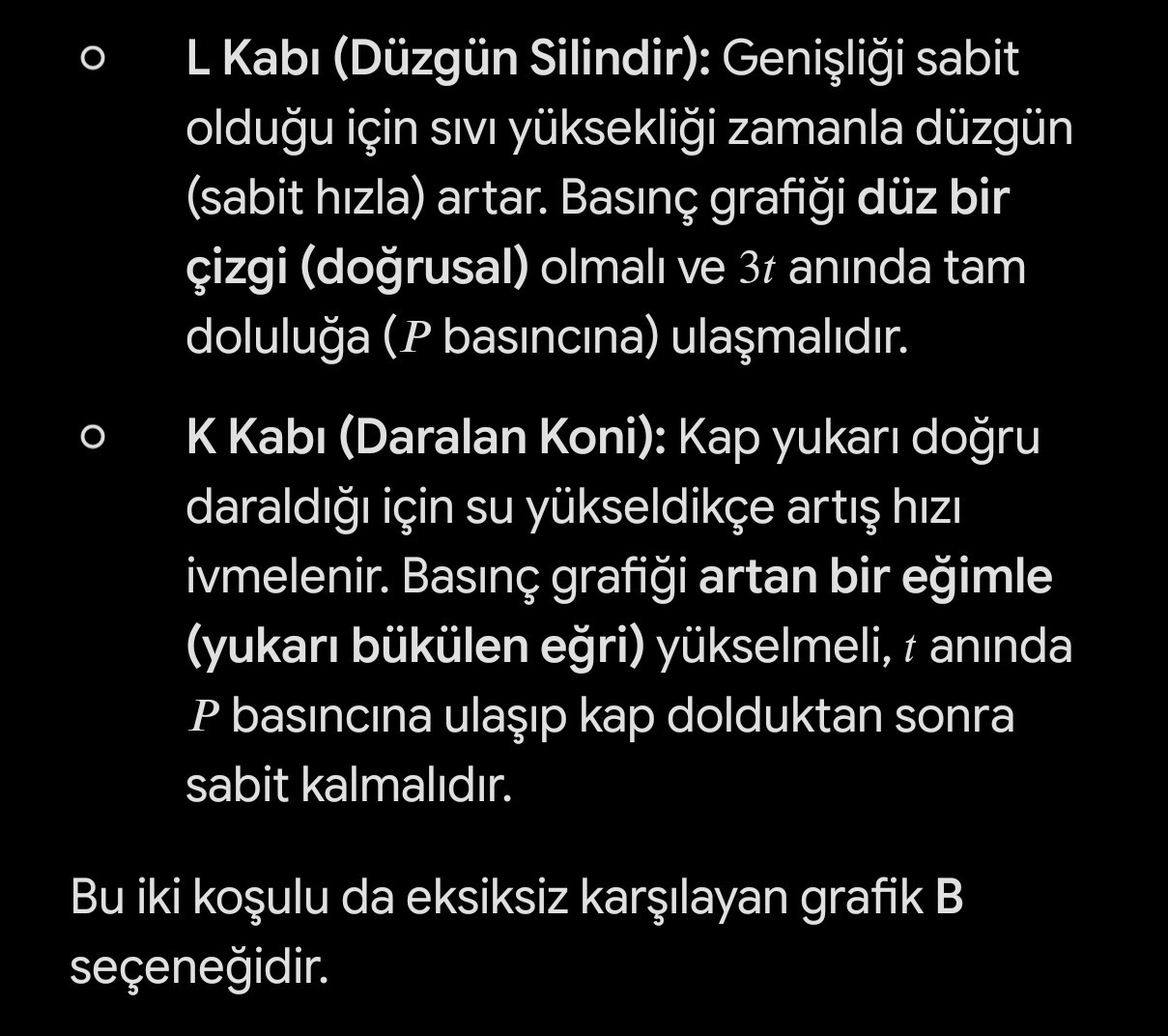

○ L Kabı (Düzgün Silindir): Genişliği sabit olduğu için sıvı yüksekliği zamanla düzgün (sabit hızla) artar. Basınç grafiği düz bir çizgi (doğrusal) olmalı ve 3t anında tam doluluğa (P basıncına) ulaşmalıdır. ○ K Kabı (Daralan Koni): Kap yukarı doğru daraldığı için su yükseldikçe artış hızı ivmelenir. Basınç grafiği artan bir eğimle (yukarı bükülen eğri) yükselmeli, t anında P basıncına ulaşıp kap dolduktan sonra sabit kalmalıdır. Bu iki koşulu da eksiksiz karşılayan grafik B seçeneğidir.

Şekildeki koni biçimli K kabı ile silindir biçimli L kabı eşit ve sabit miktarda su akıtan musluklarla aynı anda sıvıyla dolmaya

Öğretmenin Çözümü

Çözümün yazılı anlatımı
