Şekilde kesikli çizgilerle temsil edilen eş potansiyel yüzeyler; V, 2V, 3V, 4V ve 5V potansiyeline sahiptir. K noktasından L

Şekilde kesikli çizgilerle temsil edilen eş potansiyel yüzeyler; V, 2V, 3V, 4V ve 5V potansiyeline sahiptir. K noktasından L noktasına şekildeki yolu izleyerek götürülen +2q elektrik yüküne sahip noktasal cisim üzerinde yapılan iş W kadardır. Buna göre +q elektrik yüküne sahip başka bir noktasal cisim M noktasından N noktasına şekildeki yolu izleyerek taşındığında bu cisim üzerinde yapılan iş kaç W olur?
A) -0,5
B) -1
C) -1,5
D) -3
E) -5

✓ Doğru cevap

B) -1

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

Şekilde kesikli çizgilerle temsil edilen eş potansiyel yüzeyler; V, 2V, 3V, 4V ve 5V potansiyeline sahiptir. K noktasından L çözümü – sayfa 1

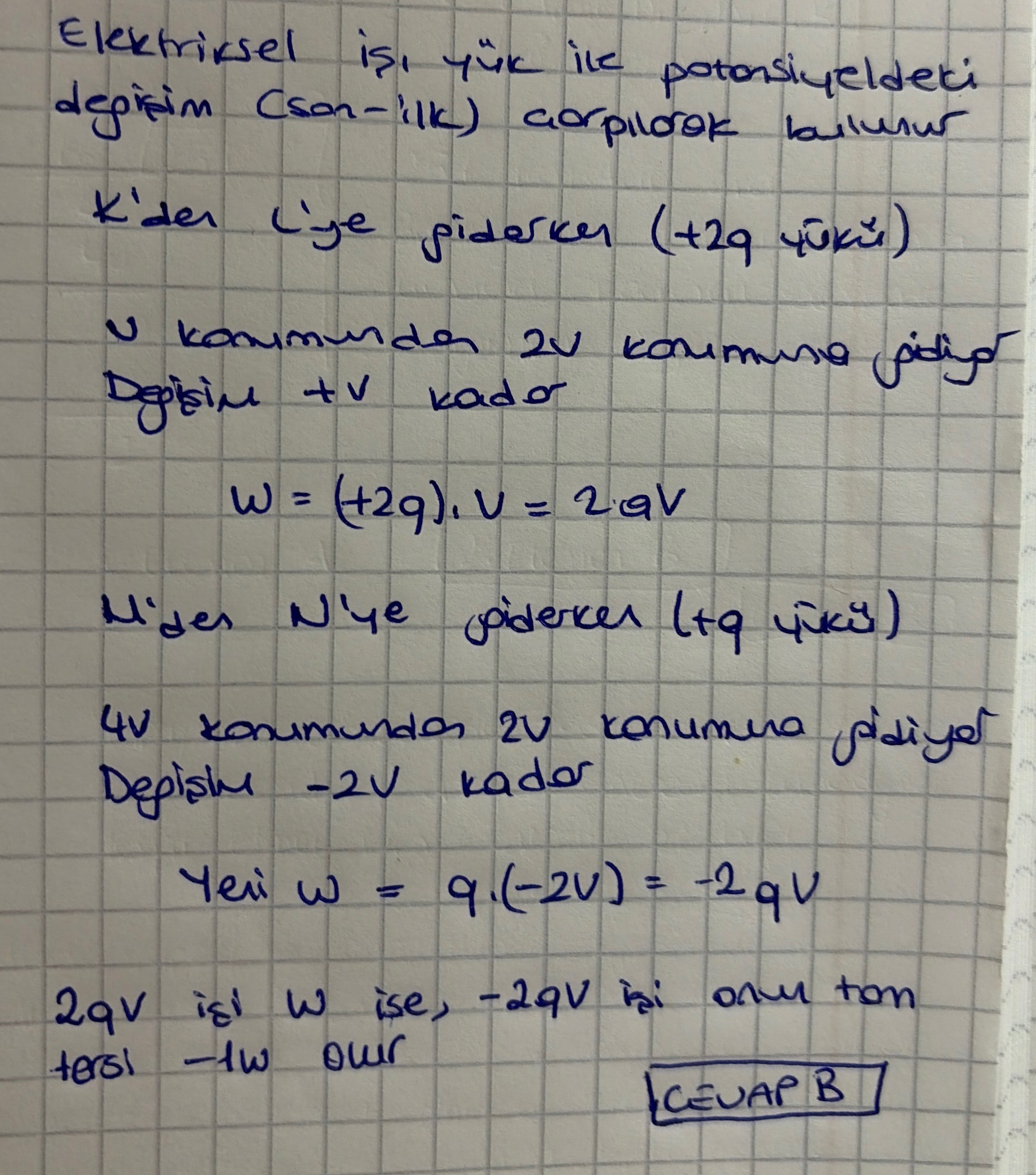

Çözümün yazılı anlatımı

Elektriksel işi yük ile potansiyeldeki değişim (son-ilk) çarpılarak bulunur K'den L'ye giderken (+2q yükü) V konumundan 2V konumuna gidiyor Değişim +V kadar w = (+2q). V = 2qV M'den N'ye giderken (+q yükü) 4V konumundan 2V konumuna gidiyor Değişim -2V kadar Yeni w = q.(-2V) = -2qV 2qV işi w ise, -2qV işi onun tam tersi -1w olur CEVAP B
