O noktasından perçinli kalınlığı her yerinde aynı olan iki kare levhadan oluşan cisim sıvı içerisinde şekildeki konumda dengede

Question

O noktasından perçinli kalınlığı her yerinde aynı olan iki kare levhadan oluşan cisim sıvı içerisinde şekildeki konumda dengede kalıyor. Levha sudan çıkarılıp bir iple asıldığında, aşağıdakilerden hangisi gibi düşey düzlemde kesinlikle dengede kalır? (Noktalar eşit aralıklıdır)
A) Tavan'dan iple K noktasına bağlı, levhalar çapraz (eğik) konumda, O noktasından bağlantılı
B) Tavan'dan iple bağlı, L noktasından asılı, iki levha düşey hizada üst alta konumda, O noktasından bağlantılı
C) Tavan'dan iple bağlı, M noktasından asılı, iki levha düşey hizada üst alta konumda, O noktasından bağlantılı
D) Tavan'dan iple bağlı, iki levha düşey hizada üst alta konumda, O ve N noktaları işaretli
E) Tavan'dan iple bağlı, P noktasından asılı, iki levha yatay düzlemde artı (+) şeklinde konumda

Accepted Answer

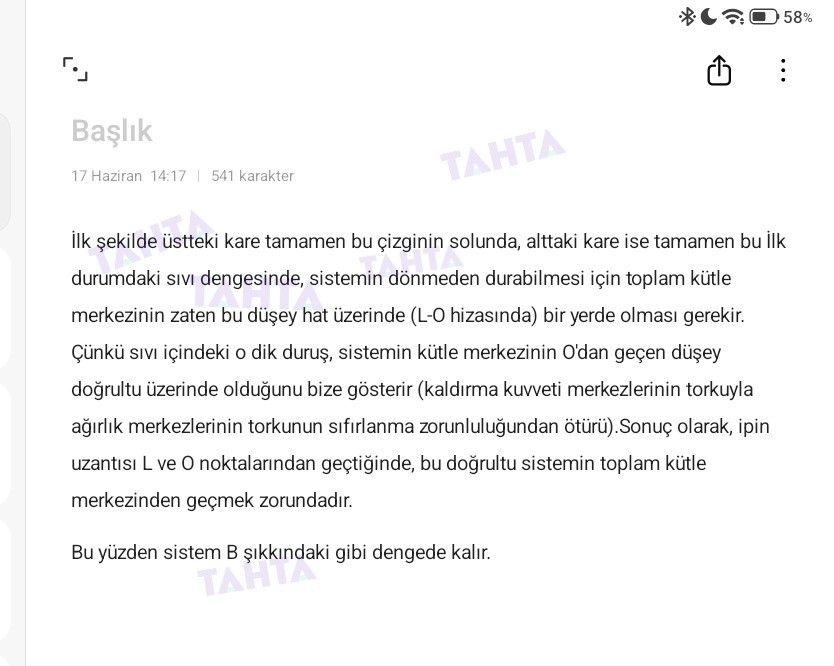

Doğru cevap: B. Başlık 17 Haziran 14:17 | 541 karakter İlk şekilde üstteki kare tamamen bu çizginin solunda, alttaki kare ise tamamen bu ilk durumdaki sıvı dengesinde, sistemin dönmeden durabilmesi için toplam kütle merkezinin zaten bu düşey hat üzerinde (L-O hizasında) bir yerde olması gerekir. Çünkü sıvı içindeki o dik duruş, sistemin kütle merkezinin O'dan geçen düşey doğrultu üzerinde olduğunu bize gösterir (kaldırma kuvveti merkezlerinin torkuyla ağırlık merkezlerinin torkunun sıfırlanma zorunluluğundan ötürü).Sonuç olarak, ipin uzantısı L ve O noktalarından geçtiğinde, bu doğrultu sistemin toplam kütle merkezinden geçmek zorundadır. Bu yüzden sistem B şıkkındaki gibi dengede kalır.

O noktasından perçinli kalınlığı her yerinde aynı olan iki kare levhadan oluşan cisim sıvı içerisinde şekildeki konumda dengede

Öğretmenin Çözümü

Çözümün yazılı anlatımı
