Şekildeki eşkenar üçgende K cisminin O noktasında oluşturduğu elektrik alan E dir.

Şekildeki eşkenar üçgende K cisminin O noktasında oluşturduğu elektrik alan E dir. Buna göre Bileşke elektrik alan kaç E'dir?

Şekildeki eşkenar üçgende K cisminin O noktasında oluşturduğu elektrik alan E dir.

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü
Şekildeki eşkenar üçgende K cisminin O noktasında oluşturduğu elektrik alan E dir. çözümü – sayfa 1

Çözümün yazılı anlatımı

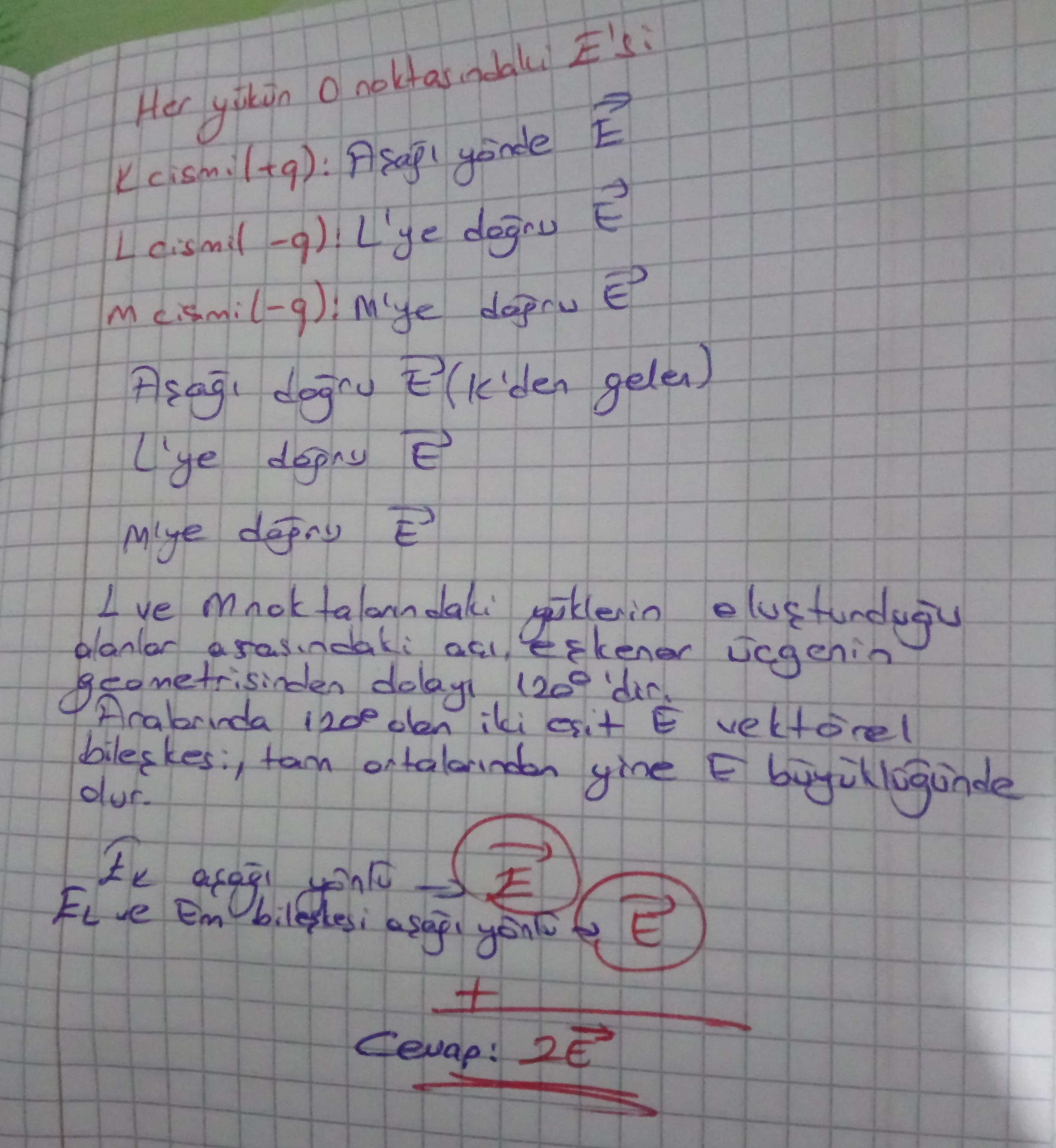

Her yükün O noktasındaki E'si: K cismi(+q): Aşağı yönde E→ L cismi(-q): L'ye doğru E→ M cismi(-q): M'ye doğru E→ Aşağı doğru E (K'den gelen) L'ye doğru E M'ye doğru E L ve M noktalarındaki yüklerin oluşturduğu alanlar arasındaki açı, eşkenar üçgenin geometrisinden dolayı 120°'dir. Aralarında 120°'den iki eşit E vektörel bileşkesi, tam ortalarından yine E büyüklüğünde olur. Ek aşağı yönlü → E EL ve Em bileşkesi aşağı yönlü → E + Cevap: 2E→
