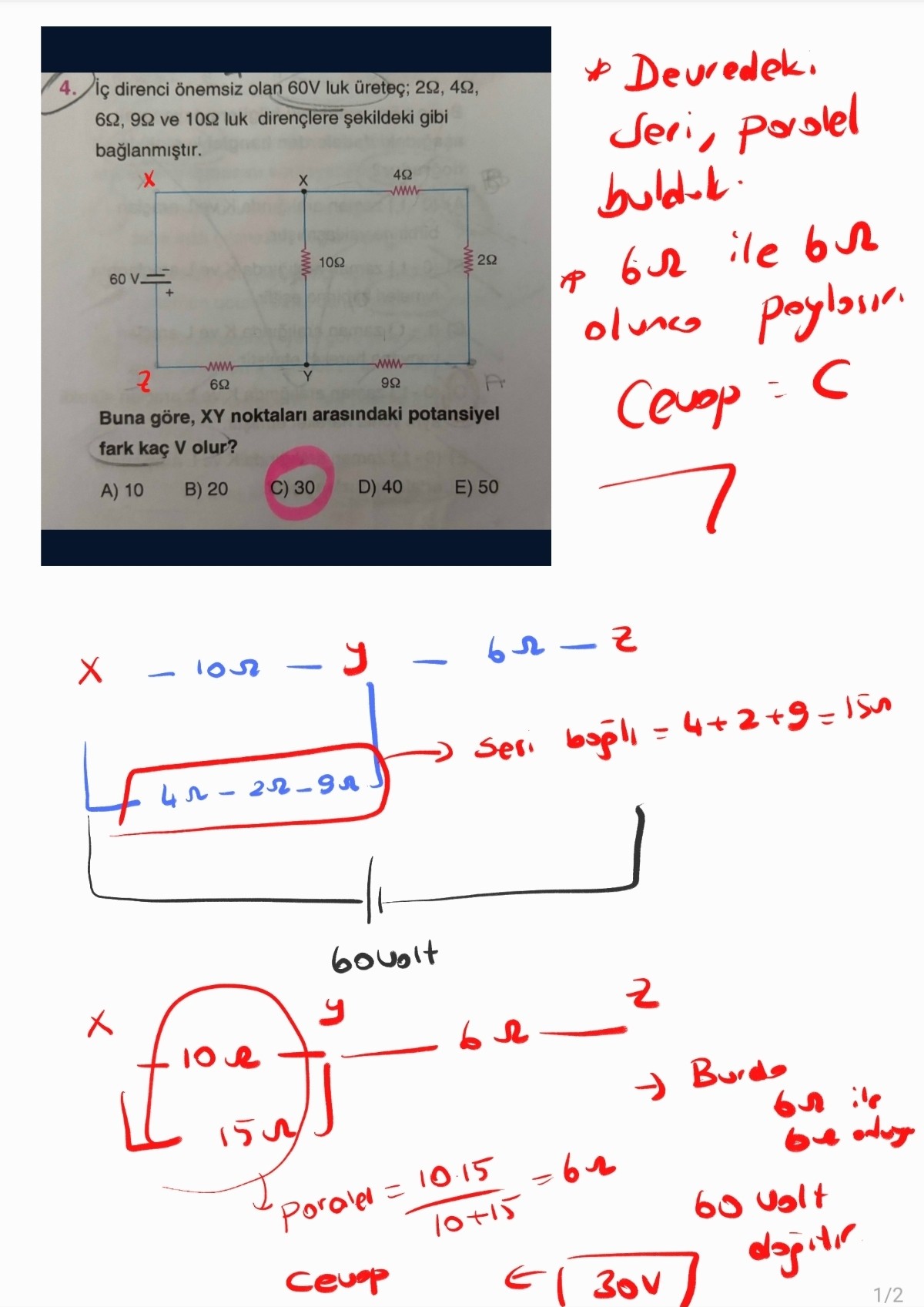

İç direnci önemsiz olan 60V luk üreteç; 2Ω, 4Ω, 6Ω, 9Ω ve 10Ω luk dirençlere şekildeki gibi bağlanmıştır. Buna göre, XY

İç direnci önemsiz olan 60V luk üreteç; 2Ω, 4Ω, 6Ω, 9Ω ve 10Ω luk dirençlere şekildeki gibi bağlanmıştır. Buna göre, XY noktaları arasındaki potansiyel fark kaç V olur?
A) 10
B) 20
C) 30
D) 40
E) 50

İç direnci önemsiz olan 60V luk üreteç; 2Ω, 4Ω, 6Ω, 9Ω ve 10Ω luk dirençlere şekildeki gibi bağlanmıştır. Buna göre, XY
✓ Doğru cevap
C) 30

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü
İç direnci önemsiz olan 60V luk üreteç; 2Ω, 4Ω, 6Ω, 9Ω ve 10Ω luk dirençlere şekildeki gibi bağlanmıştır. Buna göre, XY çözümü – sayfa 1

Çözümün yazılı anlatımı

* Deuredeki seri, paralel bulduk. * 6Ω ile 6Ω olunca paylaşır. Cevap = C X — 10Ω — Y — 6Ω — Z Seri bağlı = 4+2+9 = 15Ω 4Ω — 2Ω — 9Ω 60Volt X Y Z 10Ω — 6Ω — 15Ω → Burda 6Ω ile 6Ω olur 60 volt dağıtır paralel = 10·15 / 10+15 = 6Ω cevap ← 30V
