İç direnci önemsenmeyen özdeş üreteçlerle kurulan şekildeki elektrik devresinde R direncinden geçen akımın büyüklüğü yalnız K

İç direnci önemsenmeyen özdeş üreteçlerle kurulan şekildeki elektrik devresinde R direncinden geçen akımın büyüklüğü yalnız K anahtarı kapatılınca i_K, yalnız L anahtarı kapatılınca i_L, yalnız M anahtarı kapatılınca i_M olmaktadır. Buna göre; i_K, i_L, i_M arasındaki ilişki aşağıdakilerin hangisinde doğru olarak verilmiştir?
A) i_K > i_L > i_M
B) i_K > i_M > i_L
C) i_K = i_M > i_L
D) i_M = i_L > i_K
E) i_K = i_L > i_M

İç direnci önemsenmeyen özdeş üreteçlerle kurulan şekildeki elektrik devresinde R direncinden geçen akımın büyüklüğü yalnız K
✓ Doğru cevap
E) i_K = i_L > i_M

Öğretmenin Çözümü

Fizik Öğretmeni · Tahta öğretmen çözümü

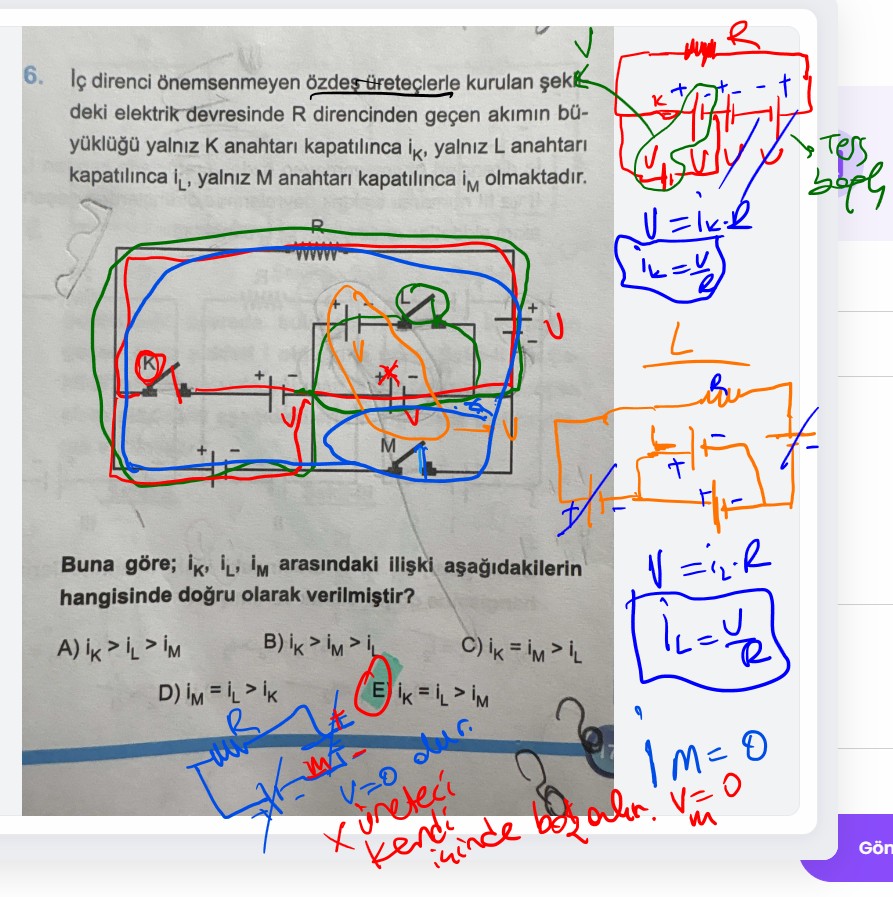

İç direnci önemsenmeyen özdeş üreteçlerle kurulan şekildeki elektrik devresinde R direncinden geçen akımın büyüklüğü yalnız K çözümü – sayfa 1

Çözümün yazılı anlatımı

6. İç direnci önemsenmeyen özdeş üreteçlerle kurulan şekildeki elektrik devresinde R direncinden geçen akımın büyüklüğü yalnız K anahtarı kapatılınca i_K, yalnız L anahtarı kapatılınca i_L, yalnız M anahtarı kapatılınca i_M olmaktadır. Buna göre; i_K, i_L, i_M arasındaki ilişki aşağıdakilerin hangisinde doğru olarak verilmiştir?
A) i_K > i_L > i_M
B) i_K > i_M > i_L
C) i_K = i_M > i_L
D) i_M = i_L > i_K
E) i_K = i_L > i_M --- (El yazısı notlar:) Tess bağlı U = i_K · R i_K = U/R L V = i_L · R i_L = U/R i M = 0 X üreteci kendi içinde boşalır. V = 0 [çeşitli işaretler ve çizimler]
