Küresel Aynalar: Çukur – Tümsek Ayna Özellikleri, Özel Işınlar ve Görüntü Oluşumu

Oca 16, 2026 YKS YKS Fizik

Küresel Ayna Nedir? Temel Kavramlar

Küresel aynalar, küre yüzeyinin bir bölümünden oluşan ve ışığı yansıtan optik sistemlerdir. Günlük hayatta makyaj aynalarından araç dikiz aynalarına, teleskoplardan güvenlik aynalarına kadar birçok alanda kullanılırlar.

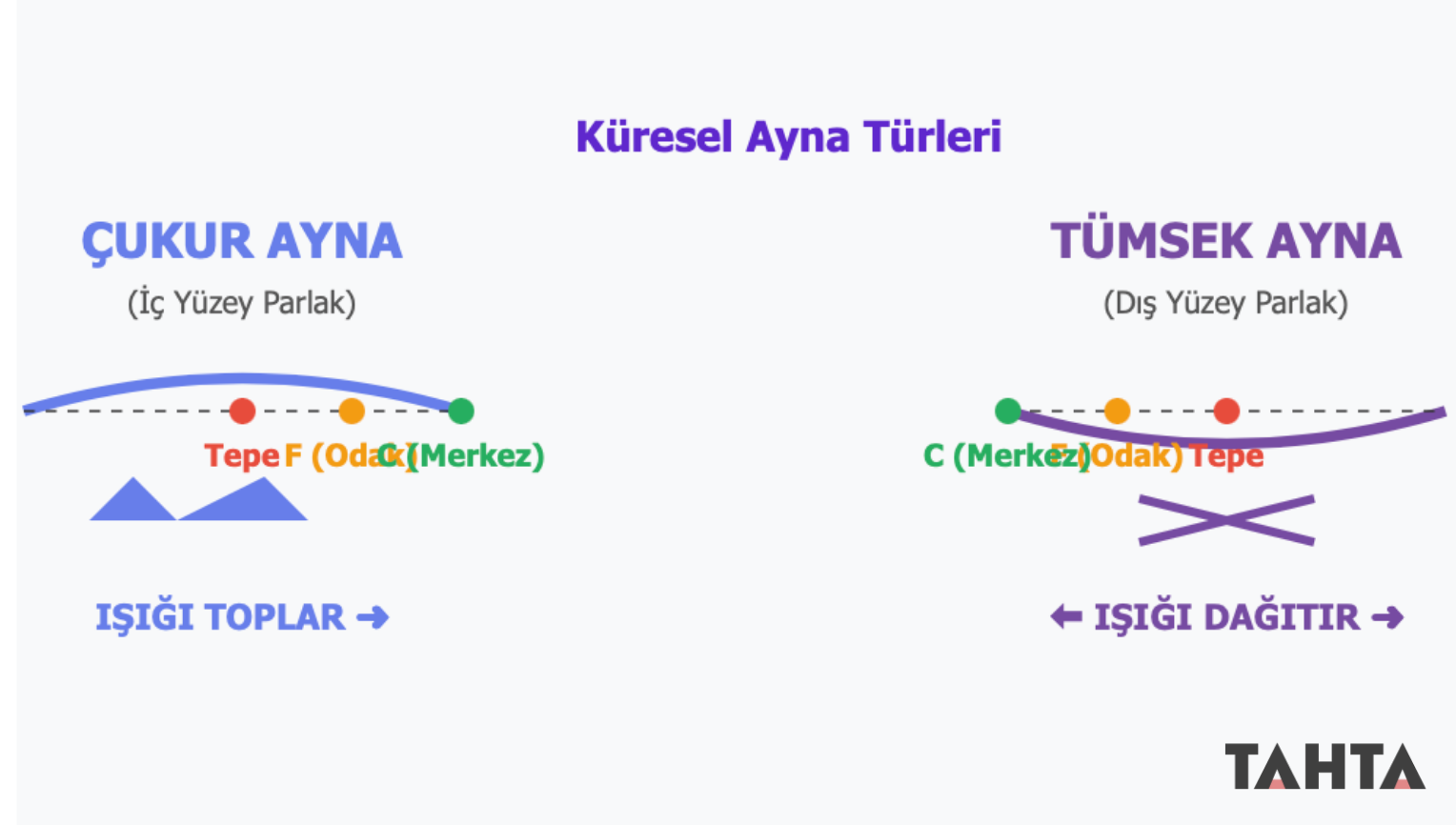

Küresel aynalar iki temel gruba ayrılır:

Çukur (konkav) aynalar: İç yüzeyi parlak olan aynalar
Tümsek (konveks) aynalar: Dış yüzeyi parlak olan aynalar

Küresel Aynalarda Temel Kavramlar

Asal Eksen: Aynanın tepe noktasından merkez noktasına doğru çizilen doğrudur. Tüm ışınlar ve ölçümler bu eksen üzerinden tanımlanır.

Merkez Noktası (C): Aynanın ait olduğu kürenin merkez noktasıdır. Eğrilik merkezi olarak da adlandırılır.

Odak Noktası (F): Asal eksene paralel gelen ışınların yansıdıktan sonra geçtiği veya geliyormuş gibi göründüğü noktadır.

Tepe Noktası: Aynanın geometrik merkezidir ve genellikle referans noktası olarak kullanılır.

Odak Uzaklığı (f): Tepe noktası ile odak noktası arasındaki mesafedir.

Formül:

f = R/2

Burada R, eğrilik yarıçapıdır (tepe noktası ile merkez noktası arası mesafe).

Küresel Aynalarda Görüntü Oluşumu

Küresel aynalarda görüntü oluşumu, ışığın yansıma yasalarına göre gerçekleşir. Cisimden gelen ışınlar aynadan yansıdıktan sonra bir noktada kesişir veya kesişiyormuş gibi görünür.

Görüntü Türleri

Gerçek Görüntü: Işınlar gerçekten kesişiyorsa oluşur. Perdeye yansıtılabilir, düz konumda görünür (baş aşağı değil anlamında terslik yok demek değildir - çoğunlukla ters görünür).

Sanal Görüntü: Işınlar kesişmez, uzantıları kesişiyormuş gibi görünür. Perdeye yansıtılamaz, daima düz konumdadır.

Büyüme / Küçülme

Görüntünün cisimden büyük, küçük veya eşit boyutta olması cismin konumuna bağlıdır. Bu durum büyütme faktörü ile belirlenir.

Çukur Ayna Nedir? Özellikleri

Çukur ayna, iç yüzeyi parlak olan küresel aynadır. Işığı toplama özelliği vardır, bu nedenle makyaj aynaları, teleskoplar ve güneş kolektörlerinde kullanılır.

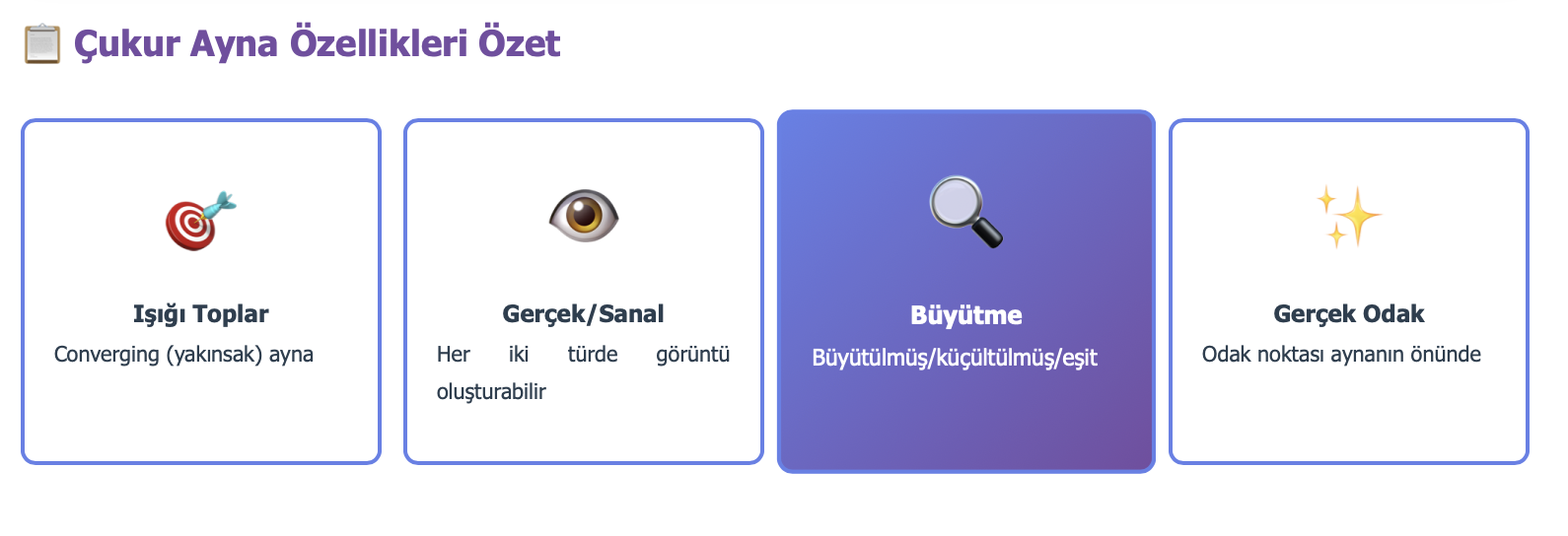

Çukur Ayna Özellikleri

Işığı toplayan (converging) bir aynadır
Gerçek ve sanal görüntü oluşturabilir
Büyütme veya küçültme yapabilir
Odak noktası aynanın önündedir (gerçek odak)
Asal eksene paralel gelen ışınlar odak noktasından geçer
Geniş görüş alanı sağlar

Çukur Aynada Kullanım Alanları

Araç farları: Işığı paralel hale getirerek uzağı aydınlatır
Sahne spotları: Işık kaynağını yoğunlaştırır
Makyaj aynaları: Yüzü büyütülmüş gösterir
Teleskoplar: Uzak cisimlerin görüntüsünü büyütür
Güneş kolektörleri: Güneş ışınlarını bir noktada toplar
Dişçi aynaları: Ağız içini büyütülmüş gösterir

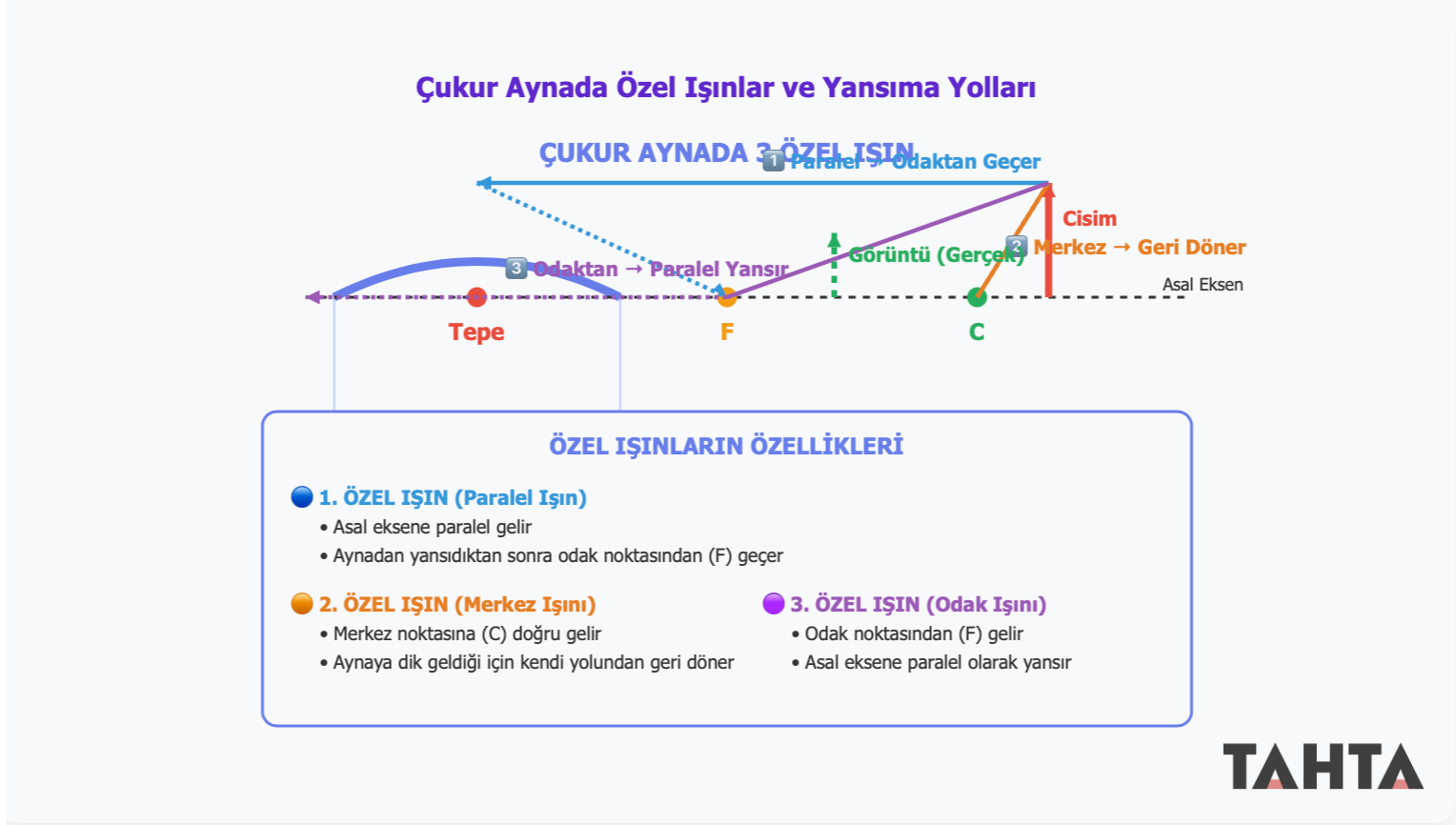

Çukur Aynada Özel Işınlar

Çukur aynada görüntü çizimi yaparken üç temel özel ışın kullanılır. Bu ışınların yansıma yolları bellidir ve görüntünün konumunu bulmamıza yardımcı olur.

1. Asal Eksene Paralel Işın

Gelişi: Asal eksene paralel gelir
Yansıması: Odak noktasından (F) geçer

Bu ışın, çukur aynanın ışığı toplama özelliğini gösterir.

2. Merkez Noktasından (C) Gelen Işın

Gelişi: Merkez noktasından gelir
Yansıması: Aynı yoldan geri döner

Bu ışın aynanın merkezine dik geldiği için kendi üzerinden yansır.

3. Odak Noktasından (F) Gelen Işın

Gelişi: Odak noktasından gelir
Yansıması: Asal eksene paralel yansır

Bu ışın, birinci özel ışının tersidir.

4. Tepe Noktasına Gelen Işın (Opsiyonel)

Gelişi: Tepe noktasına gelir
Yansıması: Simetrik şekilde yansır (geliş açısı = yansıma açısı)

Çizim Yaparken Dikkat Edilecek Kurallar

Her madde için 1 cümle + 1 çizim açıklaması olmalı
En az iki özel ışın kullanarak görüntü çizilir
Işınların kesişme noktası görüntünün yerini belirler
Gerçek ışınlar düz çizgi, sanal ışınlar kesikli çizgi ile gösterilir
Ölçekli çizim yapılmalı (F ve C noktaları doğru işaretlenmeli)

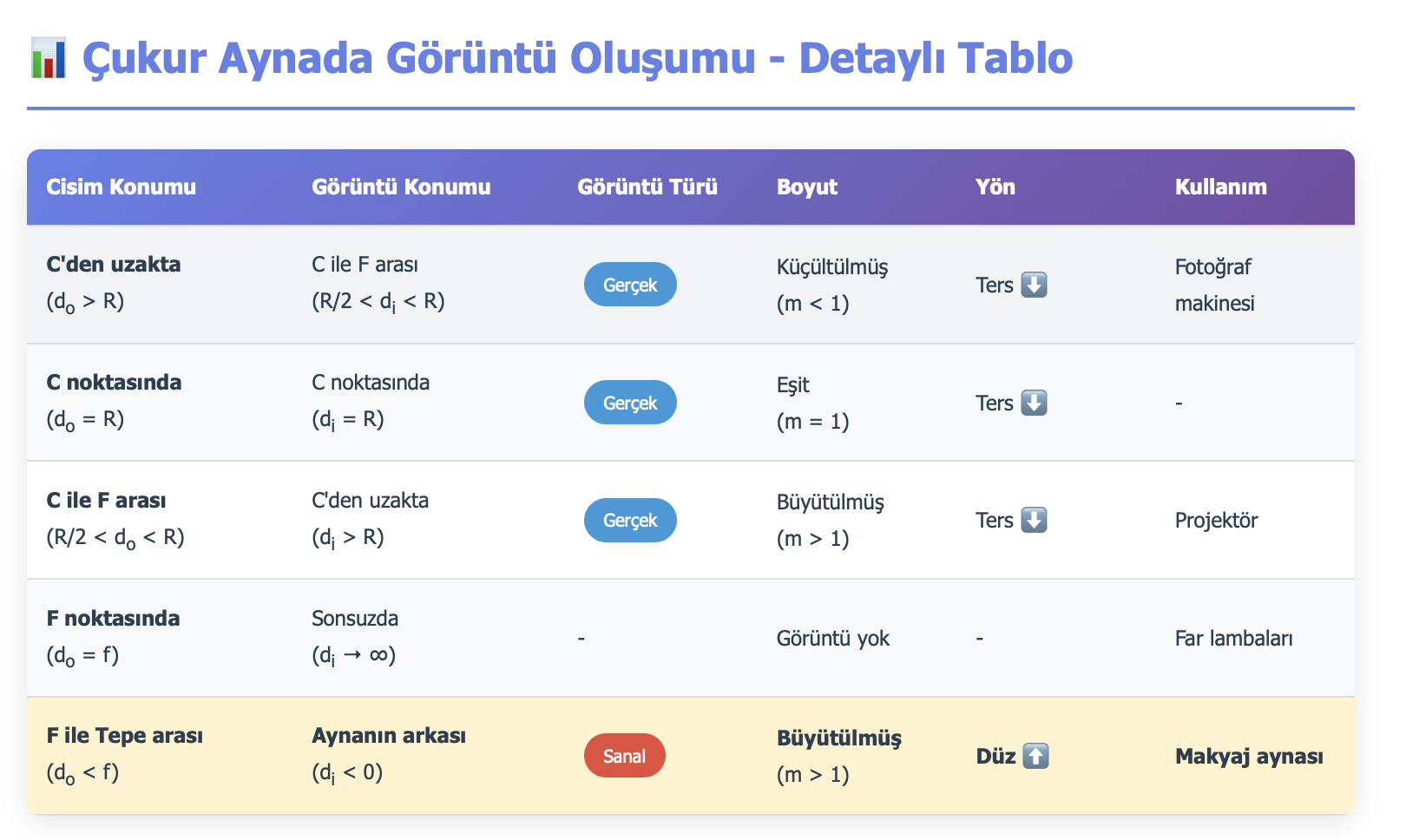

Çukur Aynada Görüntü Oluşumu

Çukur aynada görüntünün özellikleri (gerçek/sanal, büyük/küçük, düz/ters) tamamen cismin konumuna bağlıdır. Beş farklı durum vardır:

1. Cisim Merkezden (C) Uzakta

Cisim Konumu: C'den daha uzakta
Görüntü Konumu: C ile F arasında
Görüntü Özellikleri:

Gerçek görüntü (ışınlar gerçekten kesişir)
Ters görüntü (baş aşağı)
Küçültülmüş görüntü (cisimden küçük)

Kullanım Örneği: Fotoğraf makinesi objektifleri

2. Cisim Merkez Noktasında (C)

Cisim Konumu: Tam C noktasında
Görüntü Konumu: Yine C noktasında
Görüntü Özellikleri:

Gerçek görüntü
Ters görüntü
Eşit boyutlu görüntü (cisimle aynı boyutta)

Özel Durum: Görüntü ile cisim aynı yerdedir

3. Cisim C ile F Arasında

Cisim Konumu: Merkez ile odak arasında
Görüntü Konumu: C'den daha uzakta
Görüntü Özellikleri:

Gerçek görüntü
Ters görüntü
Büyütülmüş görüntü (cisimden büyük)

Kullanım Örneği: Slayt projektörleri

4. Cisim Odak Noktasında (F)

Cisim Konumu: Tam F noktasında
Görüntü Konumu: Sonsuzda (görüntü oluşmaz)
Görüntü Özellikleri:

Işınlar paralel gider
Görüntü oluşmaz
Pratik kullanımı yoktur

Özel Durum: Işınlar hiç kesişmez, sonsuzda buluşurlar

5. Cisim Odak ile Tepe Noktası Arasında

Cisim Konumu: F ile tepe noktası arasında
Görüntü Konumu: Aynanın arkasında
Görüntü Özellikleri:

Sanal görüntü (ışınların uzantıları kesişir)
Düz görüntü (baş yukarı)
Büyütülmüş görüntü

Kullanım Örneği: Makyaj ve tıraş aynaları

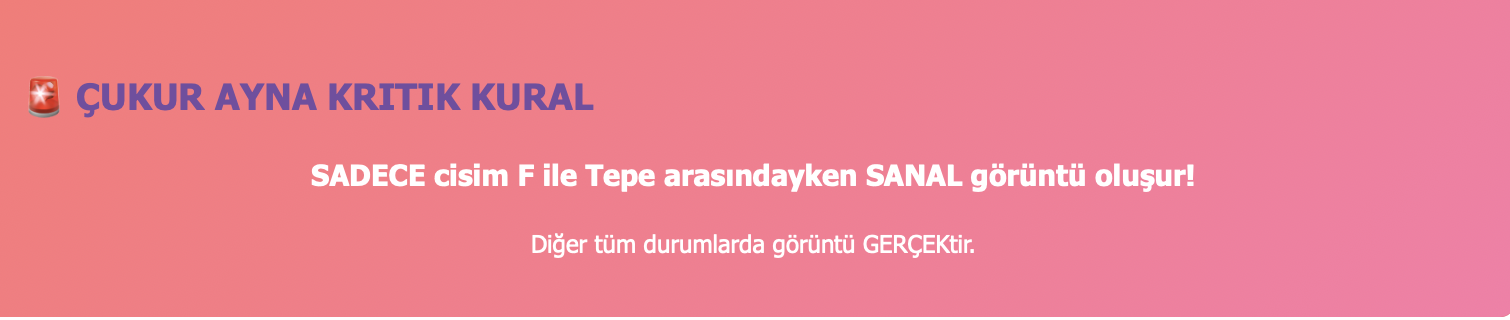

Önemli Not: Bu tek durum için çukur ayna sanal görüntü oluşturur. Diğer tüm durumlarda gerçek görüntü oluşur.

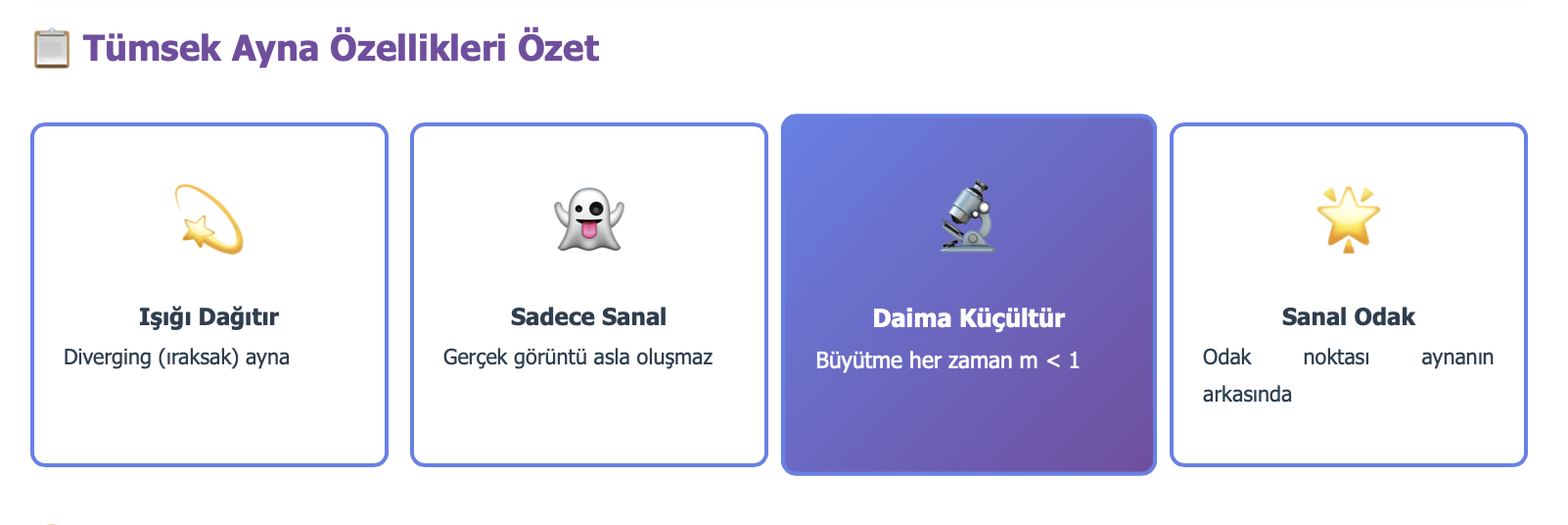

Tümsek Ayna Nedir? Özellikleri

Tümsek ayna, dış yüzeyi parlak olan küresel aynadır. Işığı dağıtma özelliği vardır ve daima sanal, küçültülmüş, düz görüntü oluşturur.

Tümsek Ayna Özellikleri

Işığı dağıtan (diverging) bir aynadır
Daima sanal görüntü oluşturur
Daima küçültülmüş görüntü verir
Daima düz (baş yukarı) görüntü oluşturur
Odak noktası aynanın arkasındadır (sanal odak)
Geniş görüş açısı sağlar

Tümsek Aynada Kullanım Alanları

Araç dikiz aynaları: Geniş görüş açısı sağlar
Süpermarket güvenlik aynaları: Mağazanın tamamını gösterir
Yol güvenlik aynaları: Virajlarda karşıdan geleni gösterir
Dişçi aynaları: Ağız içini görmek için
Projektörler: Işığı geniş alana yaymak için

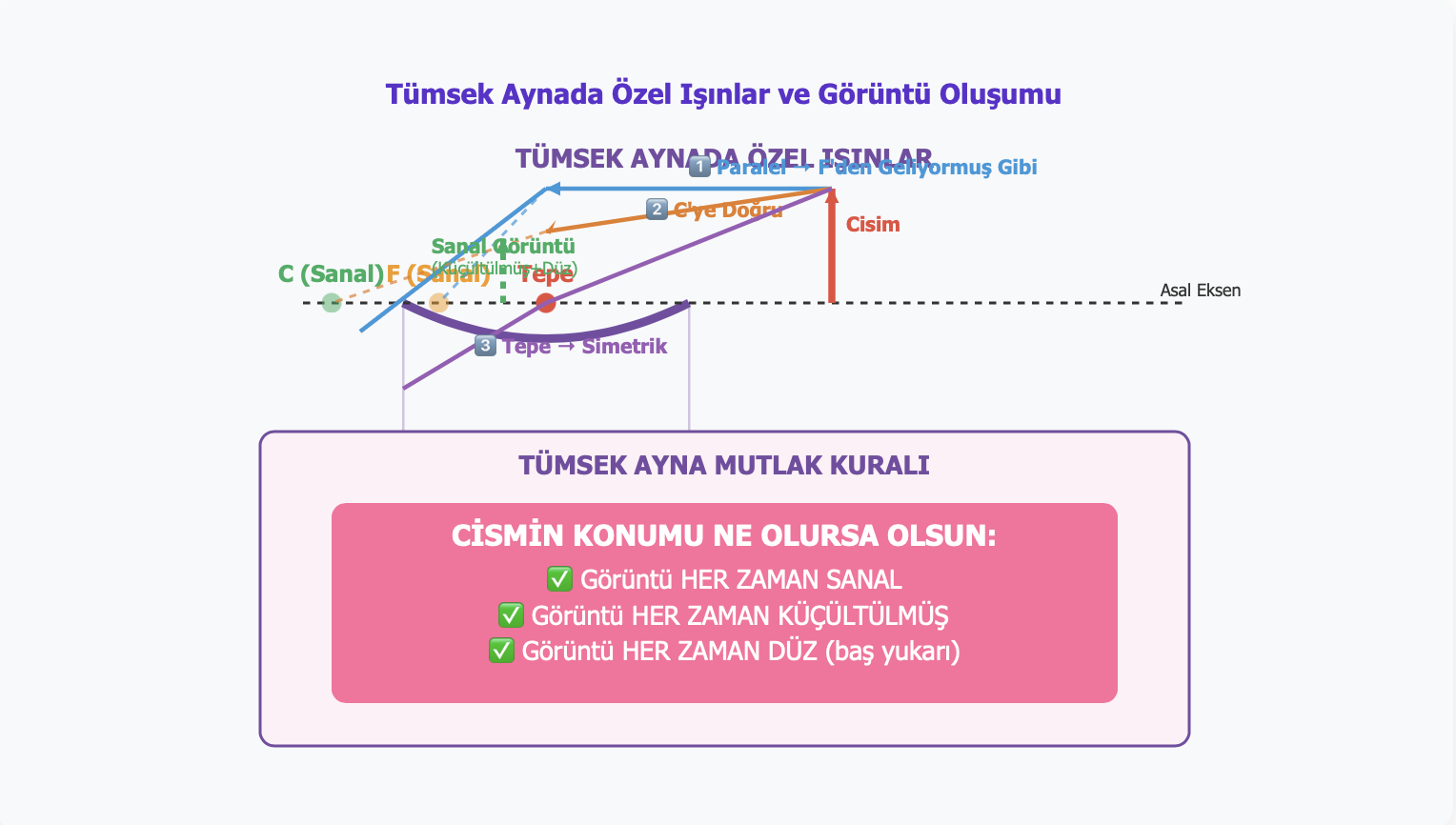

Tümsek Aynada Özel Işınlar

Tümsek aynada da üç temel özel ışın kullanılır, ancak yansıma yönleri çukur aynadan farklıdır.

1. Asal Eksene Paralel Işın

Gelişi: Asal eksene paralel gelir
Yansıması: Odak noktasından (F) geliyormuş gibi yansır (uzantısı F'den geçer)

Işın gerçekte F'den geçmez, sadece uzantısı geçer.

2. Merkeze Doğru Giden Işın

Gelişi: Merkez noktasına (C) doğru gider
Yansıması: Aynı yoldan geri döner

Bu ışın aynanın eğrilik merkezine doğru olduğu için kendisi üzerinden yansır.

3. Tepe Noktasına Gelen Işın

Gelişi: Tepe noktasına gelir
Yansıması: Simetrik şekilde yansır

Yansıma yasasına göre geliş açısı ile yansıma açısı eşittir.

Tümsek Aynada Görüntü Çizimi Kuralları

En az iki özel ışın çizilir
Yansıyan ışınlar kesişmez, uzantıları kesişir
Kesişme noktası aynanın arkasındadır
Sanal görüntü kesikli çizgilerle gösterilir
Görüntü her zaman küçülmüş ve düz olur

Tümsek Aynada Görüntü Oluşumu

Tümsek aynada cismin konumu ne olursa olsun, görüntünün özellikleri her zaman aynıdır. Bu, çukur aynadan en büyük farkıdır.

Her Durum İçin Sabit Özellikler

Cisim Konumu: Aynanın önünde herhangi bir yerde
Görüntü Konumu: Daima aynanın arkasında, F ile tepe noktası arasında
Görüntü Özellikleri:

Sanal görüntü (ışınların uzantıları kesişir)
Düz görüntü (baş yukarı, cisimle aynı yönde)
Küçültülmüş görüntü (cisimden daima küçük)

Görüntü Boyutu Değişimi

Cisim aynaya yaklaştıkça görüntü büyür ama yine de cisimden küçük kalır. Cisim uzaklaştıkça görüntü küçülür ve tepe noktasına yaklaşır.

Önemli: Tümsek aynada görüntü HİÇBİR ZAMAN gerçek, ters veya büyütülmüş olamaz.

Kısa Özet: Tümsek Ayna Formülü

Tümsek ayna için pratik kural: Her zaman sanal, her zaman küçültülmüş, her zaman düz.

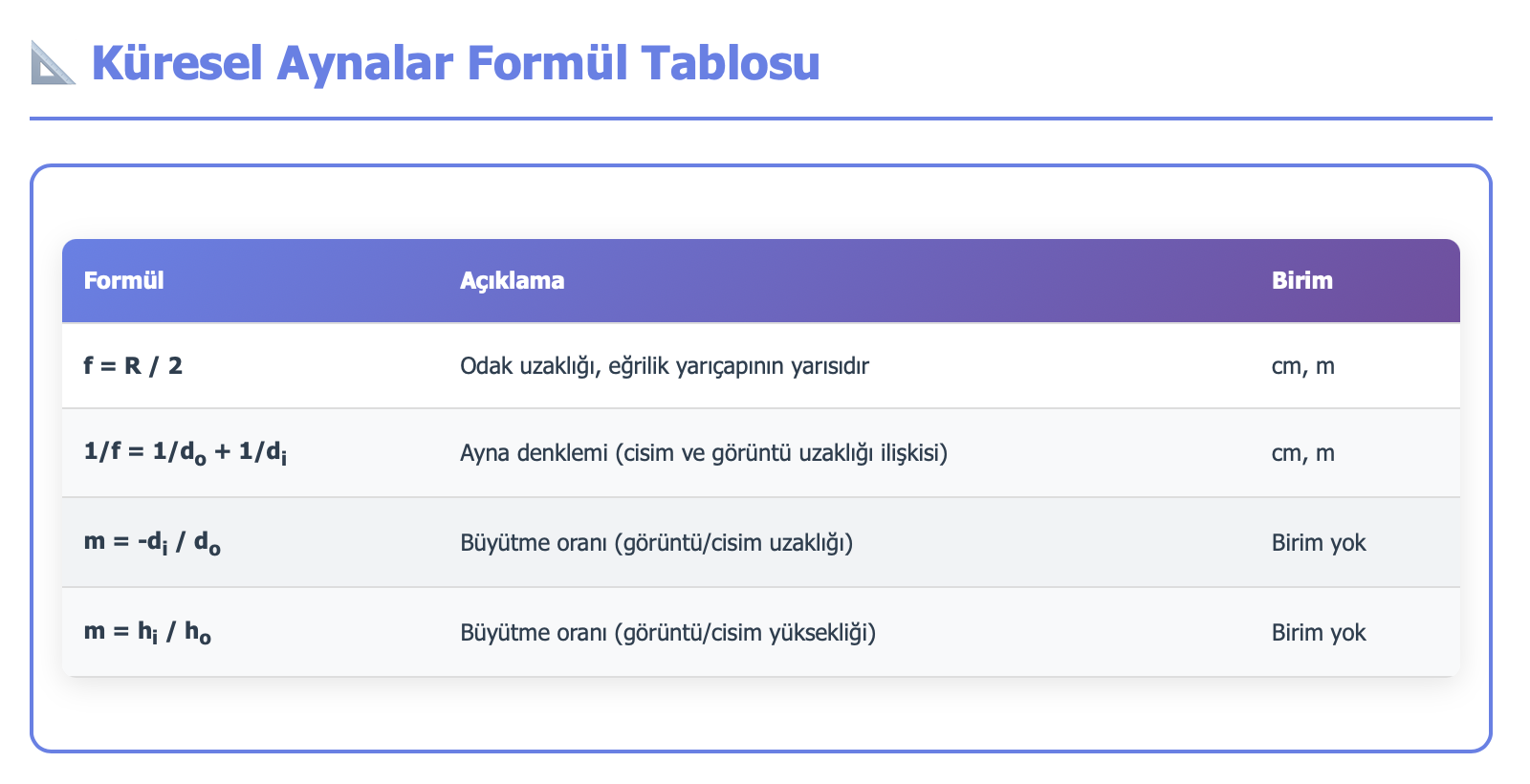

Küresel Ayna Formülleri

Odak Uzaklığı Formülü

f = R / 2

f: odak uzaklığı
R: eğrilik yarıçapı (merkez uzaklığı)

Odak noktası, merkez ile tepe noktası arasının tam ortasındadır.

Ayna Denklemi

1/f = 1/d_o + 1/d_i

d_o: cisim uzaklığı (object distance)
d_i: görüntü uzaklığı (image distance)
f: odak uzaklığı

İşaret Kuralları:

Çukur aynada f pozitif, tümsek aynada f negatif
Gerçek görüntüde d_i pozitif, sanal görüntüde d_i negatif

Büyütme Formülü

m = -d_i / d_o = h_i / h_o

m: büyütme (magnification)
h_i: görüntü yüksekliği
h_o: cisim yüksekliği

Yorumlama:

m > 1 → Büyütülmüş görüntü
m < 1 → Küçültülmüş görüntü
m negatif → Ters görüntü
m pozitif → Düz görüntü

Günlük Hayatta Küresel Aynaların Kullanım Alanları

Çukur Ayna Kullanımları

1. Araç Farları ve Projektörler:
Işık kaynağı odak noktasına yerleştirilir, ışınlar paralel hale gelir ve uzağı aydınlatır.

2. Makyaj ve Tıraş Aynaları:
Yüz, odak ile tepe noktası arasına gelecek şekilde tutulur. Büyütülmüş, düz, sanal görüntü elde edilir.

3. Teleskoplar:
Uzak cisimlerin ışınlarını toplar ve büyütülmüş görüntü oluşturur.

4. Güneş Kolektörleri:
Güneş ışınlarını odak noktasında toplar, yüksek sıcaklık elde edilir.

5. Sahne ve Stüdyo Spotları:
Işığı belli bir alana yoğunlaştırır.

Tümsek Ayna Kullanımları

1. Araç Dikiz Aynaları:
Geniş görüş açısı sağlar, arkadaki trafiği daha geniş bir alanda gösterir. "Nesneler göründüğünden daha yakındır" uyarısı, küçültme etkisi nedeniyledir.

2. Süpermarket ve Mağaza Güvenlik Aynaları:
Mağazanın büyük bir bölümünü tek aynada gösterir.

3. Yol Güvenlik Aynaları:
Virajlarda veya kavşaklarda karşıdan gelen trafiği gösterir.

4. ATM Güvenlik Aynaları:
Kullanıcının arkasını kontrol etmesini sağlar.

5. Kapı Dürbünleri:
Kapı önündeki geniş alanı küçültülmüş olarak gösterir.

Sınava Yönelik Örnek Sorular

Soru 1: Çukur Ayna ve Cisim Konumu

Bir çukur aynanın odak uzaklığı 20 cm'dir. Cisim, aynadan 60 cm uzaklığa yerleştirilmiştir. Görüntünün özelliklerini ve yerini bulunuz.

Çözüm:

Verilen: f = 20 cm, d_o = 60 cm
İstenen: d_i = ?, görüntü özellikleri

Ayna denklemini kullanalım:

1/f = 1/d_o + 1/d_i
1/20 = 1/60 + 1/d_i
1/d_i = 1/20 - 1/60
1/d_i = (3 - 1) / 60 = 2/60 = 1/30
d_i = 30 cm

Cisim, C noktasının ötesinde (f = 20, C = 40, cisim = 60)
Görüntü, C ile F arasında (30 cm, yani C ile F arasında)

Cevap:

Görüntü aynadan 30 cm uzaklıkta
Gerçek görüntü (pozitif d_i)
Ters görüntü
Küçültülmüş görüntü

Soru 2: Tümsek Ayna

Bir tümsek aynanın eğrilik yarıçapı 40 cm'dir. Aynanın 30 cm önüne bir cisim yerleştiriliyor. Görüntünün yerini ve özelliklerini bulunuz.

Çözüm:

Verilen: R = 40 cm → f = R/2 = -20 cm (tümsek aynada negatif!)
d_o = 30 cm
İstenen: d_i = ?

Ayna denklemini kullanalım:

1/f = 1/d_o + 1/d_i
1/(-20) = 1/30 + 1/d_i
1/d_i = -1/20 - 1/30
1/d_i = (-3 - 2) / 60 = -5/60 = -1/12
d_i = -12 cm

Negatif değer → sanal görüntü (aynanın arkasında)

Cevap:

Görüntü aynanın 12 cm arkasında
Sanal görüntü
Düz görüntü
Küçültülmüş görüntü

Hatırlatma: Tümsek aynada görüntü HER ZAMAN sanal, düz ve küçültülmüştür.

Soru 3: Çukur Ayna ve Büyütme

Çukur bir aynanın odak uzaklığı 15 cm'dir. 10 cm boyundaki bir cisim, aynadan 30 cm uzaklığa yerleştirilmiştir. Görüntünün boyutunu ve büyütme oranını bulunuz.

Çözüm:

Verilen: f = 15 cm, d_o = 30 cm, h_o = 10 cm
İstenen: h_i = ?, m = ?

Önce görüntü uzaklığını bulalım:

1/f = 1/d_o + 1/d_i
1/15 = 1/30 + 1/d_i
1/d_i = 1/15 - 1/30 = (2-1)/30 = 1/30
d_i = 30 cm

Cisim tam C noktasında (f = 15, C = 30)

Büyütme oranı:

m = -d_i / d_o = -30/30 = -1

Görüntü yüksekliği:

h_i = m × h_o = (-1) × 10 = -10 cm

Negatif işaret → ters görüntü

Cevap:

Görüntü boyutu: 10 cm (cisimle eşit)
Büyütme oranı: -1 (eşit boyutlu, ters)
Gerçek görüntü
Ters görüntü

Sıkça Sorulan Sorular (SSS)

1. Çukur aynada özel ışınlar nelerdir?

Çukur aynada üç temel özel ışın vardır:

Asal eksene paralel gelen ışın: Odak noktasından (F) geçerek yansır
Merkez noktasından (C) gelen ışın: Aynı yoldan geri döner
Odak noktasından (F) gelen ışın: Asal eksene paralel olarak yansır

Bu ışınlardan en az ikisi kullanılarak görüntünün yeri ve özellikleri belirlenir.

2. Tümsek aynada görüntü her zaman sanal mı?

Evet, tümsek aynada cismin konumu ne olursa olsun görüntü her zaman sanaldır. Ayrıca görüntü her zaman:

Küçültülmüştür (cisimden küçük)
Düzdür (baş yukarı)
Aynanın arkasındadır

Bu özellik tümsek aynanın en karakteristik özelliğidir.

3. Küresel aynalarda görüntü nasıl oluşur?

Küresel aynalarda görüntü oluşumu şu adımlarla gerçekleşir:

Cisimden gelen ışınlar aynaya ulaşır
Işınlar yansıma yasalarına göre yansır
Yansıyan ışınlar bir noktada kesişir (gerçek görüntü) veya uzantıları kesişir (sanal görüntü)
Kesişme noktası görüntünün yerini belirler
Görüntünün özellikleri cismin konumuna göre değişir

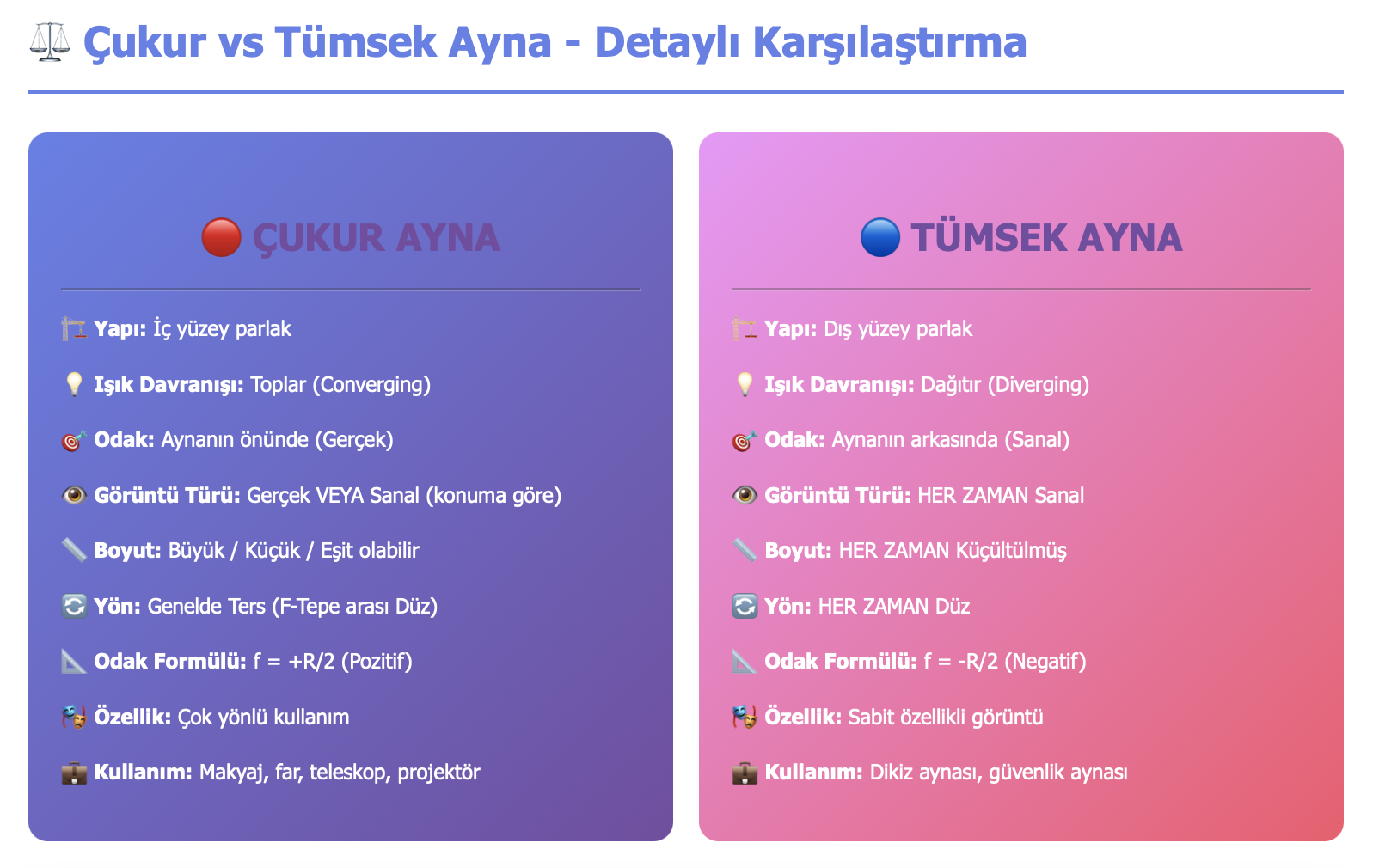

4. Çukur ve tümsek ayna arasındaki farklar nelerdir?

Temel Farklar:

Çukur Ayna:
