12. Sınıf Fizik Yarı İletken Teknolojisi Konu Anlatımı

Yarı iletken teknolojisi, iletkenliği iletken ile yalıtkan arasında kalan silisyum ve germanyum gibi maddelerin kontrollü biçimde kullanılmasıdır. Bu maddelere çok az miktarda farklı atom katılır ve N tipi ile P tipi yarı iletkenler elde edilir. İki tipin birleşmesiyle oluşan PN eklemi; diyot, LED ve güneş pili gibi elemanların temelidir.

Ders özeti PDF: 12. sınıf yarı iletken teknolojisi ders özetini PDF olarak indir (3 sayfa: kavram özeti, 5 çözümlü örnek, cevap anahtarlı 10 soruluk test).

Bu konuda öğrenciler genelde “fazla elektron”, “boşluk” ve “eklem” kavramlarını birbirine karıştırır. LED'in ışığı nereden ürettiği ya da güneş pilinin ışığı nasıl akıma çevirdiği de çoğu zaman belirsiz kalır. Yazıyı bitirdiğinde N ve P tipini ayırt edebilecek, LED ile güneş pilini adım adım açıklayabileceksin. Ayrıca güneş pili kullanan basit bir sistemi kendin tasarlayabileceksin.

Yarı İletken Teknolojisi Hangi Sınıfta, Hangi Ünitede?

Bu konu 12. sınıf fiziğin “Modern Fiziğin Teknolojideki Uygulamaları” ünitesinde yer alır. 2026-27 eğitim yılında 12. sınıfta hâlâ önceki fizik programı okutulur. Taslak yıllık planda konu, ikinci dönemin son haftalarında yer alır. Yarı iletken teknolojisi 12 sınıf kazanımları şunlardır:

• 12.6.2.1 Yarı iletken maddelerin genel özelliklerini açıklar.
• 12.6.2.2 Yarı iletken malzemelerin teknolojideki önemini açıklar.
• 12.6.2.3 LED teknolojisinin kullanıldığı yerlere örnekler verir.
• 12.6.2.4 Güneş pillerinin çalışma şeklini açıklar.
• 12.6.2.5 Günlük hayatı kolaylaştıran, güneş pillerinin kullanıldığı sistem tasarlar.

Yarı İletken Teknolojisi Nedir? Fiziğin Hangi Alanına Girer?

Önce temel soruyla başlayalım: yarı iletken teknolojisi nedir? Yarı iletken, iletkenlik bakımından iletken ile yalıtkan arasında yer alan ve katkılama ile iletkenliği kontrol edilebilen maddedir. Bu maddelerden diyot, transistör ve çip üretmeye yönelik bilgi ve yöntemlerin tümü bu teknolojiyi oluşturur. Konu, fiziğin katıhal fiziği alanına girer ve modern fiziğin günlük hayata en çok yansıyan uygulamalarındandır.

Mantık: Bir maddenin akım iletmesi, serbestçe hareket edebilen yük taşıyıcılarının sayısına bağlıdır. Yarı iletkende bu sayı az ama artırılabilir olduğu için ayarlanabilir bir malzeme elde ederiz.

İletken, Yalıtkan ve Yarı İletken Farkı

İletkenlerde, örneğin bakırda, serbest elektron çoktur ve akım kolayca geçer. Yalıtkanlarda, örneğin camda ya da plastikte, elektronlar atomlara sıkıca bağlıdır. Yarı iletkenlerde ise elektronları serbest bırakmak için gereken enerji orta düzeydedir. Bu yüzden ısı ya da ışık gibi dış etkiler iletkenliklerini belirgin biçimde değiştirir.

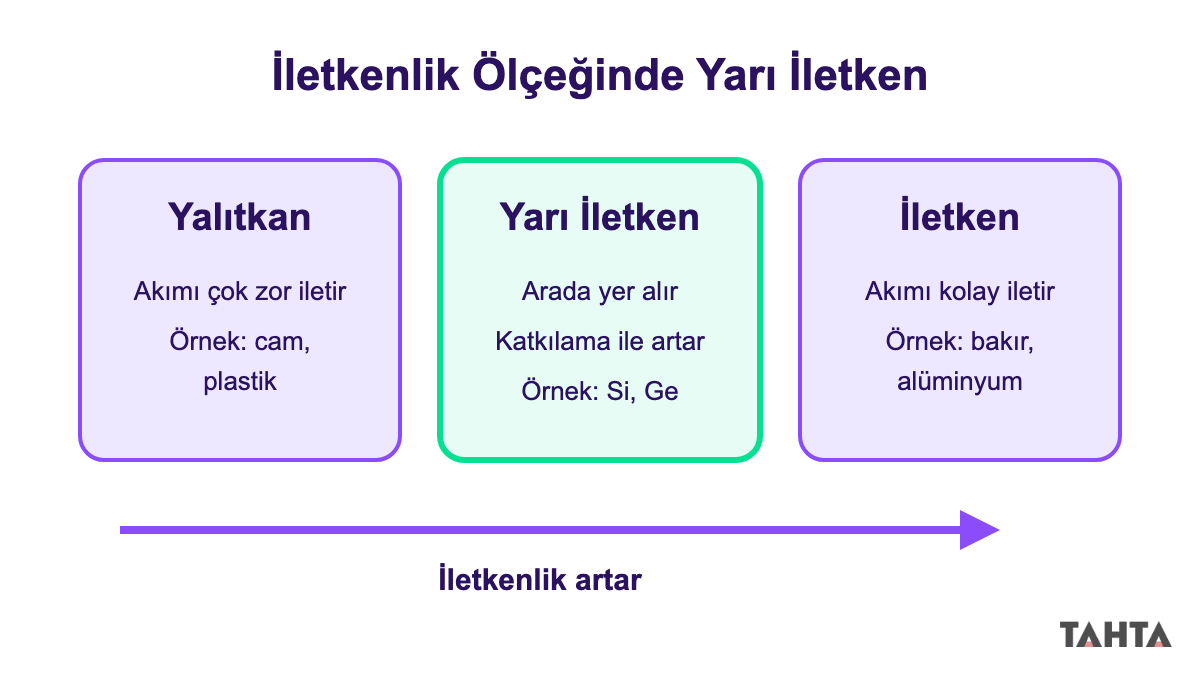

Yarı iletken, iletkenlik ölçeğinde yalıtkan ile iletkenin arasında durur.

Günlük hayattan: Telefon şarj kablonu düşün. İçteki bakır tel akımı taşır, dıştaki plastik kılıf seni akımdan korur. Telefonun içindeki çip ise silisyumdan yapılır ve akımı gerektiği kadar geçirir.

Yarı İletkenlerin Genel Özellikleri Nelerdir?

En bilinen yarı iletken örnekleri silisyum (Si) ve germanyum (Ge) elementleridir. İkisinin de son katmanında 4 değerlik elektronu bulunur. Saf hâldeki bu maddeler düzenli bir kristal yapı oluşturur. Kristalde her atom, komşularıyla elektron paylaşarak bağ kurar.

• Saf hâlde iletkenlikleri iletkenlerden düşük, yalıtkanlardan yüksektir.
• Sıcaklık arttıkça dirençleri azalır, yani iletkenlikleri artar. Metallerde ise sıcaklık artınca direnç artar.
• Üzerlerine ışık düştüğünde iletkenlikleri artabilir.
• Az miktarda katkı atomu eklenince iletkenlikleri kontrollü biçimde artar.
• Akımı elektronlar ve boşluklar birlikte taşır.

Kural: Yarı iletkende sıcaklık artınca direnç azalır. Çünkü ısı enerjisi bağlardan daha fazla elektron koparır ve yük taşıyıcısı sayısı artar.

Günlük hayattan: Bazı bahçe ve sokak lambaları hava kararınca kendiliğinden yanar. Bunu ışığa duyarlı bir yarı iletken eleman sağlar. Işık azalınca elemanın direnci değişir ve devre lambayı açar.

N Tipi ve P Tipi Yarı İletken Nasıl Oluşur?

Saf silisyuma çok az miktarda başka bir atom eklemeye katkılama denir. Eklenen atomun değerlik elektronu sayısı, hangi tipin oluşacağını belirler. N tipi P tipi yarı iletken ayrımını yaparken tek bir soruya bak: Katılan atom fazladan elektron mu getiriyor, yoksa bir eksik mi bırakıyor?

N Tipi Yarı İletken

Silisyuma 5 değerlik elektronlu fosfor veya arsenik katılırsa bu atomun 4 elektronu bağ kurar. Beşinci elektron bağa katılmaz ve kristalde serbestçe dolaşır. Bu yapıya N tipi yarı iletken denir; çoğunluk yük taşıyıcısı elektrondur. Adındaki N harfi, taşıyıcının negatif yüklü elektron olmasından gelir.

P Tipi Yarı İletken

Silisyuma 3 değerlik elektronlu bor, galyum veya indiyum katılırsa bir bağ eksik kalır. Elektronun eksik olduğu bu yere boşluk (hol) denir. Komşu bir elektron bu boşluğa geçince boşluk yer değiştirir ve pozitif bir yük gibi hareket eder. Bu yapıya P tipi yarı iletken denir; çoğunluk yük taşıyıcısı boşluktur.

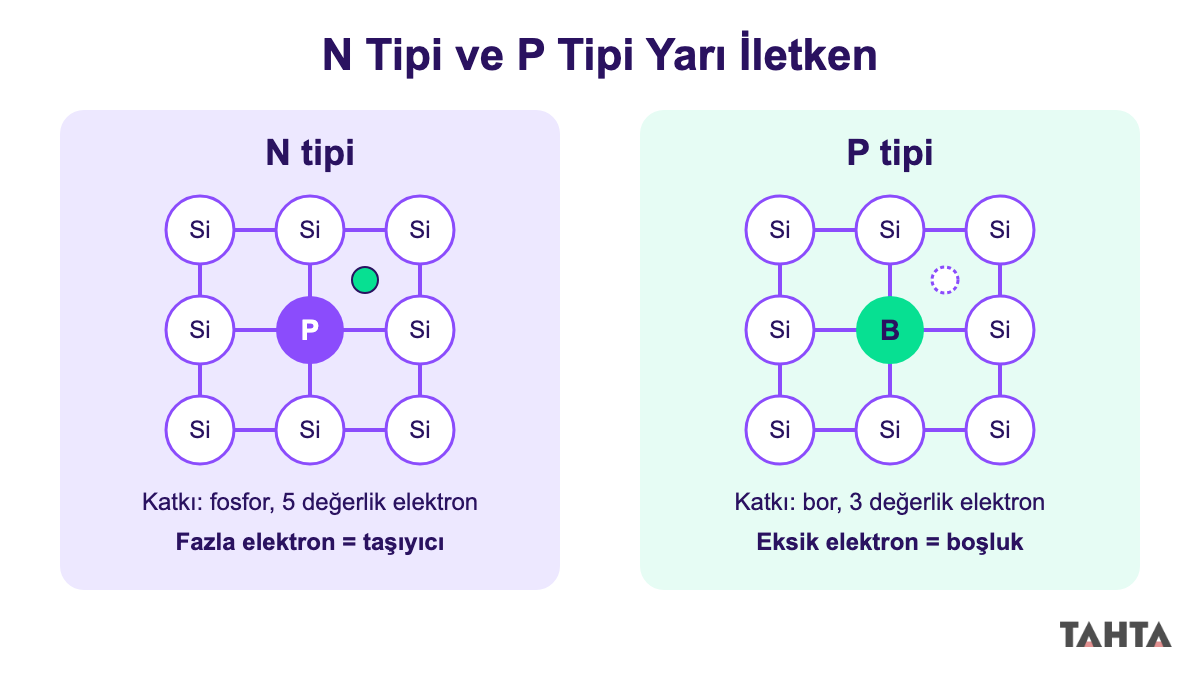

Fosfor kristalde fazla bir elektron bırakır, bor ise bir boşluk oluşturur.

PN Eklemi Nedir?

PN eklemi, bir N tipi ile bir P tipi yarı iletkenin birleştirilmesiyle oluşan yapıdır. Birleşme yüzeyinde N tarafındaki elektronlar, P tarafındaki boşlukları doldurur. Böylece sınırda yük taşıyıcısı azalmış ince bir bölge oluşur. P tarafı üretecin artı kutbuna bağlanınca akım kolayca geçer, ters bağlanınca neredeyse hiç geçmez.

Dikkat: Akımı tek yönde geçiren bu elemana diyot denir. LED ve güneş pili de aslında özel olarak tasarlanmış PN eklemleridir.

Yarı İletkenlerin Teknolojideki Önemi Nedir?

Yarı iletkenler, akımı açıp kapatabilen ve yönlendirebilen elemanların ham maddesidir. Diyot akımı tek yöne geçirir. Transistör ise akımı güçlendirir ya da bir anahtar gibi açıp kapatır. Çok sayıda transistör tek bir silisyum parçasına yerleştirilince entegre devre, yani çip elde edilir.

Günlük Hayattaki Ürünler

Telefon, dizüstü bilgisayar, akıllı saat ve LED ekranlı televizyon yarı iletken teknolojisi ürünleri arasında yer alır. Arabalardaki sensörler, otomatik kapı algılayıcıları ve dijital termometreler de bu gruptadır. Bu cihazları yazılıda yarı iletken teknolojisi örnekleri olarak sayabilirsin.

Günlük hayattan: Okul kartını turnikeye okuttuğunda kartın içindeki küçük çip de bir yarı iletken ürünüdür.

LED Teknolojisi Nedir, Nerelerde Kullanılır?

LED, İngilizce “Light Emitting Diode” ifadesinin kısaltmasıdır ve ışık yayan diyot anlamına gelir. Yani LED, akım geçince ışık veren bir PN eklemidir. LED teknolojisi bugün aydınlatmadan ekranlara kadar pek çok alanda kullanılır:

• Ev ve sokak aydınlatması
• Telefon, televizyon ve bilgisayar ekranları
• Trafik lambaları ve araç farları
• Cihazlardaki açık-kapalı gösterge ışıkları
• Kumandalardaki kızılötesi vericiler

LED Nasıl Işık Üretir?

LED'in P tarafı üretecin artı kutbuna, N tarafı eksi kutbuna bağlanır. Bu bağlantıda elektronlar ve boşluklar eklem bölgesine doğru itilir. Eklemde bir elektron bir boşlukla birleşince enerjisinin bir kısmını ışık olarak yayar. Bu olaya elektrolüminesans denir.

LED'in rengi, yapımında kullanılan yarı iletken malzemeye bağlıdır. Farklı malzemelerle kırmızı, yeşil, mavi ve kızılötesi ışık veren LED'ler üretilir.

Mantık: Akkor ampul teli ısıtarak ışık verir ve enerjinin büyük kısmı ısıya gider. LED ise ışığı doğrudan elektron-boşluk birleşmesinden üretir; bu yüzden aynı aydınlatma için daha az enerji harcar.

Dikkat: LED ters bağlanırsa akım geçmez ve ışık vermez. Bu yüzden LED'in uzun bacağı genellikle artı kutba bağlanır.

Güneş Pili Nasıl Çalışır?

Güneş pili, diğer adıyla fotovoltaik hücre, ışık enerjisini doğrudan elektrik enerjisine dönüştürür. Yapısı geniş yüzeyli bir PN eklemidir ve genellikle silisyumdan yapılır. Kısacası güneş pili, LED'in tersini yapar. LED elektrikten ışık, güneş pili ışıktan elektrik üretir.

Fotovoltaik Etki

Işığın yarı iletken bir PN eklemi aracılığıyla doğrudan elektriğe dönüşmesine fotovoltaik etki denir. Güneş pili nasıl çalışır sorusunu dört adımda cevaplayabilirsin:

1. Işık (foton) eklem bölgesine ulaşır.
2. Fotonun enerjisi bir elektronu bağından koparır ve elektron-boşluk çifti oluşur.
3. Eklemdeki elektrik alan elektronları N tarafına, boşlukları P tarafına iter.
4. İki uç bir devreyle birleştirilince elektronlar dış devreden akar ve akım oluşur.

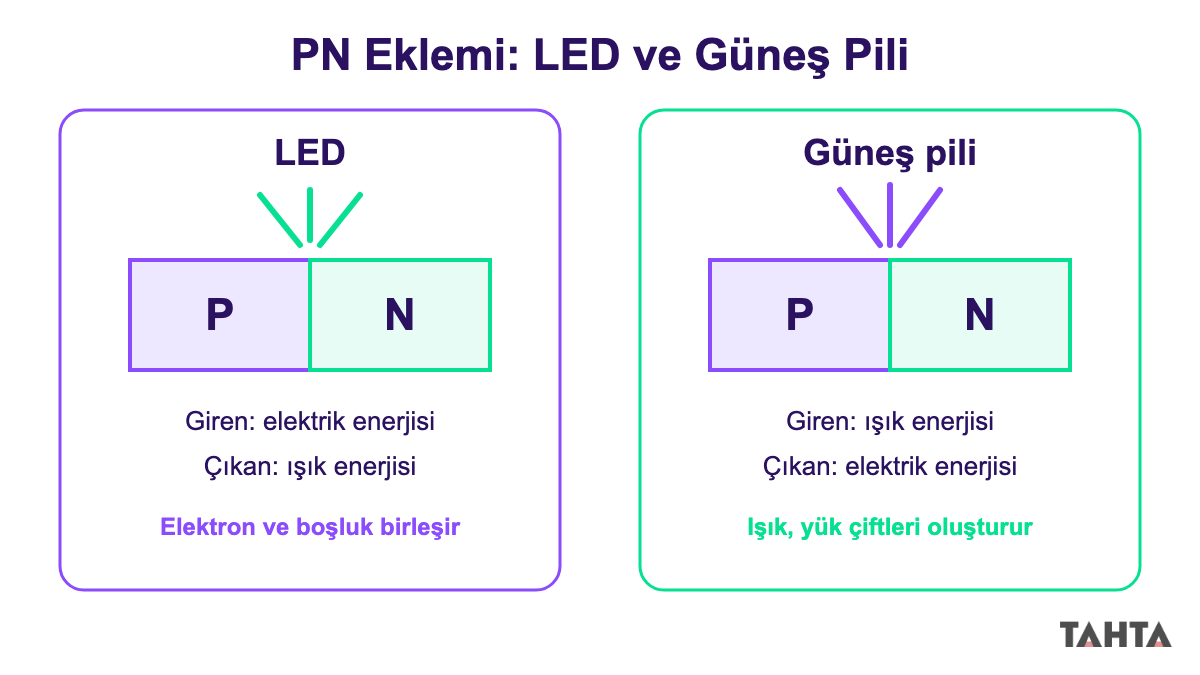

LED ve güneş pili aynı PN eklem yapısını ters yönde kullanır.

Hatırlatma: Güneş pili doğru akım üretir. Evdeki prizler alternatif akım kullandığı için çatı panelli sistemlerde akımı dönüştüren bir cihaz (inverter) bulunur.

Güneş Pili Kullanan Bir Sistem Nasıl Tasarlanır?

Kazanımların son basamağı, güneş pili kullanan bir sistem tasarlamandır. Örnek olarak güneş enerjili bir bahçe lambası düşünelim. Sistemin dört parçası vardır: güneş pili, şarj edilebilir pil, LED ve ışık sensörü.

• Gündüz: Güneş pili ışığı elektriğe çevirir ve şarj edilebilir pili doldurur.
• Akşam: Işık sensörü havanın karardığını algılar ve devreyi açar.
• Gece: Pilde depolanan enerji LED'i yakar.

Günlük hayattan: Aynı mantıkla okul bahçesine telefon şarj istasyonu ya da kampa taşınabilir bir lamba tasarlayabilirsin. Tasarımında enerjinin nerede üretildiğini, nerede depolandığını ve nerede kullanıldığını mutlaka göster.

Yarı İletken Soruları Nasıl Çözülür? Çözümlü Örnekler

Örnek 1: Katkılama ile Tip Belirleme

Germanyum kristaline arsenik katılıyor. Oluşan yarı iletkenin tipini, çoğunluk yük taşıyıcısını ve toplam yükünü bulalım. N tipi P tipi yarı iletken sorularında ilk iş, katılan atomun değerlik elektronunu bulmaktır.

1. Germanyumun 4, arseniğin 5 değerlik elektronu vardır.
2. Arseniğin 4 elektronu bağ kurar, 1 elektron fazla kalır.
3. Fazla elektron serbestçe dolaşır, yani taşıyıcı elektrondur.
4. Arsenik atomu nötr olduğu için kristal de nötr kalır.

Cevap: N tipi yarı iletken; çoğunluk taşıyıcısı elektron; toplam yük nötr.

Örnek 2: LED'in Işık Üretme Sırası

Şu olayları doğru sıraya koyalım: I. Elektron ile boşluk birleşir. II. LED ileri yönde bir üretece bağlanır. III. Işık yayılır. IV. Elektronlar ve boşluklar eklem bölgesine doğru hareket eder.

1. Önce bağlantı yapılmalıdır: II.
2. Bağlantı taşıyıcıları ekleme iter: IV.
3. Eklemde birleşme olur: I.
4. Birleşmeyle açığa çıkan enerji ışık olur: III.

Cevap: II – IV – I – III.

Örnek 3: Seri Bağlı Güneş Hücreleri

Her biri 0,5 V gerilim üreten güneş hücreleriyle 6 V gerilimli bir panel yapmak istiyoruz. Hücreler seri bağlanacaksa kaç hücre gerekir? Değerler örnek amaçlıdır.

1. Seri bağlamada hücrelerin gerilimleri toplanır.
2. Gereken hücre sayısı = 6 V ÷ 0,5 V işlemiyle bulunur.
3. 6 ÷ 0,5 = 12 olur.

Cevap: 12 hücre gerekir.

Örnek 4: Sıcaklık ve Direnç

Bir silisyum parçası ile bir bakır tel aynı anda ısıtılıyor. Dirençleri nasıl değişir?

1. Silisyum yarı iletkendir; ısınınca bağlardan daha çok elektron kopar.
2. Taşıyıcı sayısı arttığı için silisyumun direnci azalır.
3. Bakırda taşıyıcı sayısı zaten fazladır; ısınınca atomların titreşimi artar ve elektronların hareketi zorlaşır.

Cevap: Silisyumun direnci azalır, bakırın direnci artar.

Yarı İletken Konusunda Sık Yapılan Hatalar Nelerdir?

• “Yarı iletken her zaman az iletir.” Yanlış. Katkılama, sıcaklık ve ışıkla iletkenliği kontrollü biçimde artırılabilir.
• “N tipinin yükü negatiftir.” Yanlış. N tipi bir bütün olarak nötrdür; yalnızca çoğunluk taşıyıcısı elektrondur. P tipi de aynı şekilde nötrdür.
• “LED ile ampul aynı prensiple çalışır.” Yanlış. Ampul ısınarak, LED ise PN ekleminde elektron-boşluk birleşmesiyle ışık üretir.
• “Güneş pili ile güneş kolektörü aynı şeydir.” Yanlış. Güneş pili ışığı doğrudan elektriğe, güneş kolektörü ise ışığı ısıya çevirir.
• “Katkı atomu çok fazla eklenir.” Yanlış. Saf maddeye çok az miktarda katkı atomu eklenir.

Dikkat: İnternette “yarı iletken teknolojisi fonu nedir” diye arattığında yatırım fonları çıkar. Bu, borsayla ilgili bir kavramdır ve fizik konusuyla ilgisi yoktur.

Yarı İletken Teknolojisi Hızlı Özet

• Yarı iletkenin iletkenliği, iletken ile yalıtkan arasındadır; en bilinenleri silisyum ve germanyumdur.
• Sıcaklık artınca yarı iletkenin direnci azalır.
• 5 değerlikli atom katılırsa N tipi, 3 değerlikli atom katılırsa P tipi oluşur.
• N tipinde taşıyıcı elektron, P tipinde boşluktur; iki tip de nötrdür.
• PN eklemi akımı tek yönde geçirir; diyot, LED ve güneş pilinin temelidir.
• LED elektrik enerjisini ışığa, güneş pili ışık enerjisini elektriğe çevirir.

Bu konu 12. sınıf müfredatında olduğu için yarı iletken teknolojisi AYT fizik hazırlığında da karşına çıkabilir. AYT (Alan Yeterlilik Testi) kapsamını her yıl ÖSYM'nin güncel kılavuzundan kontrol et. Ünitede sırada süper iletkenler ve nanoteknoloji konuları var.

Yarı İletken Teknolojisi Mini Test

1. Hangisi saf hâlde yarı iletkendir? A) Bakır B) Silisyum C) Cam D) Alüminyum
2. Silisyuma bor katılınca oluşan yapının çoğunluk yük taşıyıcısı nedir? A) Elektron B) Proton C) Boşluk D) Nötron
3. N tipi yarı iletkenin toplam elektrik yükü nedir? A) Nötr B) Negatif C) Pozitif D) Sıcaklığa göre değişir
4. LED'de ışık hangi olay sonucu oluşur? A) Telin ısınması B) Elektron ile boşluğun birleşmesi C) Yanma D) Mıknatıslanma
5. Güneş pili hangi enerji dönüşümünü yapar? A) Elektrik → ışık B) Isı → elektrik C) Kimyasal → elektrik D) Işık → elektrik

Cevap Anahtarı

• 1-B: Silisyumun iletkenliği iletken ile yalıtkan arasındadır.
• 2-C: Bor 3 değerlikli olduğu için P tipi oluşur ve taşıyıcı boşluktur.
• 3-A: Katılan atomlar nötr olduğundan yapının toplam yükü de nötrdür.
• 4-B: LED'de ışık, eklemde elektron ile boşluğun birleşmesiyle yayılır.
• 5-D: Fotovoltaik etkiyle ışık enerjisi doğrudan elektriğe dönüşür.

Daha fazla pratik yapmak istersen 12. sınıf fizik sorularını çözerek konuyu pekiştirebilirsin.

12. Sınıf Fizik Yarı İletken Teknolojisi PDF: Konu Özeti ve Test

Konuyu tekrar ederken elinin altında dursun diye yarı iletken teknolojisi PDF dosyasını hazırladık. Bu ders notu; yarı iletken tanımını, N-P tipi karşılaştırma tablosunu, LED ve güneş pilinin çalışma adımlarını özetler. İçinde 5 çözümlü örnek ve cevap anahtarlı 10 soruluk test var. Ders notunu PDF olarak indir ve yazılıdan önce testi kendi başına çöz. Takıldığın soruda yazıdaki ilgili bölüme dönüp açıklamayı yeniden oku.
